Installation, Merkmale und Funktionen

Auspacken und Inhalte

Wir haben sorgfältig darauf geachtet, Ihnen Ihr ClearChart 4P in unversehrtem Zustand zu liefern. Die
Verpackung wurde speziell für den Transport dieses Instruments entwickelt. Bewahren Sie die Verpackung
für einen eventuellen erneuten Transport auf. So entnehmen Sie das Gerät aus seiner Verpackung:
1. Nehmen Sie die Zubehörteile aus dem oberen Einsatz
der Schachtel heraus. Siehe Abbildung SU-01.
2. Nehmen Sie den Einsatz aus der Schachtel heraus.
Siehe Abbildung SU-02.
3. Heben Sie das ClearChart 4P aus der Innenbox.
Siehe Abbildung SU-03.
Es gibt drei verschiedene Katalognummern für das
ClearChart 4P mit einzigartigen Fernbedienungen für den
Bedarf an spezifischen Sehschärfenbezeichnungen und
Optotypenprogressionen der verschiedenen Erdteile.
• Teilenummer 13785AG ClearChart 4P und
Fernbedienung Teilenummer 13781 mit Logmar-
Progression und Dezimalwertangabe (auch bekannt
als Sehschärfengrad nach ISO-Norm.)
• Teilenummer 13785SE ClearChart 4P und
Fernbedienung Teilenummer 13782 mit Standard-
Progression und Snellen-Angabe
• Teilenummer 13785DL und Fernbedienung
Teilenummer 13783 mit Linearer Dezimal-Progression
und Dezimalwertangabe
Die unten aufgeführten Positionen sollten im
Verpackungsbehälter enthalten sein:
• ClearChart 4P (13785AG, 13785SE oder 13785DL)
• Fernbedienung (Teilenummer 13781, 13782 oder 13783)
• Zwei AAA-Batterien (Teilenummer 13950000-902)
• Netzkabel (Teilenummer WCBL10018* und Teilenummer 13375-409*)
oder (Teilenummer WCBL10027
• Schwenkbare Wandhalterung mit Schrauben (Teilenummer 13775-023)
(inklusive Kordelschrauben (4) (Teilenummer 13775-015)
• Polarisierte Brille (Teilenummer 13780-008)
• Schlüsselkarte für Pigassou-Optotypen (Teilenummer 13780-104)
• Schlüsselkarte für Sheridan Gardiner-Optotypen (Teilenummer 13780-105)
• Bedienungsanleitung (Teilenummer 13785-101)
Optionales Zubehör:
• Wandadapter (für ClearChart-Wandhalterung, Teilenummer 13775-852)
• USB-Bluetooth-Adapter (Teilenummer 13779)
• Drahtloses Dongle-Kit (Teilenummer 13778)
• Rot/Grün-Brille (Teilenummer 11866-803)
Sollten Artikel davon fehlen, setzen Sie sich mit der Reichert Kundenservice-Abteilung in
Verbindung. Kontaktinformationen finden Sie auf der Rückseite der Bedienungsanleitung.
* Diese Teilenummern sind für den Betrieb bei 120 V.
Diese Teilenummern sind für den Betrieb bei 230 V.
†
8

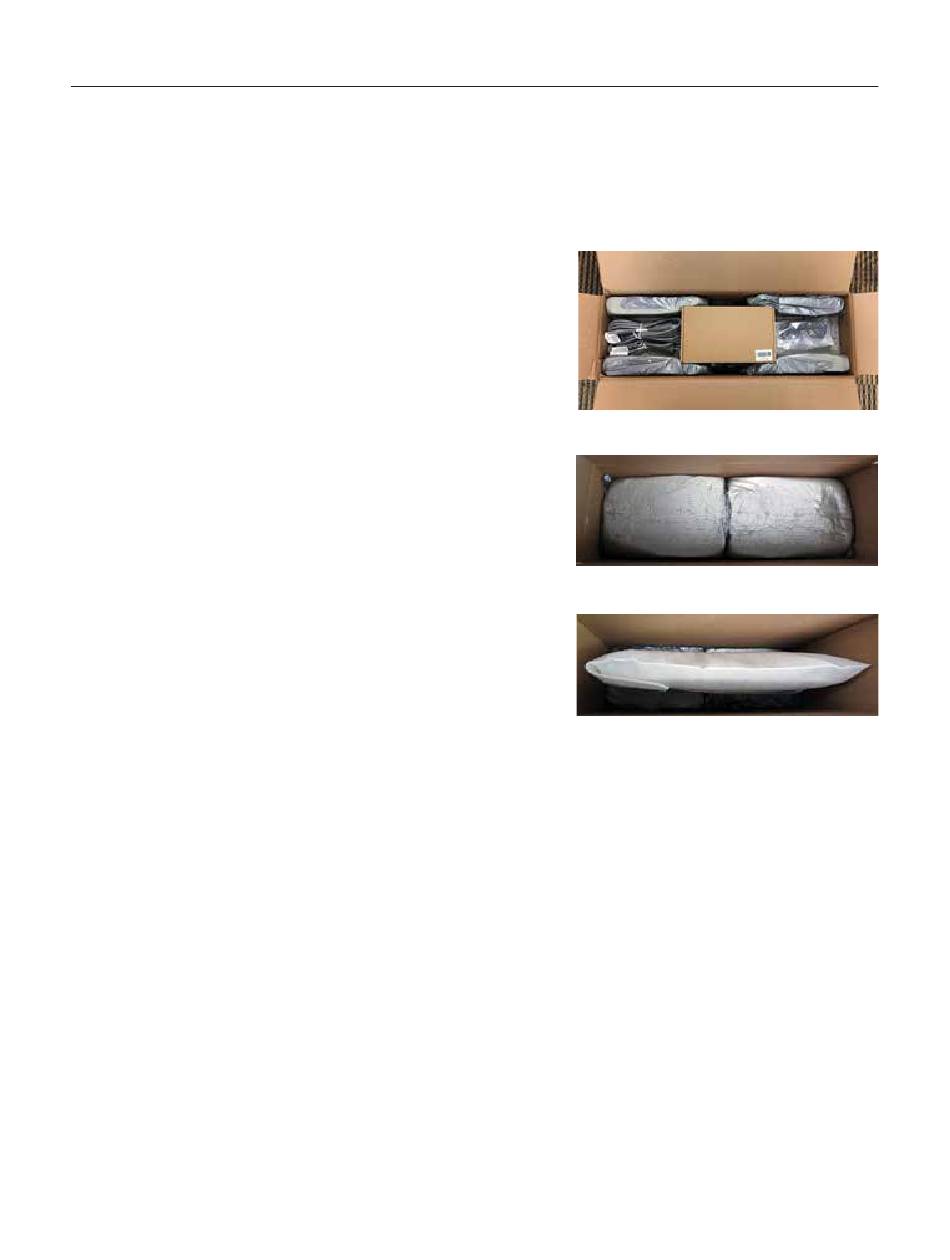

Abbildung SU-02 Oberer Schaumstoff
und Teilenummer 13775-410
†
Abbildung SU-01 Zubehör
Abbildung SU-03 ClearChart 4P
)
†
13785-101-GER Rev. C
