Montage An Einer Holzbalkenwand - Reichert ClearChart 4P Bedienungsanleitung

Installation, Merkmale und Funktionen
Schwenkbare Wandhalterung
Wandmontage an einem Holzbalken
Im Lieferumfang sind die Komponenten für eine Montage
am Balken einer Trockenbauwand normaler Dicke/einer
verputzten Wand enthalten. Bei einer Montage unter anderen
Bedingungen ist der Monteur für die Beschaffung der
passenden Komponenten für die Montage verantwortlich.
1. Nehmen Sie das Teil der Halterung, das an der Rückseite
des ClearChart 4P befestigt wird, von dem Teil ab, das an
der Wand befestigt wird. Schieben Sie dazu dieses Teil nach
oben und ziehen Sie es ab. Siehe Abbildung SU-05.
2. Vergewissern Sie sich, dass die Montageschrauben in der
Mitte der Balken verankert werden. Verwenden Sie ein
Balkensuchgerät, um die Mitte des Balkens ausfindig zu
machen. Die Verwendung eines Balkensuchgeräts zur
Ortung der Balkenkanten ist sehr zu empfehlen. Verwenden
Sie eine Wasserwaage, um eine vertikale Linie nach unten
in der Mitte des Balkens zu ziehen. Siehe Abbildung SU-06.
3. Legen Sie die Wandplatte als Schablone an die Wand
und zeichnen Sie die Mitte der drei Montagelöcher an.
Vergewissern Sie sich, dass die Montagelöcher sich auf der
Mittellinie des Balkens befinden. Siehe Abbildung SU-06.
4. Bohren Sie drei 50 mm tiefe Löcher mit einem Durchmesser
von 3 mm. Vergewissern Sie sich, dass die Wandplatte
senkrecht ist, und fixieren Sie sie mithilfe der Schrauben.
Richten Sie die Platte senkrecht aus. Ziehen Sie dann alle
Befestigungsschrauben fest. Siehe Abbildung SU-07.
Balken
Wasserwaage
Abbildung SU-06 Schraubenlöcher
anzeichnen
13785-101-GER Rev. C
(Fortsetzung)
3 Schrau-
benlöcher
anzeich-
nen
Keine
Wandanker
erforderlich
Abbildung SU-07 Montage am Holzbalken
(Fortsetzung)
Dieser Teil wird
am ClearChart 4P
befestigt
Abnehmen
nach oben
schieben
Dieser Teil
wird an
der Wand
befestigt

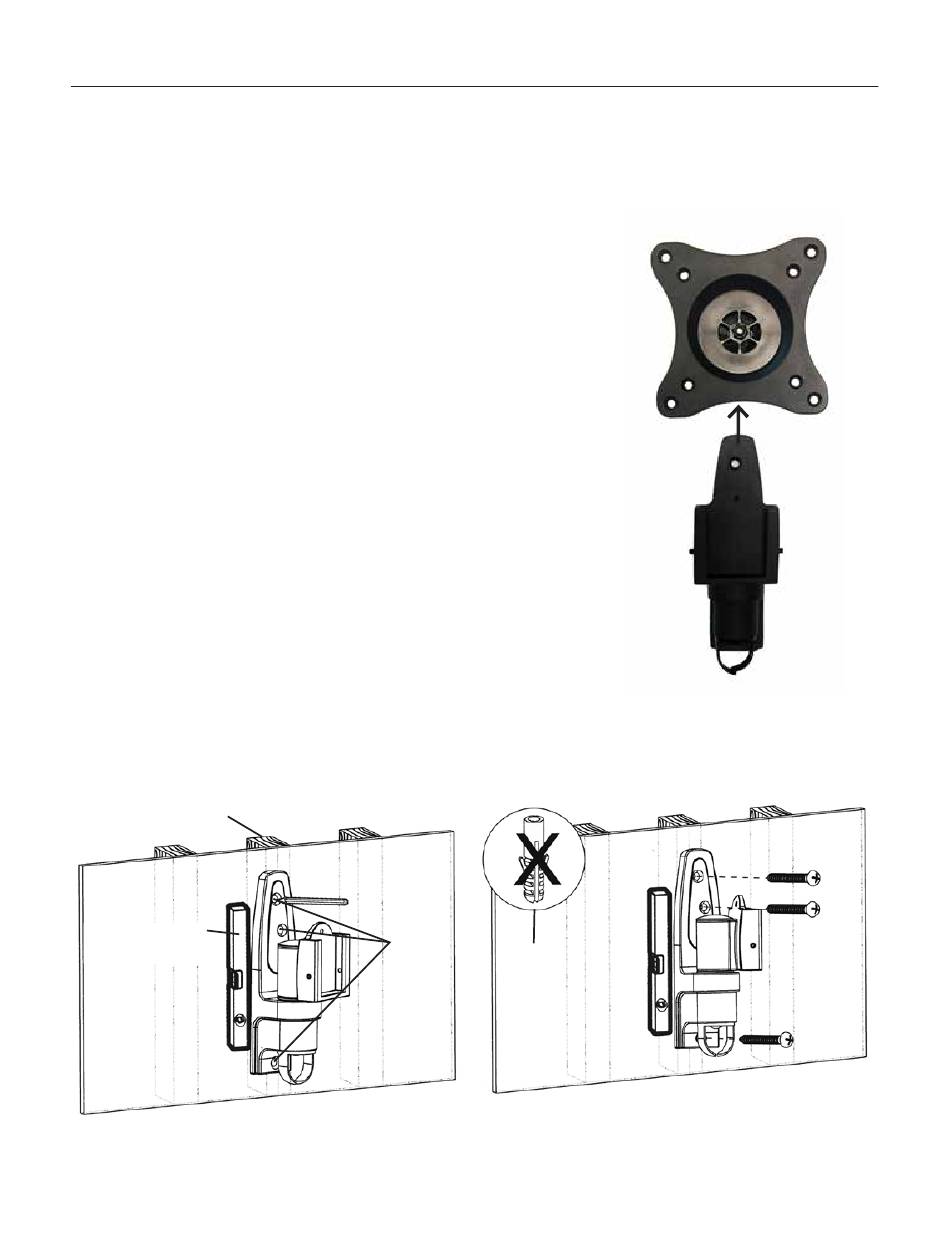

Abbildung SU-05 Die
beiden Teile der Halterung
auseinandernehmen
3 Schrauben
anbringen
Zum
11
