Reichert ClearChart 4P Bedienungsanleitung Seite 16

Installation, Merkmale und Funktionen
(Fortsetzung)
Anschluss an ein digitales Refraktionssystem von Reichert
(Fortsetzung)
Bluetooth-Verbindung
(Fortsetzung)

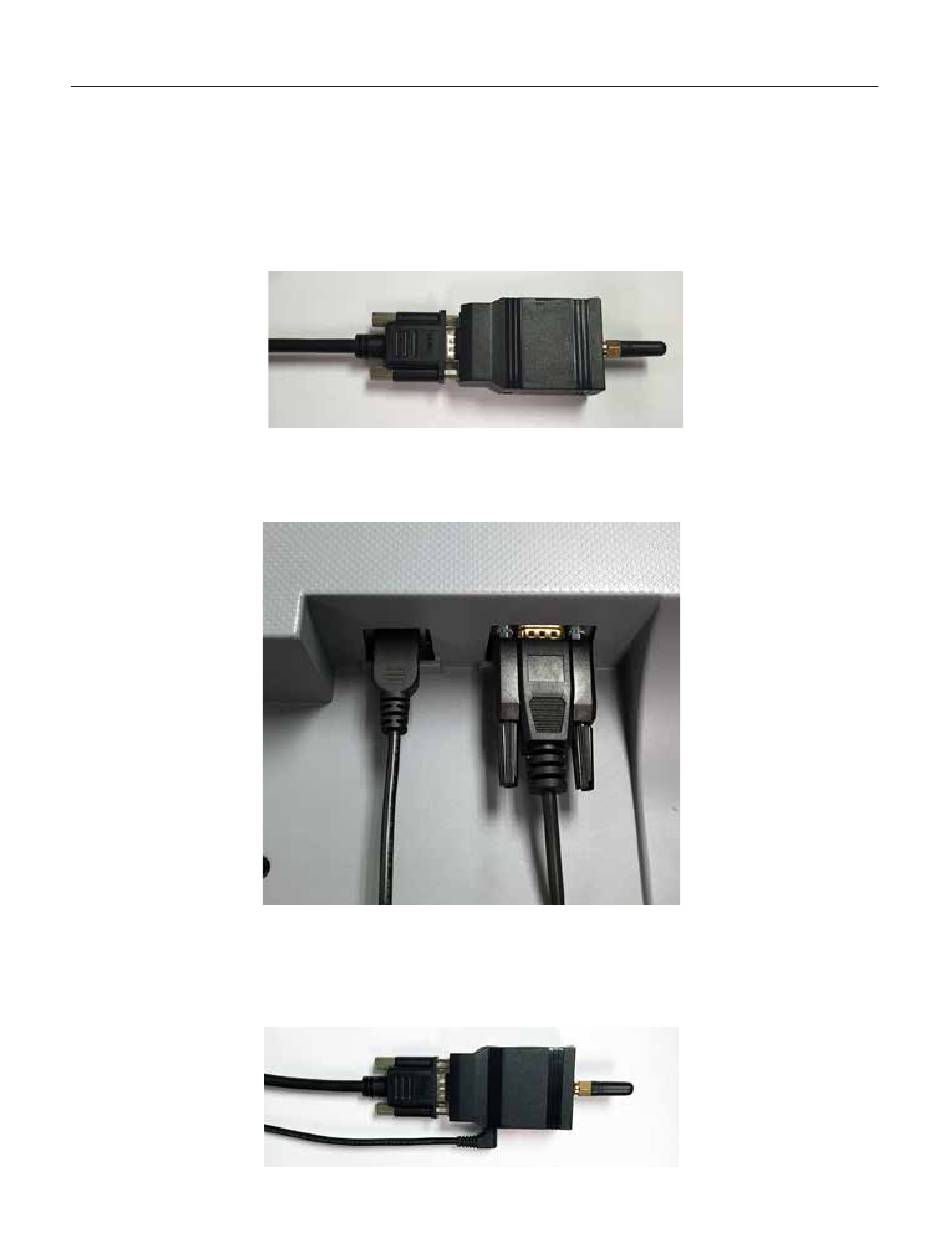

Falls der serielle Bluetooth-Adapter (Teilenummer 16251) verwendet wird, schließen Sie den
Bluetooth-Dongle am Ende des Null-Modemkabels an. Siehe Abbildung SU-18.
Null-Modem-
kabel
Bluetooth-Dongle
Abbildung SU-18 Dongle mit Kabel verbinden
Schließen Sie das andere Ende des Null-Modemkabels am Anschluss unten am ClearChart 4P an. Falls
das USB-Netzteil verwendet wird, schließen Sie es am USB-Anschluss unten an. Siehe Abbildung SU-19.
Null-Modem-
kabel
USB-Netzteil
Abbildung SU-19 USB-Netzteil und Null-Modemkabel verbinden
Falls ein A/C-Netzteil verwendet wird, schließen Sie das Netzteil an einer Steckdose mit
ordnungsgemäßer Voltzahl an. Schließen Sie das Stromkabel am Bluetooth-Dongle an.
Siehe Abbildung SU-20.
Bluetooth-Dongle
Stromkabel
Abbildung SU-20 Dongle mit Netzteil verbinden
16
13785-101-GER Rev. C
