Montage des ClearChart 4P an der Wandhalterung

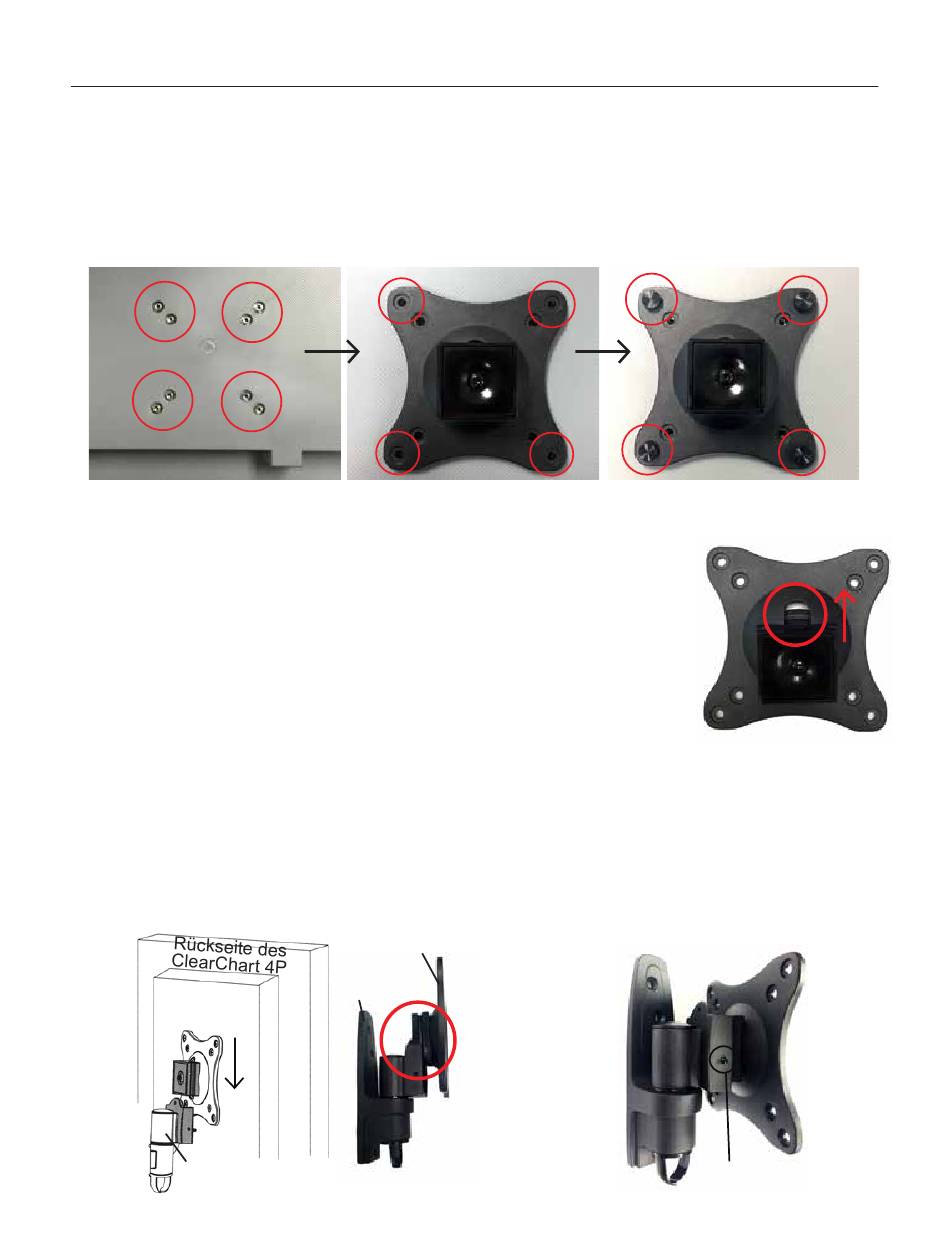

1. Richten Sie die Hälfte der Halterung, die Sie zuvor abgenommen hatten, an den
Schraubenlöchern an der Rückseite des ClearChart 4P aus. Siehe Abbildung SU-10.
Schraubenlöcher
Abbildung SU-10 Löcher ausrichten und Halterung befestigen
Anmerkung: Auf der Rückseite der Halterung befindet sich ein Schlitz.
Stellen Sie sich sicher, dass dieser Schlitz bei der Ausrichtung
der Halterung an der Rückseite des ClearChart 4P senkrecht
steht. Siehe Abbildung SU-11.
2. Befestigen Sie die Halterung mit den Kordelschrauben am ClearChart 4P.
Setzen Sie dazu die vier Schrauben in die äußeren Bohrungen auf der
Gehäuserückseite des ClearChart 4P ein und ziehen Sie sie von Hand
fest. Siehe Abbildung SU-10.
Anmerkung: Die Schrauben müssen mit mindestens 3 Umdrehungen in
das Montageloch eingedreht werden und fest sitzen. Ziehen
Sie die Schrauben nicht zu fest an.
3. Schieben Sie das ClearChart 4P auf die Montagehalterung, die bereits
an der Wand befestigt ist. Das quadratische Gegenstück wird dazu in den
Schlitz an der Halterung geschoben. Siehe Abbildung SU-12.
4. Sichern Sie die Halterung, indem Sie die beiden Flachkopfschrauben an den Seiten der Halterung,
wo das ClearChart 4P an der Wandhalterung befestigt ist, festziehen. Siehe Abbildung SU-13.
Nach unten
schieben
An der Wand
befestigt
Abbildung SU-12 ClearChart 4P an
Wandhalterung anbringen
13785-101-GER Rev. C
(Fortsetzung)
Äußere Löcher
ausrichten
Am ClearChart 4P
befestigt
An der Wand
befestigt
Ansicht
von der
Seite
(Fortsetzung)
Schrauben
anbringen
Abbildung SU-11
Schlitz vertikal
ausrichten
Sicherungsschraube
Abbildung SU-13
Sicherungsschrauben
