Installation, Merkmale und Funktionen

Unterbrechung der Stromzufuhr

Das Gerät kann jederzeit über den Netzschalter ausgeschaltet werden. Es gibt für das Gerät keinen
bestimmten Ausschaltablauf. Um den Betrieb des ClearChart 4P zu beenden, legen Sie den Netzschalter
in die AUS-Position (O).
Anmerkung: Für den Fall, dass der ClearChart 4P für längere Zeit ausgeschaltet bleiben soll, kann die
Stromzufuhr durch Abziehen des Netzkabels von der Steckdose unterbrochen werden.
Anmerkung: Obwohl das System über einen Energiesparmodus verfügt, wird empfohlen, das
Instrument am Ende des Tages auszuschalten.

Kommunikationsschnittstellen

Das ClearChart 4P verfügt über eine serielle Schnittstellenbuchse mit 9 Pins unten am Instrumenten-
gehäuse, die für einen verkabelten oder kabellosen Anschluss an ein digitales Refraktionssystem
von Reichert verwendet werden kann. Das ClearChart 4P hat ebenfalls zwei freiliegende
USB-Anschlüsse, um einen kabellosen seriellen Adapter mit Strom zu versorgen, einen
USB Bluetooth -Adapter anzuschließen oder Fotos und Videos hochzuladen. Siehe Abbildung SU-16.
®

Anschluss an ein digitales Refraktionssystem von Reichert

Das ClearChart 4P kann direkt an ein digitales Refraktionssystem von Reichert mittels eines
Kabels oder kabellos mit einem seriellen Bluetooth-Adapter angeschlossen werden. Die verkabelte
Kommunikation zwischen dem ClearChart 4P und dem digitalen Refraktionssystem erfordert den
Anschluss eines Kabels zwischen der seriellen Schnittstelle am ClearChart 4P und dem digitalen
Refraktionssystem.

Bluetooth-Verbindung

Die kabellose Kommunikation zwischen dem ClearChart 4P und einem digitalen Refraktionssystem von
Reichert erfordert den Anschluss eines Bluetooth-Geräts. Es kann entweder ein USB-Bluetooth-Adapter
(Teilenummer 13779) oder ein serieller Bluetooth-Adapter (Teilenummer 16251) verwendet werden,
die durch einen USB-Anschluss oder einen gesonderten AC-Adapter mit Strom versorgt werden.
Falls der USB-Bluetooth-Adapter (Teilenummer 13779) verwendet wird, stecken Sie diesen in einen
der USB-Anschlüsse unten am ClearChart 4P. Siehe Abbildung SU-17.
13785-101-GER Rev. C
2 USB-Anschlüsse

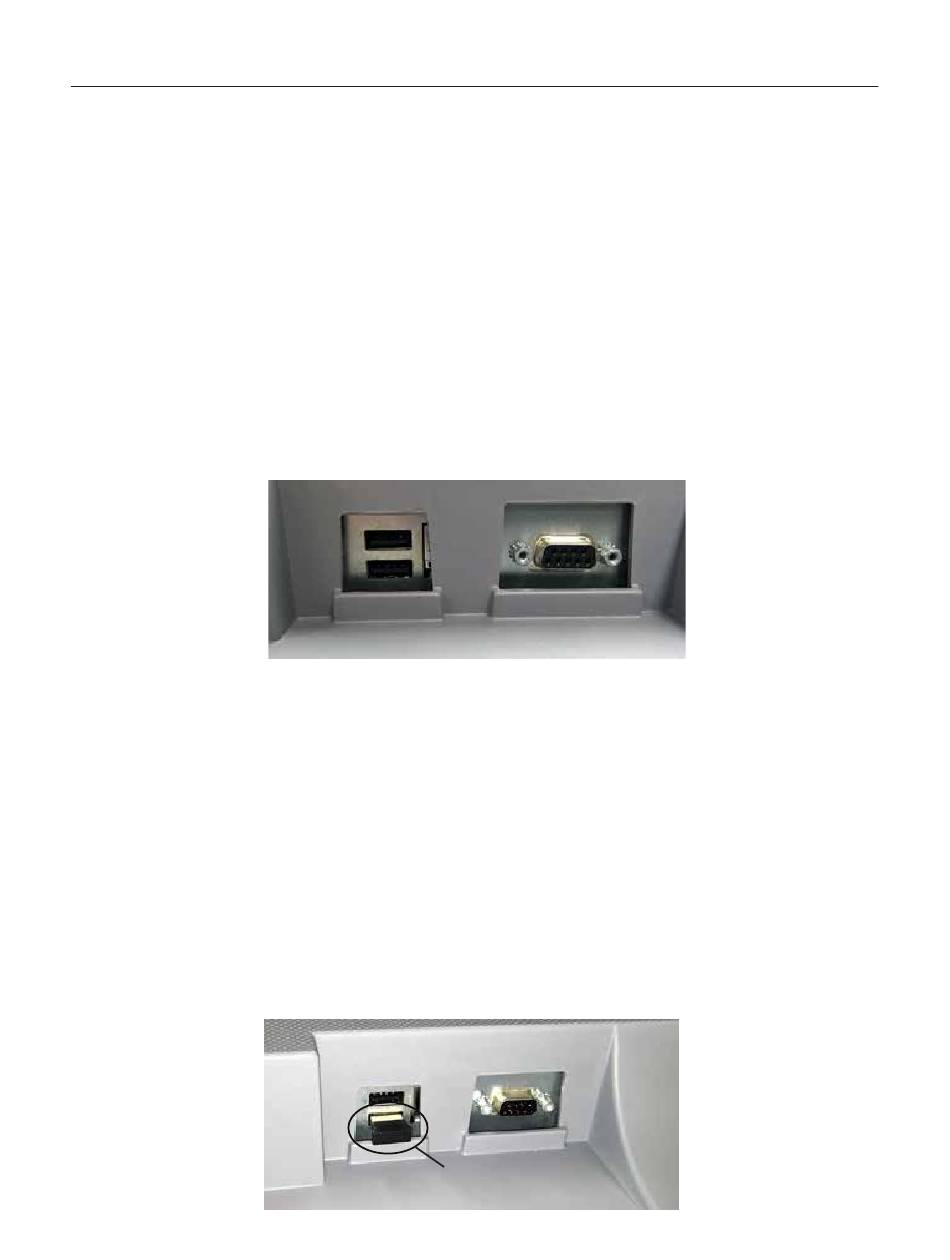

Abbildung SU-16 Anschlüsse
USB-Bluetooth-Adapter
Abbildung SU-17 USB-Bluetooth installieren
– Fortsetzung –
Serielle Schnittstelle
(Fortsetzung)
