Schwenkbare Wandhalterung (Fortsetzung) Montage Auf Trockenbauwand, Putz, Mauerwerk Und Betonschalstein - Reichert ClearChart 4P Bedienungsanleitung

Installation, Merkmale und Funktionen
Schwenkbare Wandhalterung
Montage auf Trockenbauwand, Putz, Mauerwerk und Betonschalstein
WARNUNG: ACHTEN SIE BEI DER MONTAGE AN EINER WAND AUS BETONSCHALSTEIN DARAUF,
DASS DER BETON IM MONTAGELOCH MINDESTENS 35 MM DICK IST, UM DIE BETONANKER ZU
HALTEN. BOHREN SIE NICHT IN DIE MÖRTELFUGEN! VERGEWISSERN SIE SICH, DASS SIE IN
EINEN FESTEN TEIL DES BLOCKS BOHREN, NORMALERWEISE MINDESTENS 25 MM VOM RAND DES
BLOCKS ENTFERNT. DER BETONSCHALSTEIN MUSS DIE SPEZIFIKATIONEN ASTM C-90 ERFÜLLEN.
ES WIRD EMPFOHLEN, EINEN ELEKTRISCHEN BOHRER MIT EINER LANGSAMEN EINSTELLUNG
ANSTATT EINES SCHLAGBOHRERS ZU VERWENDEN, UM ZU VERHINDERN, DASS DAS LOCH AUF
DER RÜCKSEITE AUSBRICHT, WENN DER BOHRER IN EINEN HOHLRAUM EINDRINGT. DER BETON
MUSS EINE MINDESTDICHTE VON 2000 PSI AUFWEISEN. BETON MIT EINER GERINGEREN DICHTE
IST WAHRSCHEINLICH NICHT AUSREICHEND, UM DEN BETONANKER ZU HALTEN.
Der Monteur muss prüfen, ob die Tragefläche das Gesamtgewicht des Geräts mit den daran
befestigten Komponenten tragen kann.
1. Nehmen Sie das Teil der Halterung, das an der
Rückseite des ClearChart 4P befestigt wird, von
dem Teil ab, das an der Wand befestigt wird.
Schieben Sie dazu dieses Teil nach oben und
ziehen Sie es ab. Siehe Abbildung SU-05.
2. Verwenden Sie die Wandplatte als Schablone
und zeichnen Sie an der Wand die Position der
Montagelöcher an. Siehe Abbildung SU-09.
3. Bohren Sie zwei 70 mm tiefe Löcher mit einem
Durchmesser von 6 mm.
4. Setzen Sie die Anker so in die Löcher ein, dass
sie bündig mit der Wand abschließen. Siehe
Abbildung SU-08.
Anmerkung:
5. Setzen Sie die Wandplatte auf die Anker und befestigen Sie sie mit den Schrauben. Siehe
Abbildungen SU-08 und SU-09.
6. Vergewissern Sie sich, dass die Wandplatte eben ist, und ziehen Sie dann die Schrauben an.
Wasser-
waage
12
Stellen Sie sicher, dass die passenden
Wandanker verwendet werden. Die
beiliegenden Wandanker sind NUR für
die Montage auf Trockenbau- und Putzwänden geeignet. Zur Montage auf Mauerwerk
oder Betonschalsteinwänden sind die passenden Wandanker separat zu erwerben.

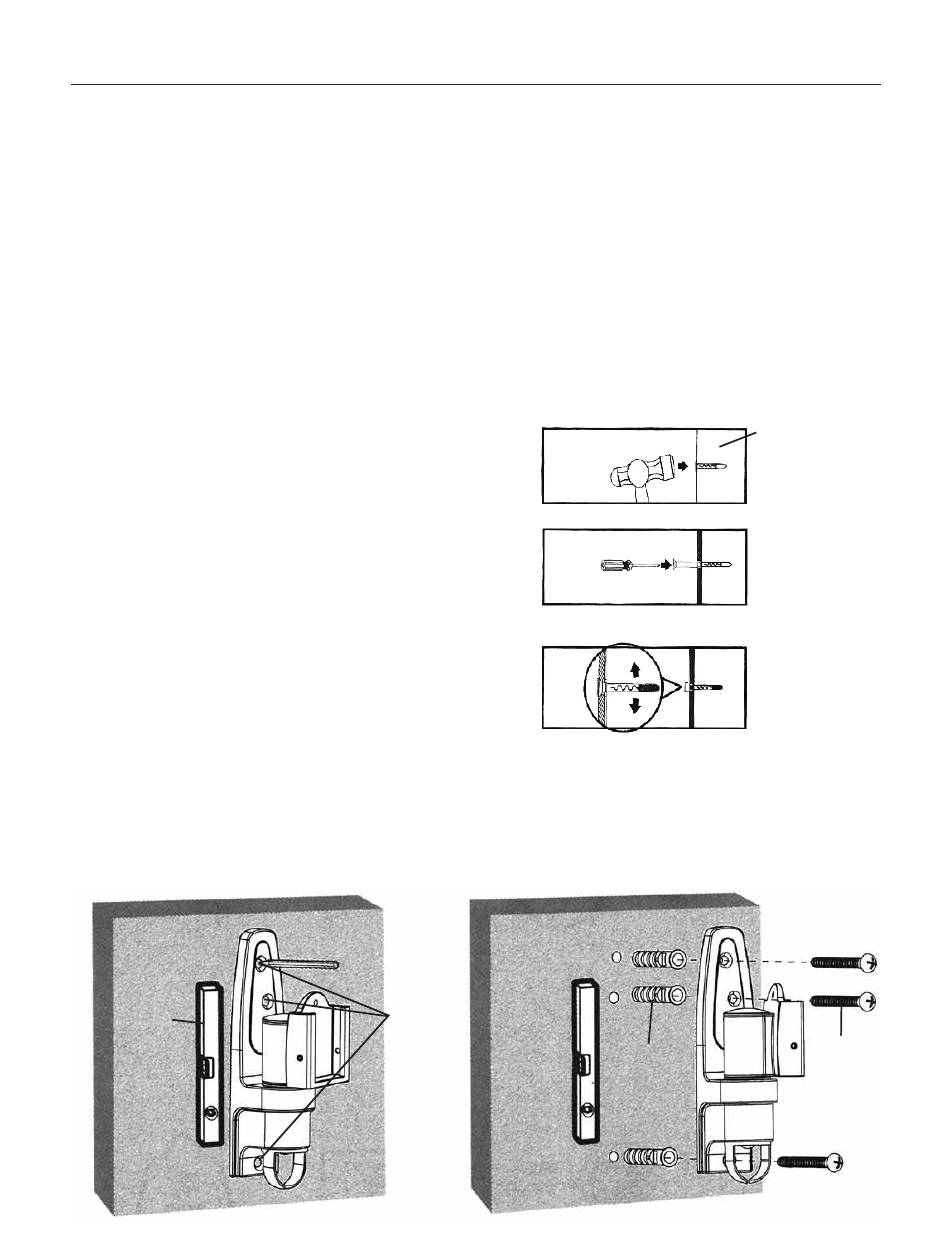

Abbildung SU-09 Montage mit Wandankern
(Fortsetzung)
1
2
3
Abbildung SU-08 Setzen der Wandanker
3 Schrau-
ben-
löcher
anzeich-
nen
(Fortsetzung)
Wandoberfläche
Bohren Sie Löcher
und setzen Sie die
Anker ein
Platzieren Sie die
Wandplatte über
den Anker und
befestigen Sie
diese mit den
Schrauben
Ziehen Sie alle
Befestigungs-
schrauben fest
Wandan-
ker
13785-101-GER Rev. C
Schrau-
ben
