Installation, Merkmale und Funktionen
Schwenkbare Wandhalterung
Ausrichten des Neigungswinkels
Stellen Sie das ClearChart 4P auf den gewünschten Winkel ein. Die Halterung kann nach oben und
unten um 15° geneigt und seitlich um 120° geschwenkt werden. Siehe Abbildung SU-14.
Wartung
Überprüfen Sie nach der Montage, ob Halterung und ClearChart 4P gut befestigt sind und ob
das Gerät sicher verwendet werden kann. Überprüfen Sie alle zwei Monate, ob die Schrauben
fest sitzen. Falls Sie Zweifel an der Installation haben, setzen Sie sich mit dem technischen
Kundendienst von Reichert in Verbindung. Die Kontaktdaten stehen auf der Rückseite dieser
Bedienungsanleitung.
Stromzufuhr
1. Stecken Sie das Ende mit der Buchse des mitgelieferten Stromkabels in die Netzanschlussbuchse,
die sich unten am Instrument befindet. Siehe Abbildung SU-15.
2. Schließen Sie das Steckerende des Stromkabels an eine Wandsteckdose mit passender
Stromspannung an. Die Eingangsspannung darf den im Abschnitt „Technische Daten"
angegebenen Bereich nicht überschreiten.
3. Stellen Sie den EIN/AUS-Schalter auf EIN ( I ).
14
(Fortsetzung)
120°
15º

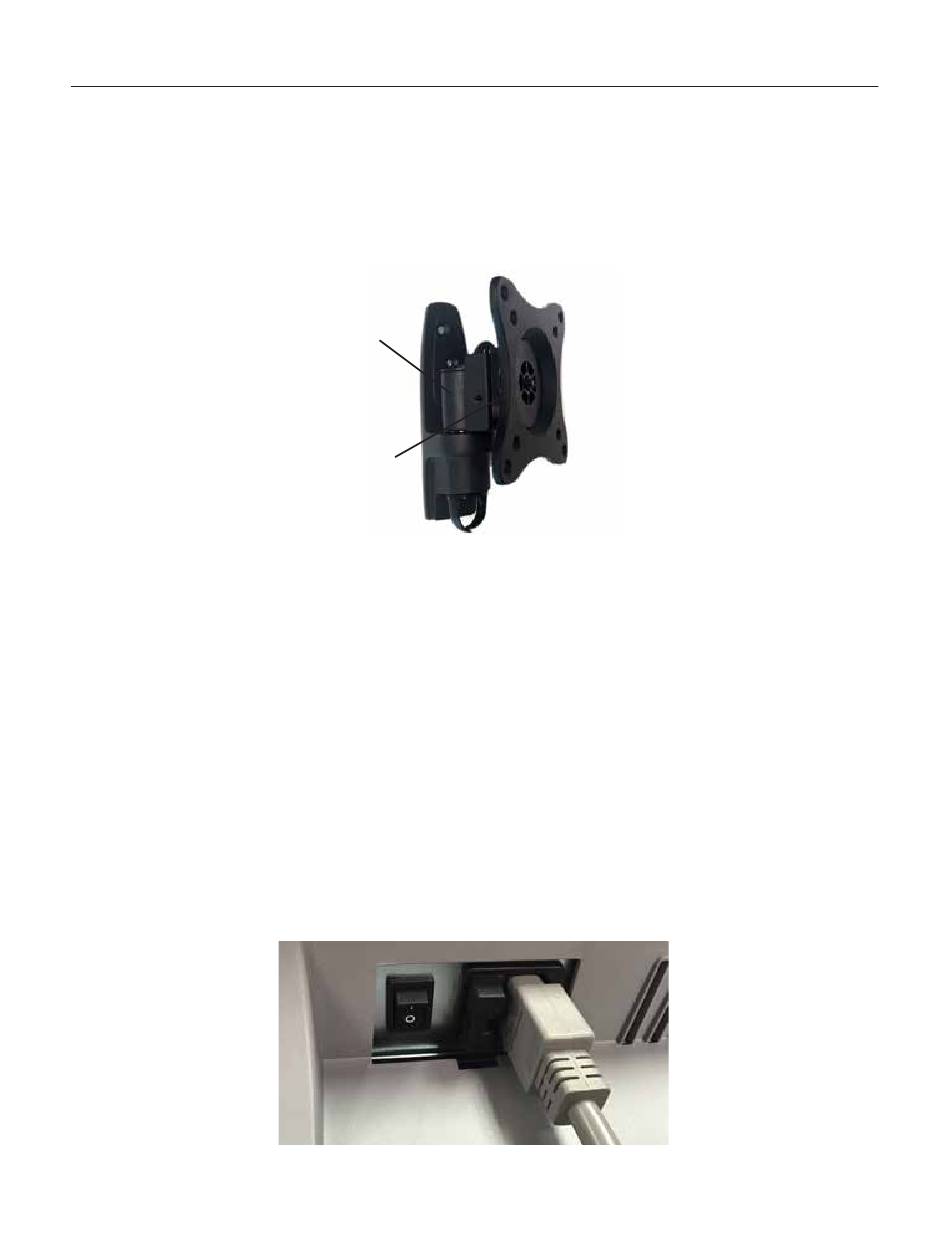

Abbildung SU-14 Winkelhalterung
Netzschalter
Abbildung SU-15 Stromkabel und Netzschalter
(Fortsetzung)
Strom-
kabel
13785-101-GER Rev. C
