Das Gerät In Die Rohrleitung Einbauen - bürkert FLOWave S 8098 Kurzanleitung

→ Um sicherzustellen, dass die Innentemperatur des Transmitters
den zulässigen Maximalwert nicht überschreitet, das Gerät
entsprechend der Empfehlung in „Bild 11" installieren.
Nicht empfohlen
7) Diese Ausrichtungen gelten für alle Positionen des
Transmitters am Durchflusssensor.

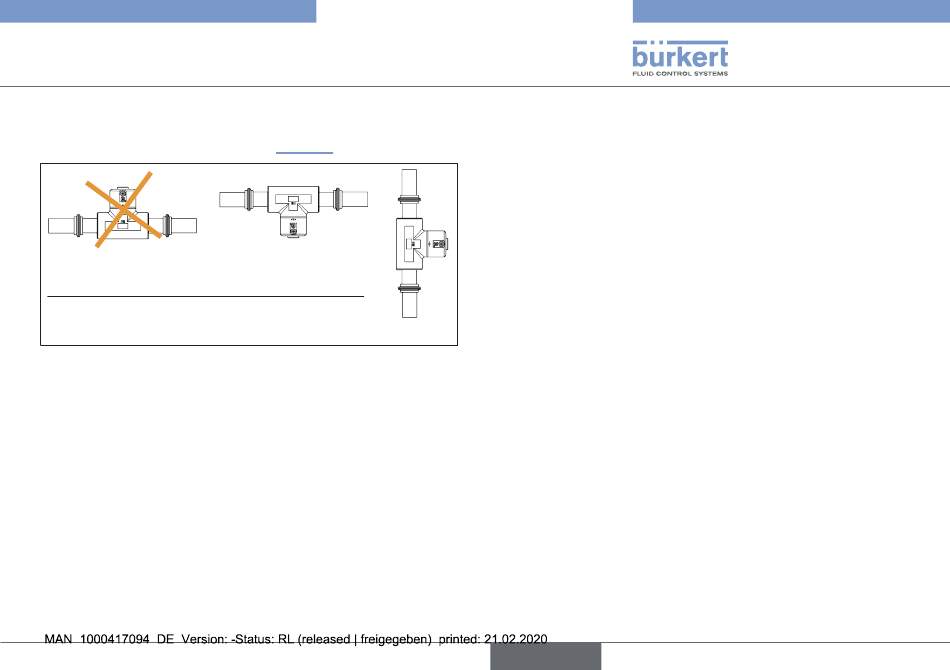

Bild 11: Ausrichtung eines Geräts, um den Einfluss hoher
Flüssigkeitstemperaturen zu vermeiden
7.4 Das Gerät in die Rohrleitung einbauen
7.4.1 Einbau des Geräts mit
Clamp-Anschlüssen
Bei EHEDG-Konformität und Clamp-Anschlüssen nach ASME BPE
(DIN 32676 Reihe C), DIN 32676 Reihe A, DIN 32676 Reihe B oder
SMS 3017 / ISO 2852 für Rohrleitungen nach SMS 3008:
→ Nur EHEDG-konforme Dichtungen von Combifit International
B.V. verwenden (siehe auch „EHEDG Position Paper" auf der
EHEDG-Web-Seite).
Clamp-Anschlüsse nach DIN 11864-3 Reihen A, B und C sind
hygienische Anschlüsse.
→ Beliebige für den Prozess geeignete Dichtungen verwenden.
Typ 8098
Installation
Empfohlen
7)
Empfohlen
Einbau:
→ Sicherstellen, dass die Dichtungen der Clamp-Anschlüsse in
gutem Zustand sind.
→ Für den Prozess (Temperatur, Art der Flüssigkeit) geeignete
Dichtungen in die Rillen der Clamp-Anschlüsse legen.
→ Clamp-Anschlüsse mit Verschlussklammern am Rohrleitung
befestigen.
7.4.2 Einbau des Geräts mit
Flanschanschlüssen
Flanschanschlüsse nach DIN 11864-2 Reihen A, B und C sind
hygienische Anschlüsse.
7)
→ Beliebige für den Prozess geeignete Dichtungen verwenden.
Einbau:
→ Sicherstellen, dass die Dichtungen der Flanschanschlüsse in
gutem Zustand sind.
→ Für den Prozess (Temperatur, Art der Flüssigkeit) geeignete
Dichtungen in die Flanschanschlüsse legen.
→ Bolzen mit Abmessungen nach entsprechender Flanschnorm
und je nach Prozess verwenden.
→ Bolzen mit einem in der entsprechenden Flanschnorm ange-
gebenen Drehmoment befestigen.
