Installation av inomhusenhet

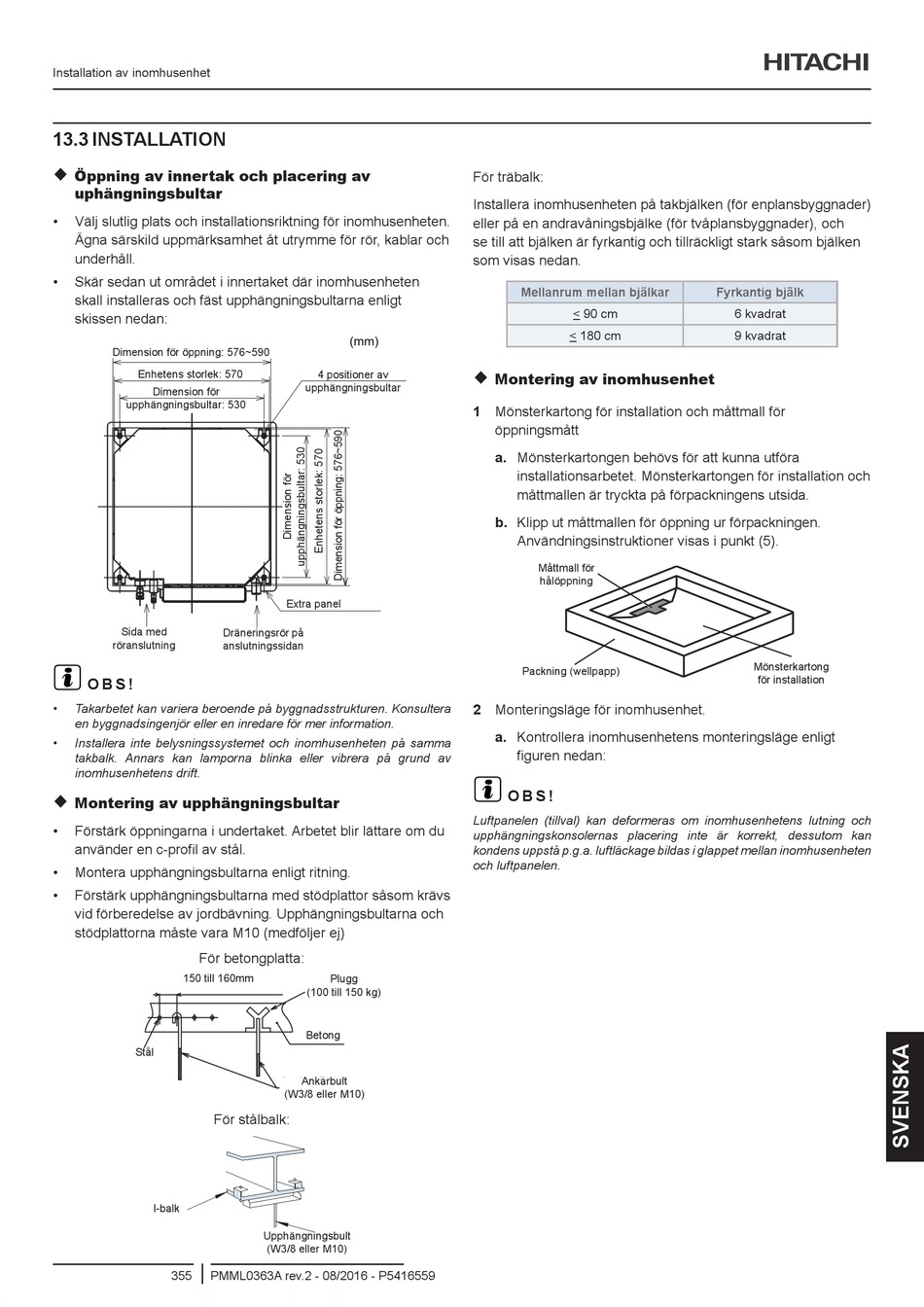

13.3 INSTALLATION

Öppning av innertak och placering av
uphängningsbultar
• Välj slutlig plats och installationsriktning för inomhusenheten.
Ägna särskild uppmärksamhet åt utrymme för rör, kablar och
underhåll.
• Skär sedan ut området i innertaket där inomhusenheten
skall installeras och fäst upphängningsbultarna enligt
skissen nedan:
Dimension för öppning: 576~590
Enhetens storlek: 570
Dimension för
upphängningsbultar: 530
Sida med
Dräneringsrör på
röranslutning
anslutningssidan
?
O B S !
• Takarbetet kan variera beroende på byggnadsstrukturen. Konsultera
en byggnadsingenjör eller en inredare för mer information.
• Installera inte belysningssystemet och inomhusenheten på samma
takbalk. Annars kan lamporna blinka eller vibrera på grund av
inomhusenhetens drift.

Montering av upphängningsbultar
• Förstärk öppningarna i undertaket. Arbetet blir lättare om du
använder en c-profil av stål.
• Montera upphängningsbultarna enligt ritning.
• Förstärk upphängningsbultarna med stödplattor såsom krävs
vid förberedelse av jordbävning. Upphängningsbultarna och
stödplattorna måste vara M10 (medföljer ej)
För betongplatta:
150 till 160mm
150 to 160mm
Stål
Steel
För stålbalk:
I-balk
355 PMML0363A rev.2 - 08/2016 - P5416559
(mm)
4 positioner av
upphängningsbultar
Extra panel
Plugg
Insert
(100 till 150 kg)
(100 to 150kg)
Betong
Concrete
Anchor Bolt Ankarbult
(W3/8 or M10) (W3/8 eller M10)
Upphängningsbult
(W3/8 eller M10)
För träbalk:
Installera inomhusenheten på takbjälken (för enplansbyggnader)
eller på en andravåningsbjälke (för tvåplansbyggnader), och
se till att bjälken är fyrkantig och tillräckligt stark såsom bjälken
som visas nedan.
Mellanrum mellan bjälkar
< 90 cm
< 180 cm

Montering av inomhusenhet
1 Mönsterkartong för installation och måttmall för
öppningsmått
a. Mönsterkartongen behövs för att kunna utföra
installationsarbetet. Mönsterkartongen för installation och
måttmallen är tryckta på förpackningens utsida.
b. Klipp ut måttmallen för öppning ur förpackningen.
Användningsinstruktioner visas i punkt (5).
Måttmall för
hålöppning
Packning (wellpapp)
2 Monteringsläge för inomhusenhet.
a. Kontrollera inomhusenhetens monteringsläge enligt
figuren nedan:
?
O B S !
Luftpanelen (tillval) kan deformeras om inomhusenhetens lutning och
upphängningskonsolernas placering inte är korrekt, dessutom kan
kondens uppstå p.g.a. luftläckage bildas i glappet mellan inomhusenheten
och luftpanelen.
Fyrkantig bjälk
6 kvadrat
9 kvadrat
Mönsterkartong
för installation
