Test de fonctionnement

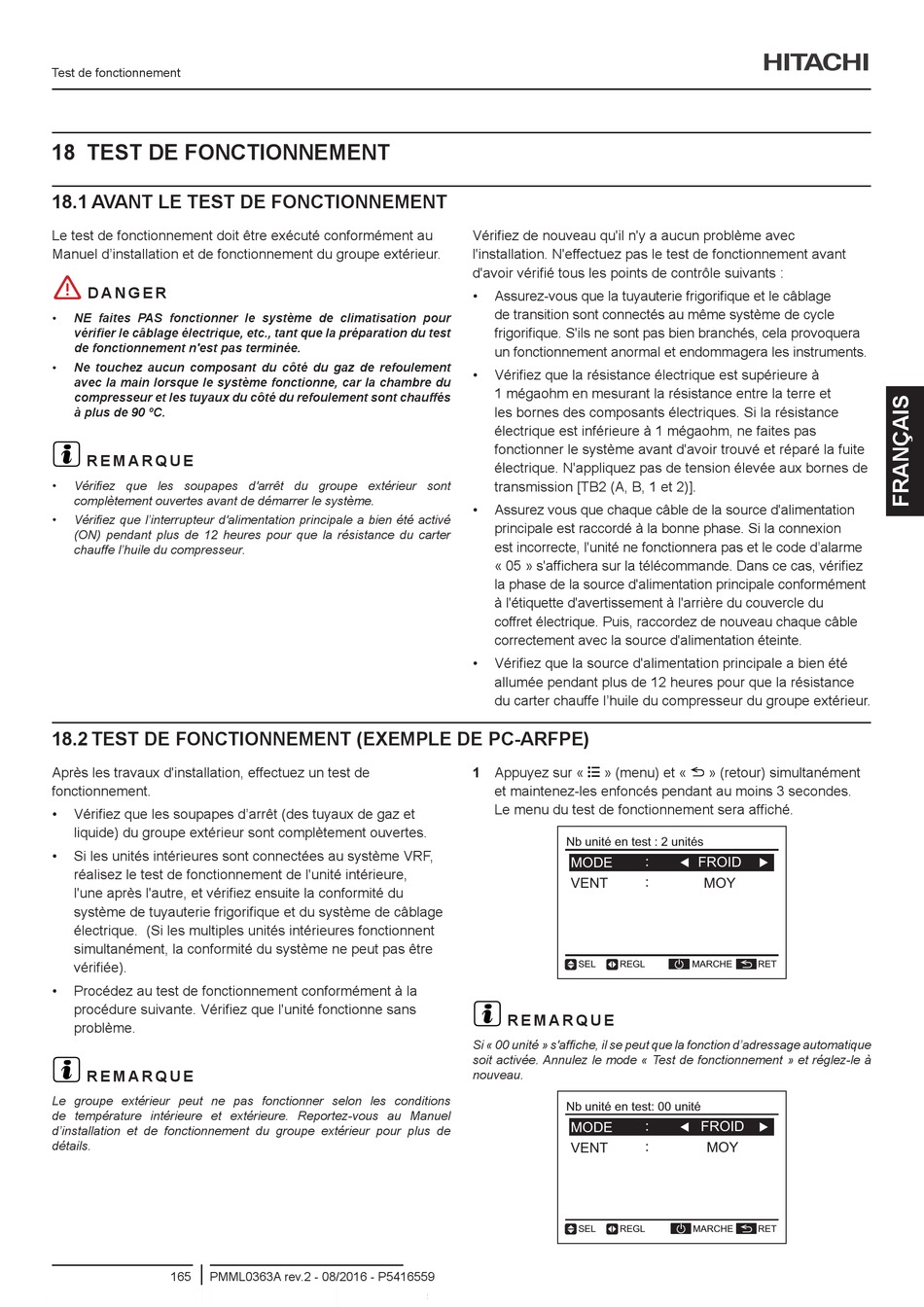

18 TEST DE FONCTIONNEMENT
18.1 AVANT LE TEST DE FONCTIONNEMENT
Le test de fonctionnement doit être exécuté conformément au
Manuel d'installation et de fonctionnement du groupe extérieur.
!
D A N G E R
• NE faites PAS fonctionner le système de climatisation pour
vérifier le câblage électrique, etc., tant que la préparation du test
de fonctionnement n'est pas terminée.
• Ne touchez aucun composant du côté du gaz de refoulement
avec la main lorsque le système fonctionne, car la chambre du
compresseur et les tuyaux du côté du refoulement sont chauffés
à plus de 90 ºC.
?
R E M A R Q U E
• Vérifiez que les soupapes d'arrêt du groupe extérieur sont
complètement ouvertes avant de démarrer le système.
• Vérifiez que l'interrupteur d'alimentation principale a bien été activé
(ON) pendant plus de 12 heures pour que la résistance du carter
chauffe l'huile du compresseur.
18.2 TEST DE FONCTIONNEMENT (EXEMPLE DE PC-ARFPE)
Après les travaux d'installation, effectuez un test de
fonctionnement.
• Vérifiez que les soupapes d'arrêt (des tuyaux de gaz et
liquide) du groupe extérieur sont complètement ouvertes.
• Si les unités intérieures sont connectées au système VRF,
réalisez le test de fonctionnement de l'unité intérieure,
l'une après l'autre, et vérifiez ensuite la conformité du
système de tuyauterie frigorifique et du système de câblage
électrique. (Si les multiples unités intérieures fonctionnent
simultanément, la conformité du système ne peut pas être
vérifiée).
• Procédez au test de fonctionnement conformément à la
procédure suivante. Vérifiez que l'unité fonctionne sans
problème.
?
R E M A R Q U E
Le groupe extérieur peut ne pas fonctionner selon les conditions
de température intérieure et extérieure. Reportez-vous au Manuel
d'installation et de fonctionnement du groupe extérieur pour plus de
détails.
165 PMML0363A rev.2 - 08/2016 - P5416559
Vérifiez de nouveau qu'il n'y a aucun problème avec
l'installation. N'effectuez pas le test de fonctionnement avant
d'avoir vérifié tous les points de contrôle suivants :
• Assurez-vous que la tuyauterie frigorifique et le câblage
de transition sont connectés au même système de cycle
frigorifique. S'ils ne sont pas bien branchés, cela provoquera
un fonctionnement anormal et endommagera les instruments.
• Vérifiez que la résistance électrique est supérieure à
1 mégaohm en mesurant la résistance entre la terre et
les bornes des composants électriques. Si la résistance
électrique est inférieure à 1 mégaohm, ne faites pas
fonctionner le système avant d'avoir trouvé et réparé la fuite
électrique. N'appliquez pas de tension élevée aux bornes de
transmission [TB2 (A, B, 1 et 2)].
• Assurez vous que chaque câble de la source d'alimentation
principale est raccordé à la bonne phase. Si la connexion
est incorrecte, l'unité ne fonctionnera pas et le code d'alarme
« 05 » s'affichera sur la télécommande. Dans ce cas, vérifiez
la phase de la source d'alimentation principale conformément
à l'étiquette d'avertissement à l'arrière du couvercle du
coffret électrique. Puis, raccordez de nouveau chaque câble
correctement avec la source d'alimentation éteinte.
• Vérifiez que la source d'alimentation principale a bien été
allumée pendant plus de 12 heures pour que la résistance
du carter chauffe l'huile du compresseur du groupe extérieur.
1 Appuyez sur « » (menu) et «
et maintenez-les enfoncés pendant au moins 3 secondes.
Le menu du test de fonctionnement sera affiché.
Nb unité en test : 2 unités
MODE
VENT
LOUV.
T-RUN TIME 120MIN
SEL REGL
?
R E M A R Q U E
Si « 00 unité » s'affiche, il se peut que la fonction d'adressage automatique
soit activée. Annulez le mode « Test de fonctionnement » et réglez-le à
nouveau.
Nb unité en test: 00 unité
MODE
VENT
LOUV.
T-RUN TIME 120MIN
SEL REGL
» (retour) simultanément
FROID
MOY
MARCHE RET
FROID
MOY
MARCHE RET
