Naam onderdelen

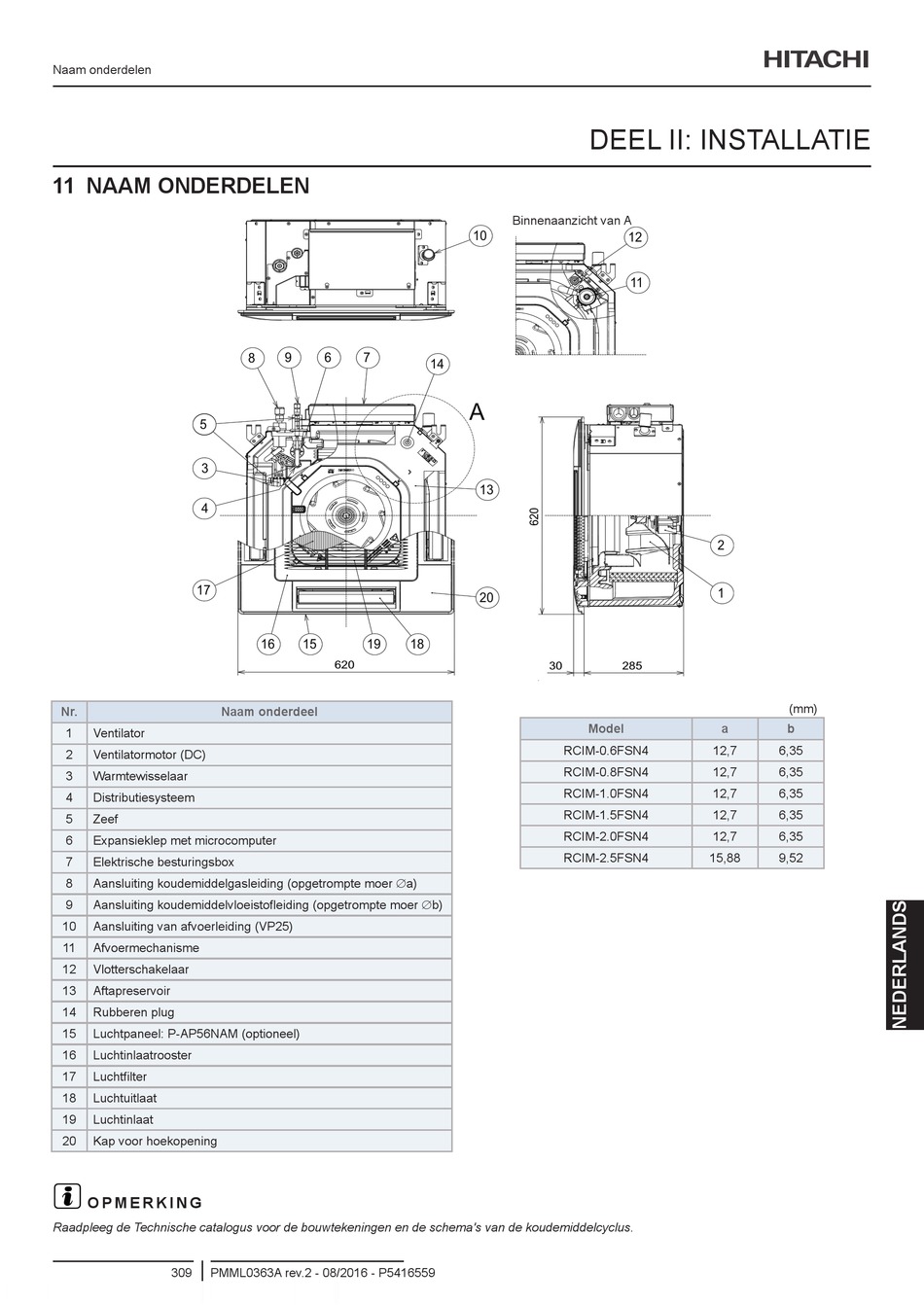

11 NAAM ONDERDELEN
5
3
4
17
Nr. Naam onderdeel
1 Ventilator
2 Ventilatormotor (DC)
3 Warmtewisselaar
4 Distributiesysteem
5 Zeef
6 Expansieklep met microcomputer
7 Elektrische besturingsbox
8 Aansluiting koudemiddelgasleiding (opgetrompte moer ∅a)
9 Aansluiting koudemiddelvloeistofleiding (opgetrompte moer ∅b)
10 Aansluiting van afvoerleiding (VP25)
11 Afvoermechanisme
12 Vlotterschakelaar
13 Aftapreservoir
14 Rubberen plug
15 Luchtpaneel: P-AP56NAM (optioneel)
16 Luchtinlaatrooster
17 Luchtfilter
18 Luchtuitlaat
19 Luchtinlaat
20 Kap voor hoekopening
?
O P M E R K I N G
Raadpleeg de Technische catalogus voor de bouwtekeningen en de schema's van de koudemiddelcyclus.
309 PMML0363A rev.2 - 08/2016 - P5416559
8 9 6 7
16 15 19 18
620
DEEL II: INSTALLATIE
Internal Figure of A
Binnenaanzicht van A
10
14
A
13
20
30
Model
RCIM-0.6FSN4
RCIM-0.8FSN4
RCIM-1.0FSN4
RCIM-1.5FSN4
RCIM-2.0FSN4
RCIM-2.5FSN4
12
11
2
1
285
(mm)
a b
12,7 6,35
12,7 6,35
12,7 6,35
12,7 6,35
12,7 6,35
15,88 9,52
