Réglage de l'arbre de toupie

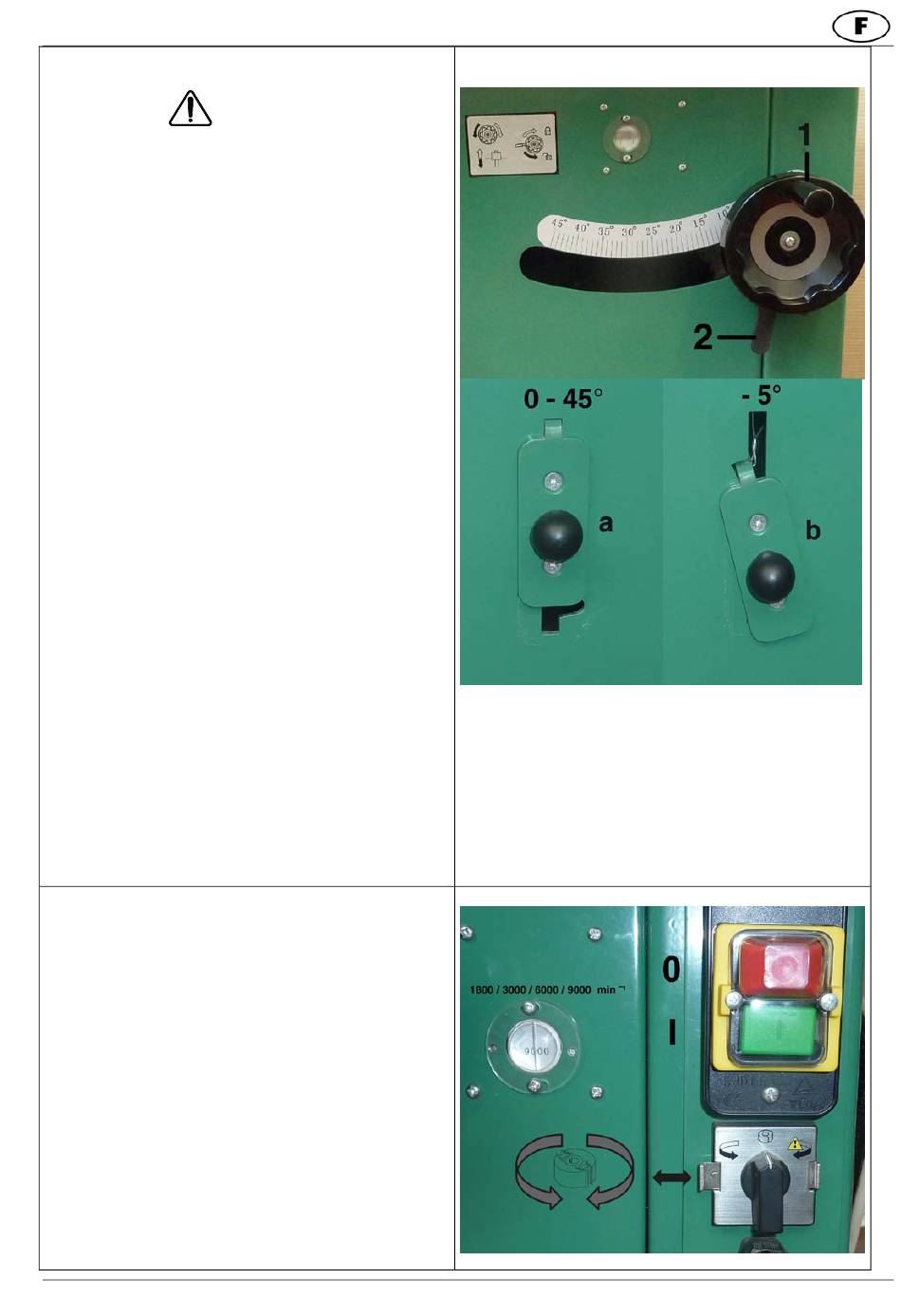

Fig. 'M'
!! Attention !!
Le réglage de l'arbre de toupie doit uniquement
être effectué quand le moteur est hors marche et
que l'outil de fraisage est à l'arrêt !
Course en hauteur de l'arbre de toupie : 100 mm
Le réglage en hauteur est effectué au moyen
-
du volant à main (1).
Sur la manette de serrage (2), desserrer le frein
-
et procéder au réglage en hauteur au moyen du
volant à main (1).
- Un trait la réglette correspond à 0,1 mm. Une ro-
tation du volant à main correspond à 2 mm.
Serrer à fond la manette de serrage (2) après
-
avoir ajusté la hauteur de l'outil.
Course en inclinaison de l'arbre de toupie : -5° à
+45°
Le réglage en inclinaison est effectué au moyen
-
du volant à main (3).
Sur la manette de serrage (2), desserrer le frein
-
et procéder au réglage en inclinaison au moyen
du volant à main (3).
La position à „0" est donnée par une butée qui est
dans le bâti de la toupie. Au besoin, le réglage de
cette butée peut être ajustée.
La butée (a) doit être en position verticale.
Pour le réglage en position négative, l'arbre de toupie
doit d'abord être réglé en position à 10°.
Pousser la butée (b) vers le bas, basculer vers la
gauche et bloquer.
Avec le volant à main (1) incliner l'arbre de toupie à
l'inclinaison souhaitée.
Attention:
Pour remettre l'arbre à 90°, procéder aux différentes
étapes à l'inverse.
Toujours effectuer un essai de fraisage et mesurer
la pièce usinée !
Remarque
Fig. 'N'
- La porte d'accès au moteur doit être fermé cor-
rectement et la vis de verrouillage de la porte doit
être serré afin de pouvoir mettre la machine en
fonctionnement.
Brancher le câble d'alimentation
-
Positionner l'interrupteur de rotation sur 'gauche'
-
(sens anti horaire) ou 'droite' (sens horaire)
- Appuyer sur l'interrupteur bouton vert de
l'interrupteur de service pour mettre la machine
en route.
- Pour la mise hors marche, il faut appuyer le bou-
ton rouge de l'interrupteur de service.
Fig. 'M'
Fig. 'N'
