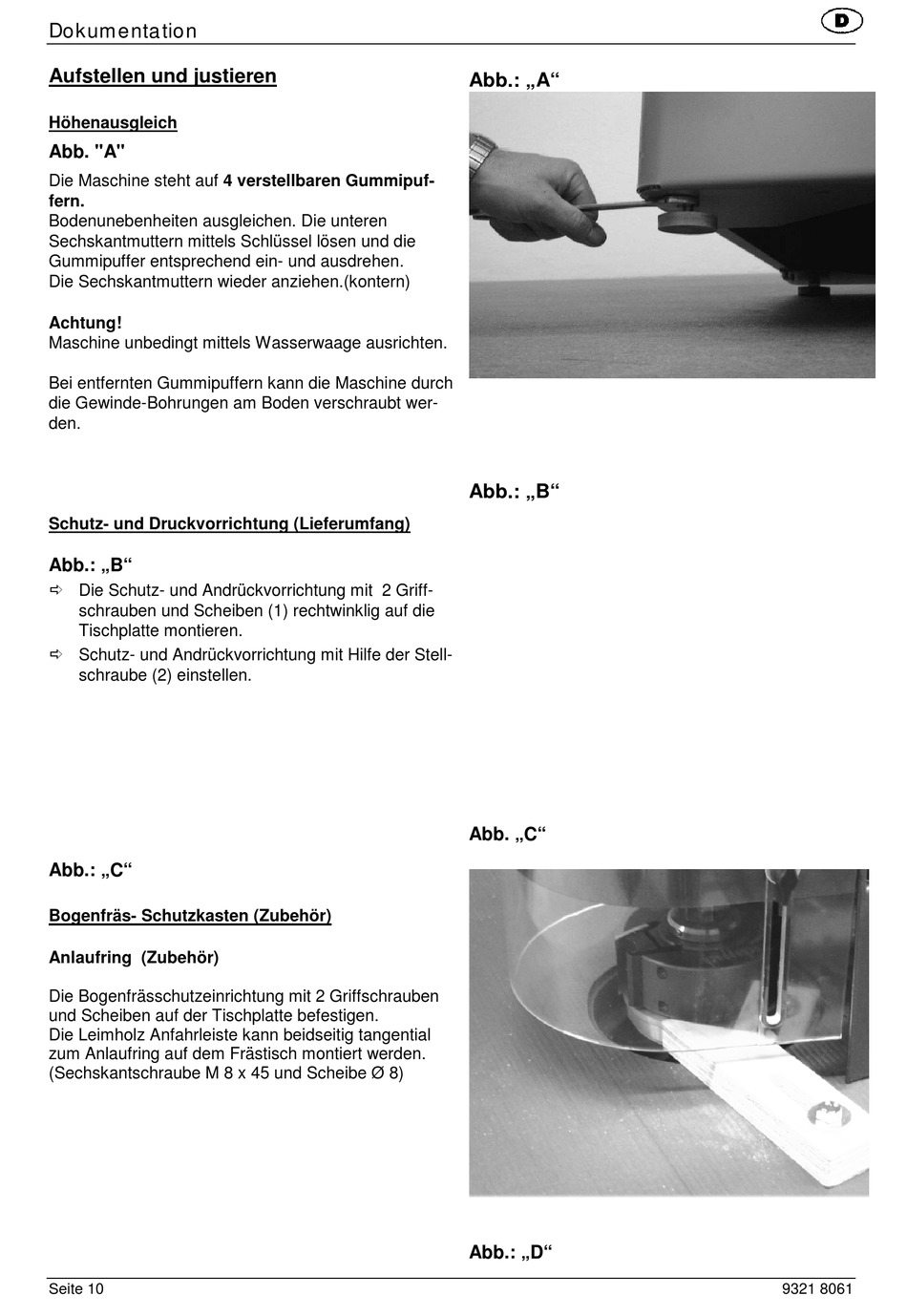

Aufstellen und justieren

Höhenausgleich
Abb. "A"
Die Maschine steht auf 4 verstellbaren Gummipuf-
fern.
Bodenunebenheiten ausgleichen. Die unteren
Sechskantmuttern mittels Schlüssel lösen und die
Gummipuffer entsprechend ein- und ausdrehen.
Die Sechskantmuttern wieder anziehen.(kontern)
Achtung!
Maschine unbedingt mittels Wasserwaage ausrichten.
Bei entfernten Gummipuffern kann die Maschine durch
die Gewinde-Bohrungen am Boden verschraubt wer-
den.

Schutz- und Druckvorrichtung (Lieferumfang)

Abb.: „B"
 Die Schutz- und Andrückvorrichtung mit 2 Griff-
schrauben und Scheiben (1) rechtwinklig auf die
Tischplatte montieren.
 Schutz- und Andrückvorrichtung mit Hilfe der Stell-
schraube (2) einstellen.
Abb.: „C"
Bogenfräs- Schutzkasten (Zubehör)
Anlaufring (Zubehör)
Die Bogenfrässchutzeinrichtung mit 2 Griffschrauben
und Scheiben auf der Tischplatte befestigen.
Die Leimholz Anfahrleiste kann beidseitig tangential
zum Anlaufring auf dem Frästisch montiert werden.
(Sechskantschraube M 8 x 45 und Scheibe Ø 8)
Seite 10
Abb.: „A"
Abb.: „B"
Abb. „C"
Abb.: „D"
