Frästisch mit Rastebolzen feststellen.

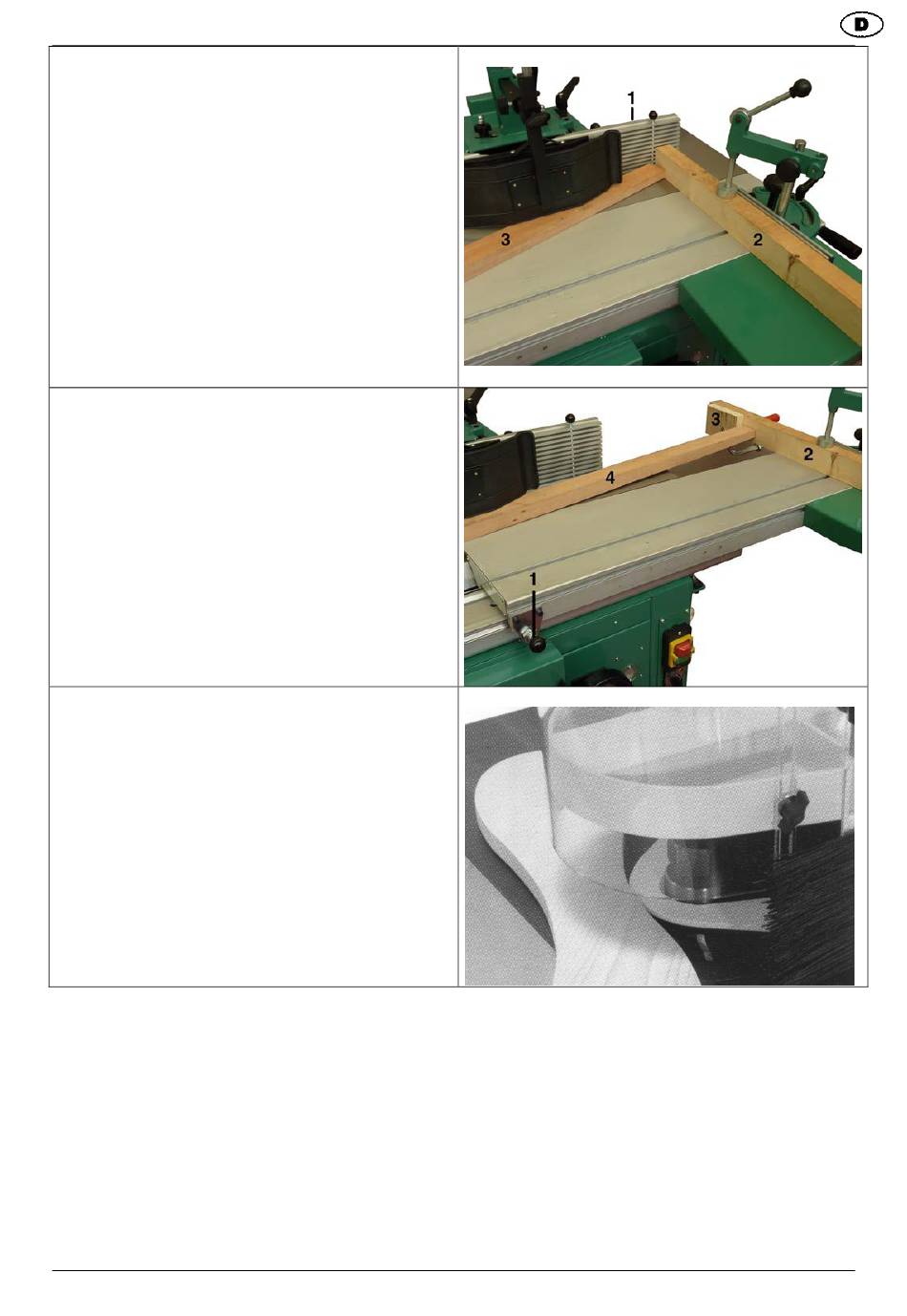

Einsetzfräsen
Abb.: "U"
Frästisch mit Rastbolzen feststellen.
Bei Einsetzarbeiten muß der Fräsanschlag (1) mit
dem Einsetzanschlag (2) verwendet werden.
Tischverlängerung: (Sonderzubehör)
Das Fräswerkzeug durch Schutz- und
Druckvorrichtung verdecken.
Werkstück (3) an der Rückschlagsicherung (2)
anlegen, einschwenken und vorschieben.
Bei längeren Werkstücken wird der Tisch in die
hintere Stellung gebracht und mit dem Rastbolzen
(1) gesichert. Zur Sicherheit an dem Anschlagholz
(2) mit einer Schraubzwinge ein weiteres Stück
Holz angesetzt und wie oben beschrieben das
Werkstück (4) bearbeitet.
Fräsen geschweifter Werkstücke
Abb. "V"
Zum Fräsen von geschweiften Werkstücken
-
muß mit dem Bogenfrässchutzkasten
(Zubehör) gearbeitet werden.
Korrosionsschutz: (Sonderzubehör) Art.Nr.: 6100 9800
Wird die Maschine längere Zeit nicht benutzt, sollte die Tischoberfläche mit einem Korrosionsschutz einge-
sprüht werden.
Abb. „U"
Abb."V"
Seite 23
