Guide de travail à l'arbre
Application de plaques de pièces courbes
Outil de fraisage Ø
Ø100 - 120 mm
jusqu'à Ø140 mm
Le réglage correct du guide de travail à l'arbre est ef-
fectué en fonction du diamètre de l'outil de fraisage,
ainsi que de l'épaisseur de la pièce à usiner et de la
profondeur de fraisage souhaitée.
Fig. 'I'
Réglages
En règle générale, l'outil de fraisage doit toujours
être en bas quand cela est possible (travail par le
dessous). La bague de guidage des pièces courbes
est au-dessus.
Ajuster l'outil de fraisage à la hauteur de fraisage
-
souhaité.
Régler la bague de guidage des pièces courbes
-
(R 60 ou R 90) en fonction de l'épaisseur de la
pièce à usiner et de la profondeur de fraisage.
Descendre l'écran protecteur à 2 mm au-dessus
-
de la pièce à usiner.
Placer les brosses sur les deux côtés de la pièce
-
à usiner afin d'assurer que les copeaux de
fraisage soient raclés durant l'usinage.

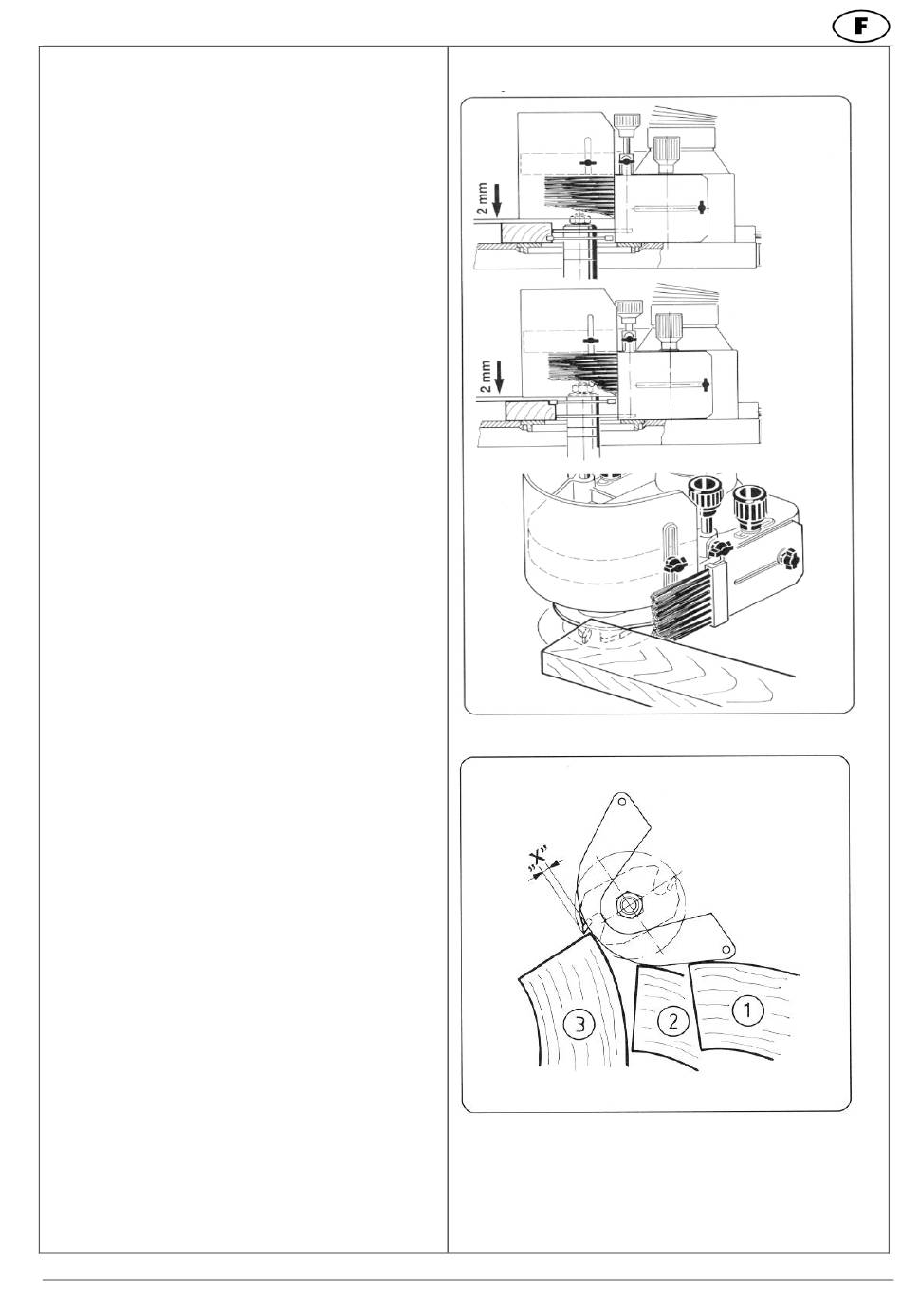

Fig. 'J'
Rayons extérieurs
Pour fraiser des rayons extérieurs, amener la pièce à
usiner le long de la bague de guidage des pièces
courbes. La profondeur de fraisage idéale est
obtenue en position (3) 'X'.
Illustration
Kit complémentaire pour butée de fraisage de pièces
courbe 7231 0746
(Accessoires spéciaux ):
Bague de guidage
R 60 mm
R 90 mm
