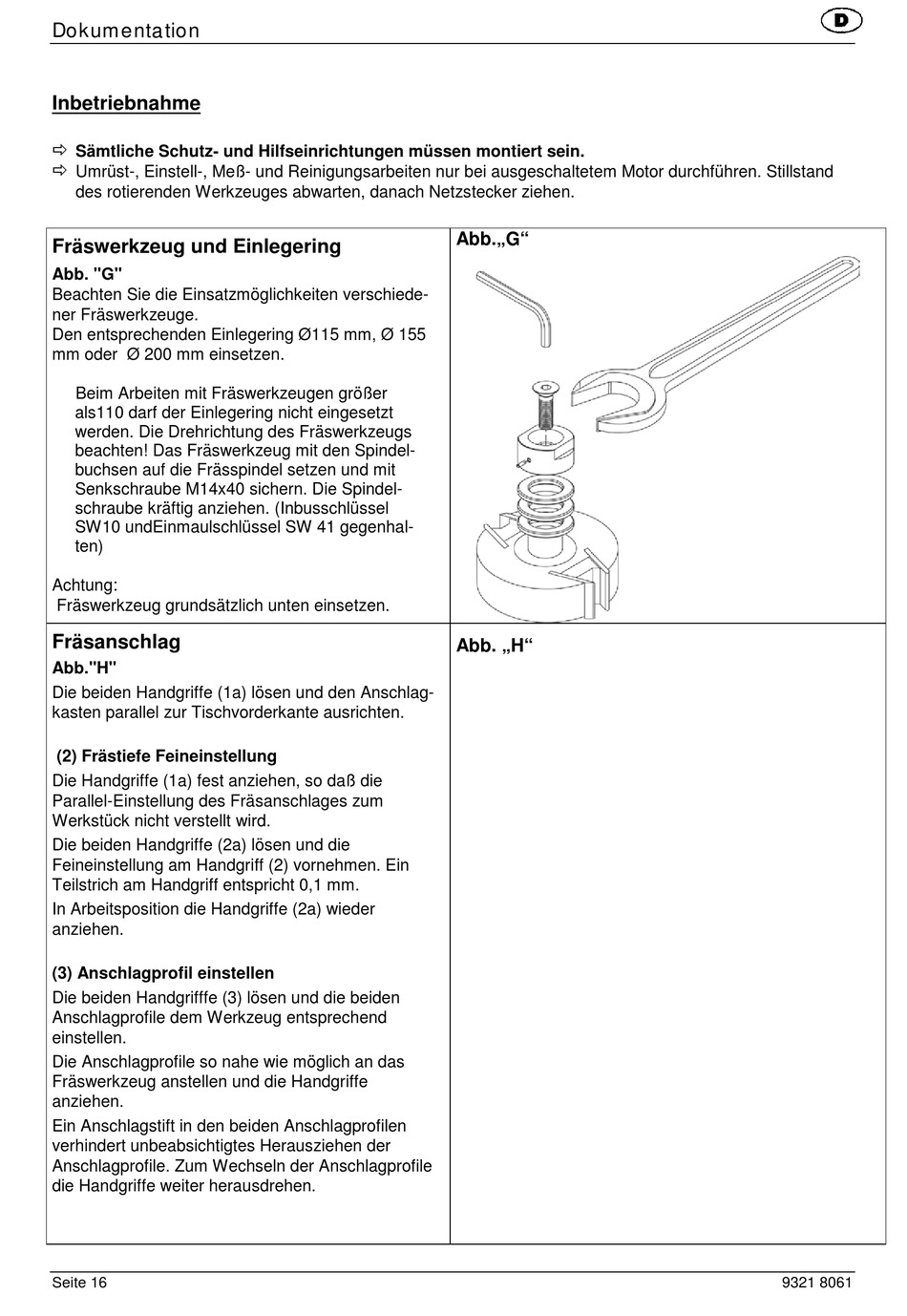

Inbetriebnahme


Sämtliche Schutz- und Hilfseinrichtungen müssen montiert sein.

Umrüst-, Einstell-, Meß- und Reinigungsarbeiten nur bei ausgeschaltetem Motor durchführen. Stillstand
des rotierenden Werkzeuges abwarten, danach Netzstecker ziehen.
Fräswerkzeug und Einlegering
Abb. "G"
Beachten Sie die Einsatzmöglichkeiten verschiede-
ner Fräswerkzeuge.
Den entsprechenden Einlegering Ø115 mm, Ø 155
mm oder Ø 200 mm einsetzen.
Beim Arbeiten mit Fräswerkzeugen größer
als110 darf der Einlegering nicht eingesetzt
werden. Die Drehrichtung des Fräswerkzeugs
beachten! Das Fräswerkzeug mit den Spindel-
buchsen auf die Frässpindel setzen und mit
Senkschraube M14x40 sichern. Die Spindel-
schraube kräftig anziehen. (Inbusschlüssel
SW10 undEinmaulschlüssel SW 41 gegenhal-
ten)
Achtung:
Fräswerkzeug grundsätzlich unten einsetzen.
Fräsanschlag
Abb."H"
Die beiden Handgriffe (1a) lösen und den Anschlag-
kasten parallel zur Tischvorderkante ausrichten.
(2) Frästiefe Feineinstellung
Die Handgriffe (1a) fest anziehen, so daß die
Parallel-Einstellung des Fräsanschlages zum
Werkstück nicht verstellt wird.
Die beiden Handgriffe (2a) lösen und die
Feineinstellung am Handgriff (2) vornehmen. Ein
Teilstrich am Handgriff entspricht 0,1 mm.
In Arbeitsposition die Handgriffe (2a) wieder
anziehen.
(3) Anschlagprofil einstellen
Die beiden Handgrifffe (3) lösen und die beiden
Anschlagprofile dem Werkzeug entsprechend
einstellen.
Die Anschlagprofile so nahe wie möglich an das
Fräswerkzeug anstellen und die Handgriffe
anziehen.
Ein Anschlagstift in den beiden Anschlagprofilen
verhindert unbeabsichtigtes Herausziehen der
Anschlagprofile. Zum Wechseln der Anschlagprofile
die Handgriffe weiter herausdrehen.
