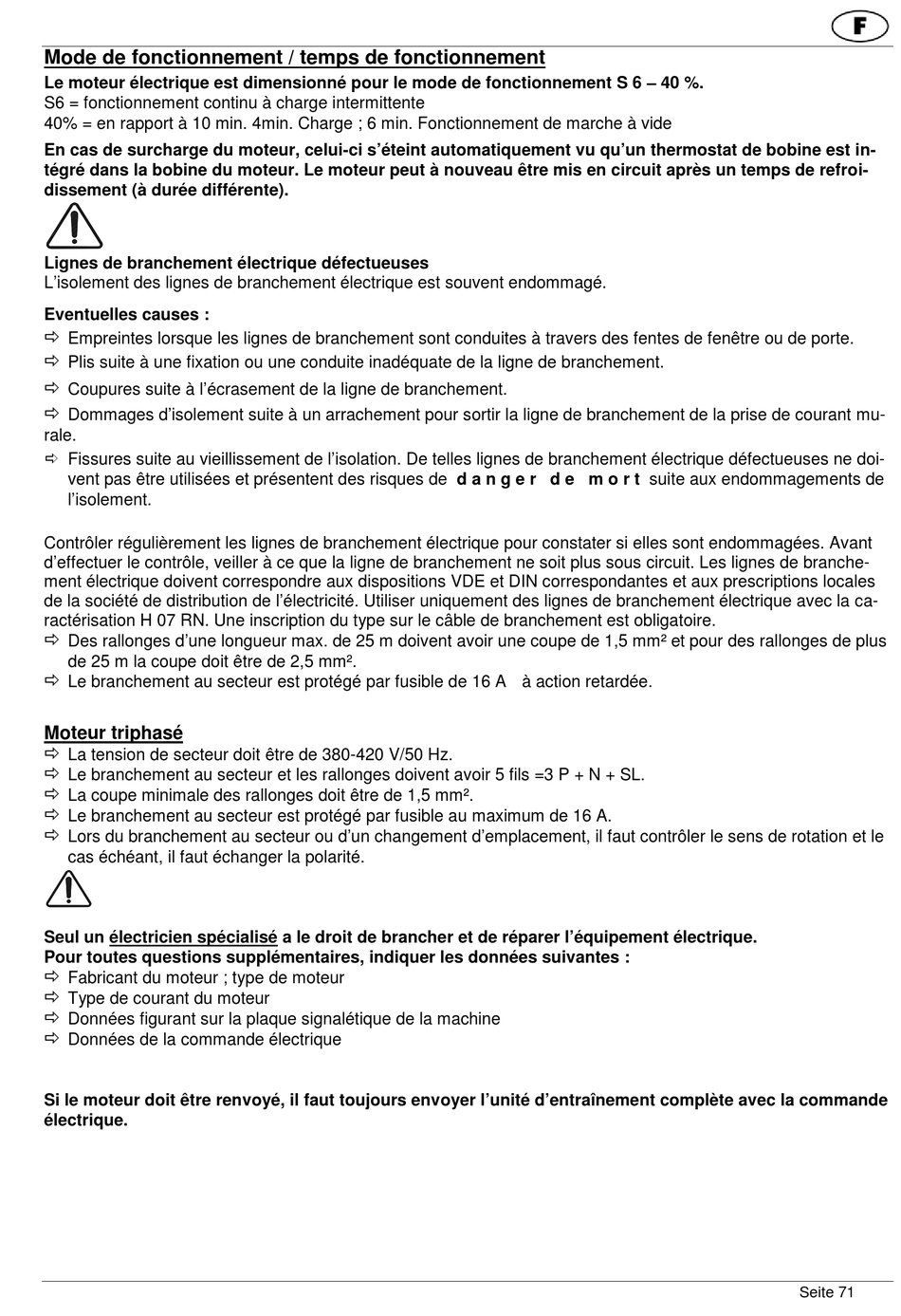

Mode de fonctionnement / temps de fonctionnement
Le moteur électrique est dimensionné pour le mode de fonctionnement S 6 – 40 %.
S6 = fonctionnement continu à charge intermittente
40% = en rapport à 10 min. 4min. Charge ; 6 min. Fonctionnement de marche à vide
En cas de surcharge du moteur, celui-ci s'éteint automatiquement vu qu'un thermostat de bobine est in-
tégré dans la bobine du moteur. Le moteur peut à nouveau être mis en circuit après un temps de refroi-
dissement (à durée différente).
Lignes de branchement électrique défectueuses
L'isolement des lignes de branchement électrique est souvent endommagé.
Eventuelles causes :

Empreintes lorsque les lignes de branchement sont conduites à travers des fentes de fenêtre ou de porte.

Plis suite à une fixation ou une conduite inadéquate de la ligne de branchement.

Coupures suite à l'écrasement de la ligne de branchement.

Dommages d'isolement suite à un arrachement pour sortir la ligne de branchement de la prise de courant mu-
rale.
 Fissures suite au vieillissement de l'isolation. De telles lignes de branchement électrique défectueuses ne doi-
vent pas être utilisées et présentent des risques de d a n g e r d e m o r t suite aux endommagements de
l'isolement.
Contrôler régulièrement les lignes de branchement électrique pour constater si elles sont endommagées. Avant
d'effectuer le contrôle, veiller à ce que la ligne de branchement ne soit plus sous circuit. Les lignes de branche-
ment électrique doivent correspondre aux dispositions VDE et DIN correspondantes et aux prescriptions locales
de la société de distribution de l'électricité. Utiliser uniquement des lignes de branchement électrique avec la ca-
ractérisation H 07 RN. Une inscription du type sur le câble de branchement est obligatoire.

Des rallonges d'une longueur max. de 25 m doivent avoir une coupe de 1,5 mm² et pour des rallonges de plus
de 25 m la coupe doit être de 2,5 mm².

Le branchement au secteur est protégé par fusible de 16 A à action retardée.
Moteur triphasé

La tension de secteur doit être de 380-420 V/50 Hz.

Le branchement au secteur et les rallonges doivent avoir 5 fils =3 P + N + SL.

La coupe minimale des rallonges doit être de 1,5 mm².

Le branchement au secteur est protégé par fusible au maximum de 16 A.

Lors du branchement au secteur ou d'un changement d'emplacement, il faut contrôler le sens de rotation et le
cas échéant, il faut échanger la polarité.
Seul un électricien spécialisé a le droit de brancher et de réparer l'équipement électrique.
Pour toutes questions supplémentaires, indiquer les données suivantes :

Fabricant du moteur ; type de moteur

Type de courant du moteur

Données figurant sur la plaque signalétique de la machine

Données de la commande électrique
Si le moteur doit être renvoyé, il faut toujours envoyer l'unité d'entraînement complète avec la commande
électrique.
