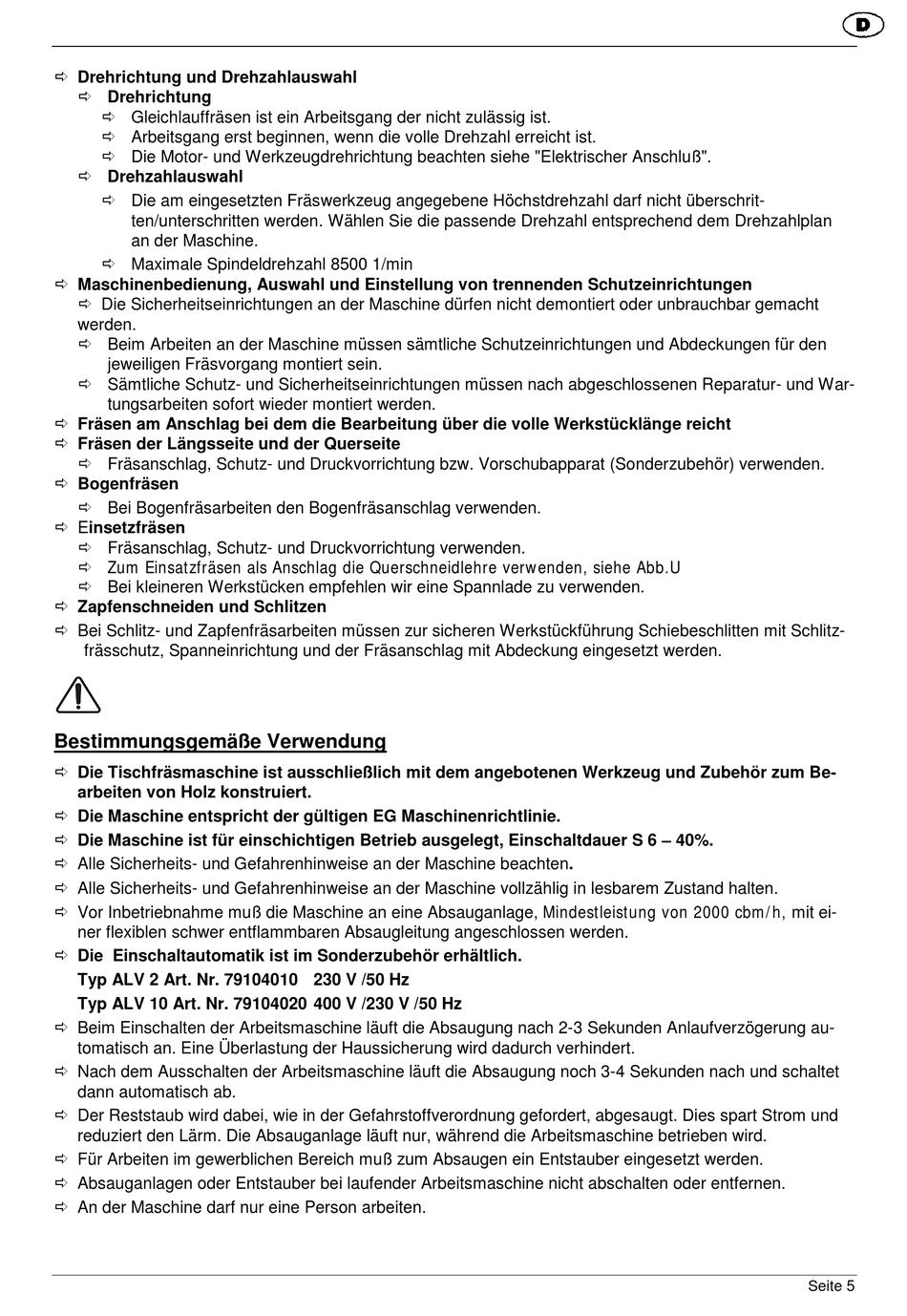

 Drehrichtung und Drehzahlauswahl
 Drehrichtung
 Gleichlauffräsen ist ein Arbeitsgang der nicht zulässig ist.
 Arbeitsgang erst beginnen, wenn die volle Drehzahl erreicht ist.
 Die Motor- und Werkzeugdrehrichtung beachten siehe "Elektrischer Anschluß".
 Drehzahlauswahl
 Die am eingesetzten Fräswerkzeug angegebene Höchstdrehzahl darf nicht überschrit-
ten/unterschritten werden. Wählen Sie die passende Drehzahl entsprechend dem Drehzahlplan
an der Maschine.
 Maximale Spindeldrehzahl 8500 1/min
 Maschinenbedienung, Auswahl und Einstellung von trennenden Schutzeinrichtungen
 Die Sicherheitseinrichtungen an der Maschine dürfen nicht demontiert oder unbrauchbar gemacht
werden.
 Beim Arbeiten an der Maschine müssen sämtliche Schutzeinrichtungen und Abdeckungen für den
jeweiligen Fräsvorgang montiert sein.
 Sämtliche Schutz- und Sicherheitseinrichtungen müssen nach abgeschlossenen Reparatur- und War-
tungsarbeiten sofort wieder montiert werden.
 Fräsen am Anschlag bei dem die Bearbeitung über die volle Werkstücklänge reicht
 Fräsen der Längsseite und der Querseite
 Fräsanschlag, Schutz- und Druckvorrichtung bzw. Vorschubapparat (Sonderzubehör) verwenden.
 Bogenfräsen
 Bei Bogenfräsarbeiten den Bogenfräsanschlag verwenden.
 Einsetzfräsen
 Fräsanschlag, Schutz- und Druckvorrichtung verwenden.
 Zum Einsatzfräsen als Anschlag die Querschneidlehre verwenden, siehe Abb.U
 Bei kleineren Werkstücken empfehlen wir eine Spannlade zu verwenden.
 Zapfenschneiden und Schlitzen
 Bei Schlitz- und Zapfenfräsarbeiten müssen zur sicheren Werkstückführung Schiebeschlitten mit Schlitz-
frässchutz, Spanneinrichtung und der Fräsanschlag mit Abdeckung eingesetzt werden.
Bestimmungsgemäße Verwendung
 Die Tischfräsmaschine ist ausschließlich mit dem angebotenen Werkzeug und Zubehör zum Be-
arbeiten von Holz konstruiert.
 Die Maschine entspricht der gültigen EG Maschinenrichtlinie.
 Die Maschine ist für einschichtigen Betrieb ausgelegt, Einschaltdauer S 6 – 40%.
 Alle Sicherheits- und Gefahrenhinweise an der Maschine beachten.
 Alle Sicherheits- und Gefahrenhinweise an der Maschine vollzählig in lesbarem Zustand halten.
 Vor Inbetriebnahme muß die Maschine an eine Absauganlage, Mindestleistung von 2000 cbm/h, mit ei-
ner flexiblen schwer entflammbaren Absaugleitung angeschlossen werden.
 Die Einschaltautomatik ist im Sonderzubehör erhältlich.
Typ ALV 2 Art. Nr. 79104010 230 V /50 Hz
Typ ALV 10 Art. Nr. 79104020 400 V /230 V /50 Hz
 Beim Einschalten der Arbeitsmaschine läuft die Absaugung nach 2-3 Sekunden Anlaufverzögerung au-
tomatisch an. Eine Überlastung der Haussicherung wird dadurch verhindert.
 Nach dem Ausschalten der Arbeitsmaschine läuft die Absaugung noch 3-4 Sekunden nach und schaltet
dann automatisch ab.
 Der Reststaub wird dabei, wie in der Gefahrstoffverordnung gefordert, abgesaugt. Dies spart Strom und
reduziert den Lärm. Die Absauganlage läuft nur, während die Arbeitsmaschine betrieben wird.
 Für Arbeiten im gewerblichen Bereich muß zum Absaugen ein Entstauber eingesetzt werden.
 Absauganlagen oder Entstauber bei laufender Arbeitsmaschine nicht abschalten oder entfernen.
 An der Maschine darf nur eine Person arbeiten.
Seite 5
