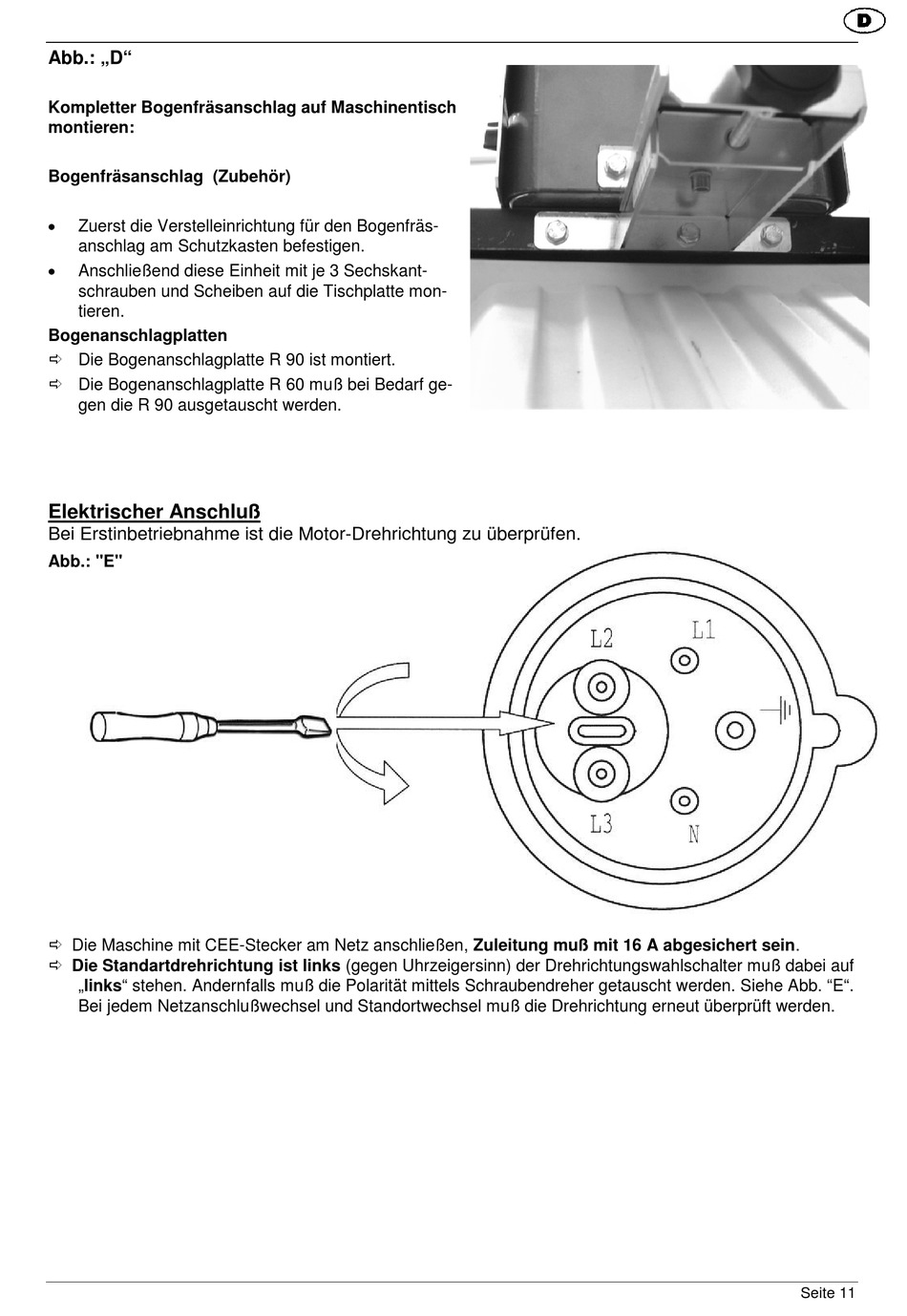

Abb.: „D"
Kompletter Bogenfräsanschlag auf Maschinentisch
montieren:
Bogenfräsanschlag (Zubehör)
•
Zuerst die Verstelleinrichtung für den Bogenfräs-
anschlag am Schutzkasten befestigen.
•
Anschließend diese Einheit mit je 3 Sechskant-
schrauben und Scheiben auf die Tischplatte mon-
tieren.
Bogenanschlagplatten
Die Bogenanschlagplatte R 90 ist montiert.
Die Bogenanschlagplatte R 60 muß bei Bedarf ge-
gen die R 90 ausgetauscht werden.
Elektrischer Anschluß
Bei Erstinbetriebnahme ist die Motor-Drehrichtung zu überprüfen.
Abb.: "E"
Die Maschine mit CEE-Stecker am Netz anschließen, Zuleitung muß mit 16 A abgesichert sein.
Die Standartdrehrichtung ist links (gegen Uhrzeigersinn) der Drehrichtungswahlschalter muß dabei auf
„links" stehen. Andernfalls muß die Polarität mittels Schraubendreher getauscht werden. Siehe Abb. "E".
Bei jedem Netzanschlußwechsel und Standortwechsel muß die Drehrichtung erneut überprüft werden.
