4.10
Partnerstationen
Die Parametergruppe wird nur in folgenden Fällen angezeigt:
● CP mit Firmware-Version V2.1
Bei aktivierter Kommunikationsart "ST7"
Hier importieren Sie die Projektierungsdaten (SDBs) aus dem STEP 7 V5-Projekt.
Nach dem Import der SDBs werden die Daten in Parametergruppen "Teilnehmer X" für
die einzelnen Kommunikationspartner angezeigt.
● CP mit Firmware-Version V3
Bei aktivierter Kommunikationsart "DNP3" oder "IEC"
Anmerkung:
Bei Nutzung des ST7-Protokolls werden die Beziehungen der Kommunikationspartner
nicht in dieser Parametergruppe projektiert, sondern über Telecontrol-Verbindungen.
4.10.1
Projektierungsdaten importieren (ST7)
Importieren der Projektierungsdaten aus STEP 7 V5
Gehen Sie zum Importieren der Projektierungsdaten aus STEP 7 V5 folgendermaßen vor:
1. Selektieren Sie in Ihrem STEP 7 Basic-Projekt den CP, in den Sie die SDBs aus dem
STEP 7 V5-Projekt importieren wollen.
2. Selektieren Sie die Parametergruppe "Partnerstationen".
3. Klicken Sie auf die Schaltfläche "Partnerprojektierung importieren".

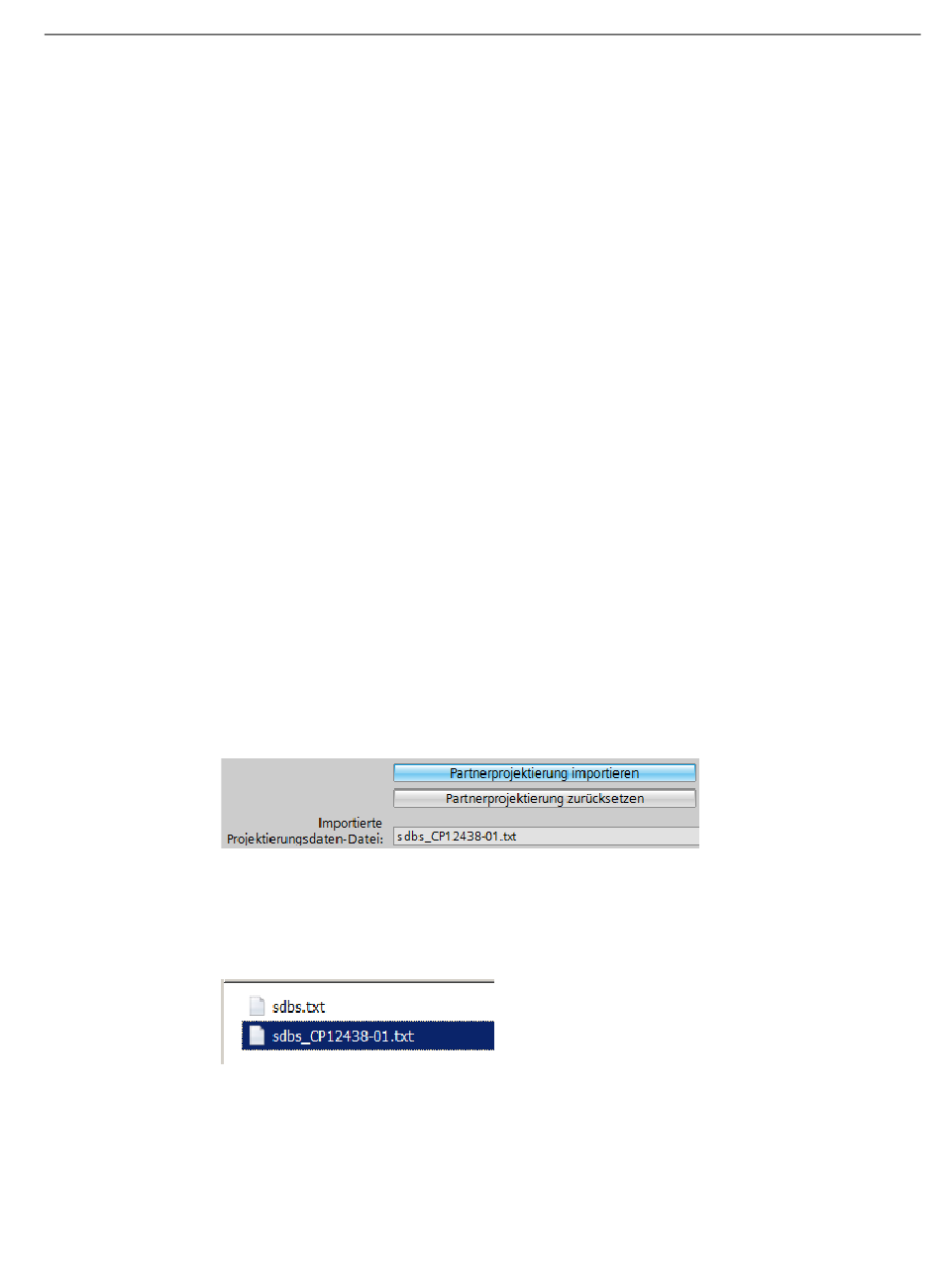

Bild 4-4
Der Dialog zur Auswahl der Datei mit den Projektierungsdaten öffnet sich.
4. Wählen Sie aus dem Dateisystem der Engineering-Station diejenige Textdatei aus, die
Sie von dem CP-Stellvertreter (Proxy) aus dem STEP 7 V5-Projekt exportiert haben.
Bild 4-5
Als Ergebnis des Imports sehen Sie in der Parametergruppe "Partnerstationen" neu
angelegte Verzeichnisse "Teilnehmer X".
CP 1243-8 IRC
Betriebsanleitung, 02/2018, C79000-G8900-C385-03
Importieren der Projektierungsdaten
Auswahl der Datei mit Projektierungsdaten aus STEP 7 V5, im Beispiel die Datei
"sdbs_CP12438-01.txt".
Projektierung
4.10 Partnerstationen
99
