Bild 4-11
Die Datenpunktinformationen eines Moduls werden beim Export in eine CSV-Datei
geschrieben.
Export
Beim Aufruf der Exportfunktion öffnet sich der Exportdialog. Hier selektieren Sie den oder die
Module des Projekts, deren Datenpunktinformationen exportiert werden sollen. Bei Bedarf
können Sie die Datenpunkte aller Module des Projekts zusammen exportieren.
Im Exportdialog können Sie den Speicherort im Dateiverzeichnis auswählen. Wenn Sie die
Daten eines Moduls exportieren, können Sie auch den vorbelegten Dateinamen ändern.
Beim Export aus mehreren Modulen werden die Dateien mit vorbelegten Namen aus
Stationsname und Modul-Name gebildet.
Die Datei selbst enthält neben den Datenpunktinformationen folgende Angaben:
● Modul-Name
● Modul-Typ
● CPU-Name
● CPU-Typ
Editieren der Export-Dateien
Sie können die Datenpunktinformationen in einer exportierten CSV-Datei editieren. Dadurch
können Sie diese Datei als Projektierungsvorlage für viele andere Stationen verwenden.
Wenn Sie ein Projekt mit vielen gleichartigen Stationen haben, dann können Sie die CSV-
Datei mit den Datenpunkten einer fertig projektierten Baugruppe für weitere, noch nicht
projektierte Stationen kopieren und einzelne Parameter an die jeweilige Station anpassen.
Damit ersparen Sie sich die Projektierung der Datenpunkte für jede Baugruppe in STEP 7.
Stattdessen importieren Sie einfach die kopierte und angepasste CSV-Datei in die anderen,
gleichartigen Baugruppen. Die geänderten Parameterwerte der CSV-Datei werden beim
Import dieser Datei in eine andere Baugruppe in die Datenpunkt-Projektierung dieses
Moduls übernommen.
CP 1243-8 IRC
Betriebsanleitung, 02/2018, C79000-G8900-C385-03

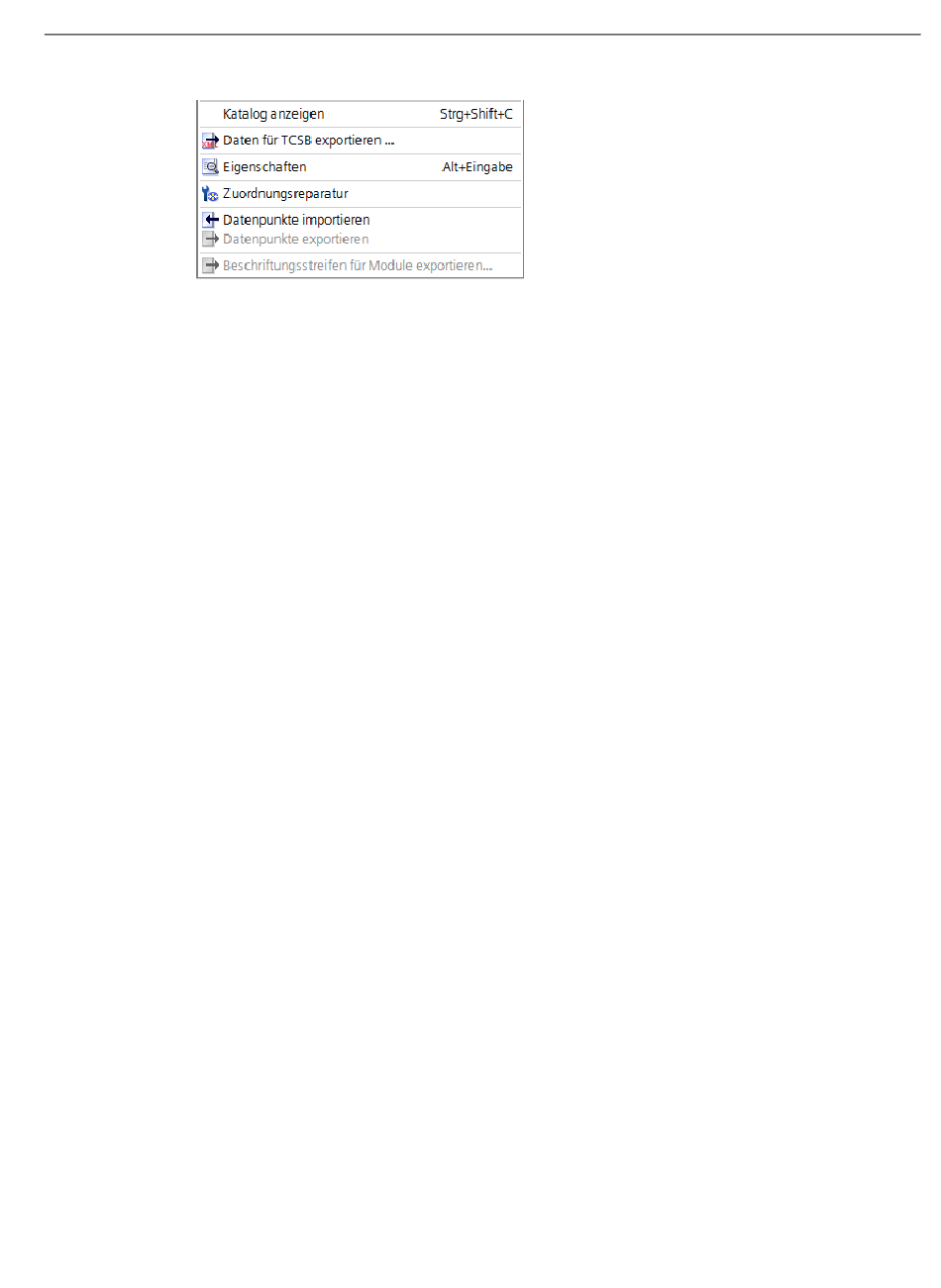

Kontextmenü des Moduls
Projektierung
4.18 Datenpunkte
145
