C.1 TS-Module

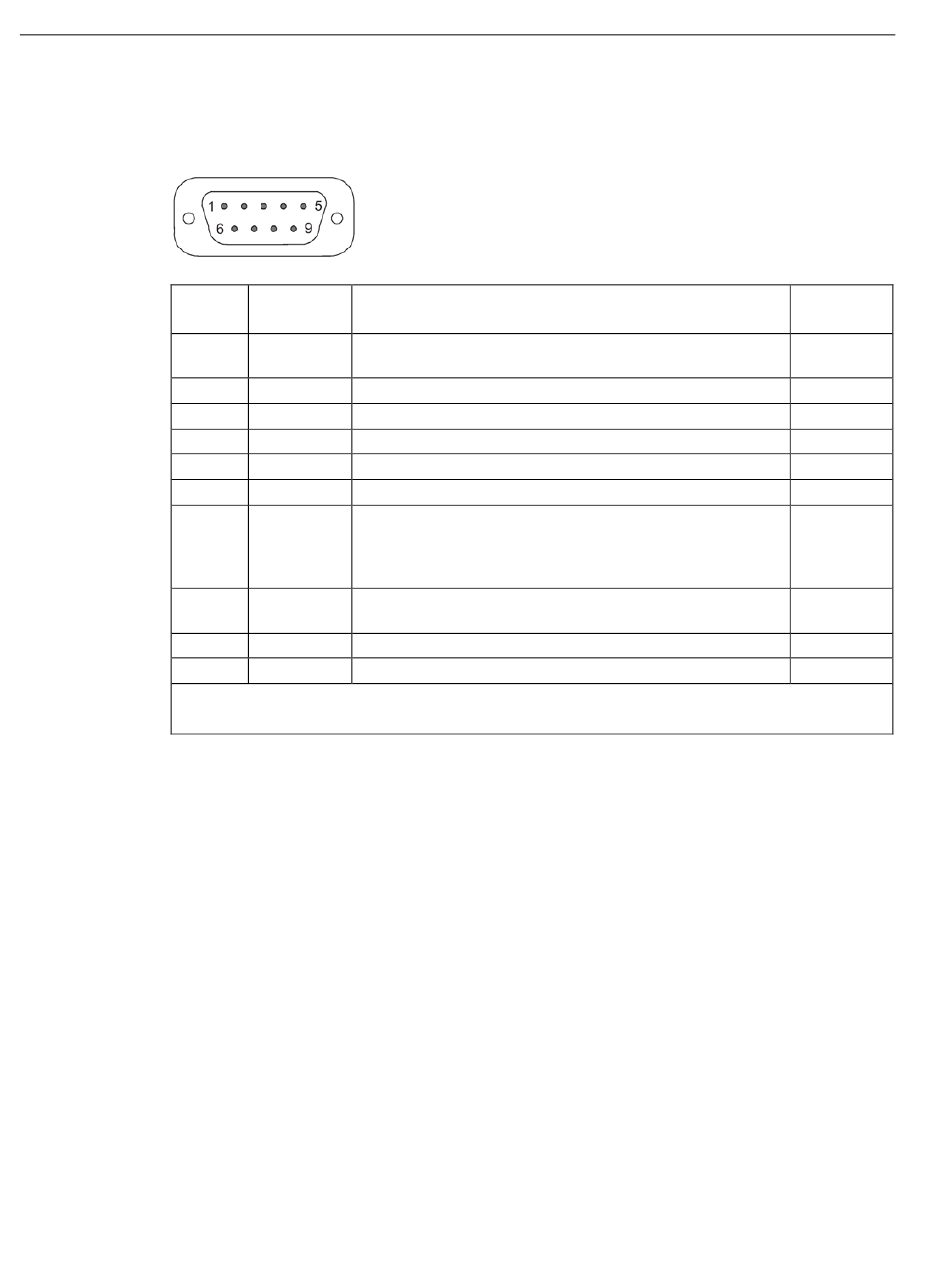

Steckerbelegung und Signalbeschreibung der RS232-Schnittstelle
Die RS232-Stiftleiste ist wie folgt belegt:
Pin-Nr.
1
2
3
4
5
6
7
8
9
Schirm
DÜE = Datenübertragungseinrichtung: Modem bzw. ISDN-TA
1
DEE = Datenendeinrichtung: CP (oder TS Adapter)
2
Technische Daten
● Abmessungen (BHT): 30 x 100 x 75 mm
● Gewicht: 100 g
● Verkehrsart: Vollduplex
● Übertragungsverfahren: Asynchron
● Signale: TXD, RXD, DSR, CTS, RTS, DTR, DCD
● Übertragungsgeschwindigkeit: 2400...115200 Bit/s
● Telegrammformat: 8 Datenbits (LSB-first), kein Parity-Bit, 1 Stop-Bit
● Standard: RS-232
● Sub-D-Stecker: 9-polig, male (PC COMx)
216
Kurzbe-
Bedeutung
zeichnung
DCD
Empfangssignalpegel - die DÜE meldet der DEE den Emp-
fang eines Trägers bzw. den Verbindungsaufbau.
RXD
Empfangsdaten - von DÜE zur DEE
TXD
Sendedaten - von DEE zur DÜE
DTR
Sendebereitschaft - die DEE meldet dies der DÜE.
GND
Interne Bezugsmasse
DSR
Betriebsbereitschaft - die DÜE meldet dies der DEE.
RTS
Sendeteil einschalten - die DEE fordert die DÜE zum Sen-
den von Daten auf dem Datenkabel auf. Die DEE wartet auf
die Bestätigung der Sendebereitschaft der DÜE, also auf das
Signal CTS.
CTS
Sendebereitschaft - die DÜE kann die von der DEE kom-
menden Daten übertragen.
-
-
-
Auf Steckergehäuse
,
1
2
Betriebsanleitung, 02/2018, C79000-G8900-C385-03
Eingang /
Ausgang
Eingang
Eingang
Ausgang
Ausgang
Eingang
Ausgang
Eingang
-
-
CP 1243-8 IRC
