Um die serielle Schnittstelle projektieren zu können, müssen Sie zunächst das passende
TS-Modul in STEP 7 einfügen. Ohne ein projektiertes TS-Modul wird die serielle Schnittstelle
nicht angezeigt und der CP wird nur mit dem grünen Symbol für die Ethernet-Schnittstelle
dargestellt.
Einfügen eines TS-Moduls für die serielle Schnittstelle
Gehen Sie zum Einfügen eines TS-Moduls in STEP 7 folgendermaßen vor:
1. Öffnen Sie die Gerätesicht des CP.
Bei geöffneter Netzsicht: Öffnen Sie die Gerätesicht durch Doppelklick auf den CP oder
durch Klicken auf den Arbeitsbereich "Gerätesicht".
2. Selektieren Sie den CP in der Gerätesicht.
Der CP wird mit einem blauen Rahmen dargestellt.
3. Klappen Sie im Katalog das folgende Verzeichnis auf:
"Kommunikationsmodule > Industrial Remote Communication > TS modules"
Zur Auswahl des passenden TS-Moduls siehe Anhang Die TS-Module (Seite 209).
4. Klappen Sie das Verzeichnis des gewünschten TS-Moduls auf und selektieren Sie das
TS-Modul.

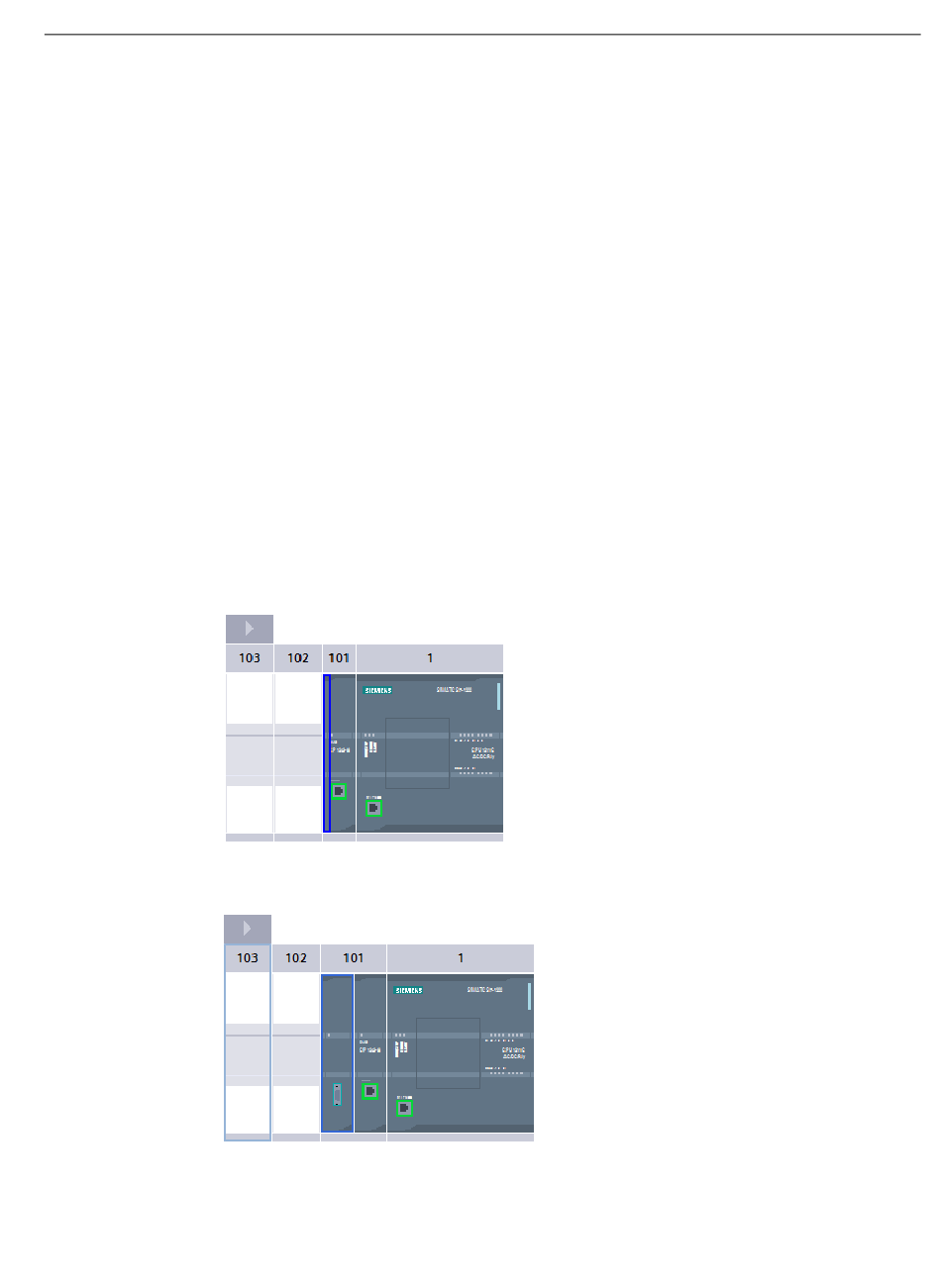

Auf dem Symbol des CP erscheint ein senkrechter blauer Strich.
5. Ziehen Sie das TS-Modul genau auf den blauen Strich des CP.
Das TS-Modul wird neben dem CP auf dem gleichen Steckplatz eingefügt.
In der Netzsicht wird der CP jetzt mit dem blauen Symbol für die serielle WAN-Schnittstelle
dargestellt.
CP 1243-8 IRC
Betriebsanleitung, 02/2018, C79000-G8900-C385-03
Projektierung
4.9 Serielle Schnittstelle
89
