Anwendung und Funktionen
1.9 Konfigurationsbeispiele
Bild 1-3
Telecontrol-Kommunikation - redundante Wege
In diesem Beispiel ist eine S7-1200 mit CP 1243-8 IRC über redundante Wege mit der
Zentrale verbunden:
● Ein Weg über eine Standleitung
● Ein Weg über das Internet
Weitere Netzkombinationen sind möglich.
Als Zentrale-TIM wird hier eine TIM 4R-IE eingesetzt, die folgende Schnittstellen nutzt:
● Eine Ethernet-Schnittstelle für den Anschluss an den Zentrale-PC
● Eine Ethernet-Schnittstelle für den Anschluss an das Internet (über Router
SCALANCE M812)
● Eine serielle Schnittstelle für die Verbindung zum Standleitungsmodem MD2
Der CP ist über beide Schnittstellen angeschlossen:
● Die Ethernet-Schnittstelle für den Anschluss an das Internet (über Router
SCALANCE M812)
● Die serielle Schnittstelle mit TS Module RS232 für den Anschluss an die Standleitung
30

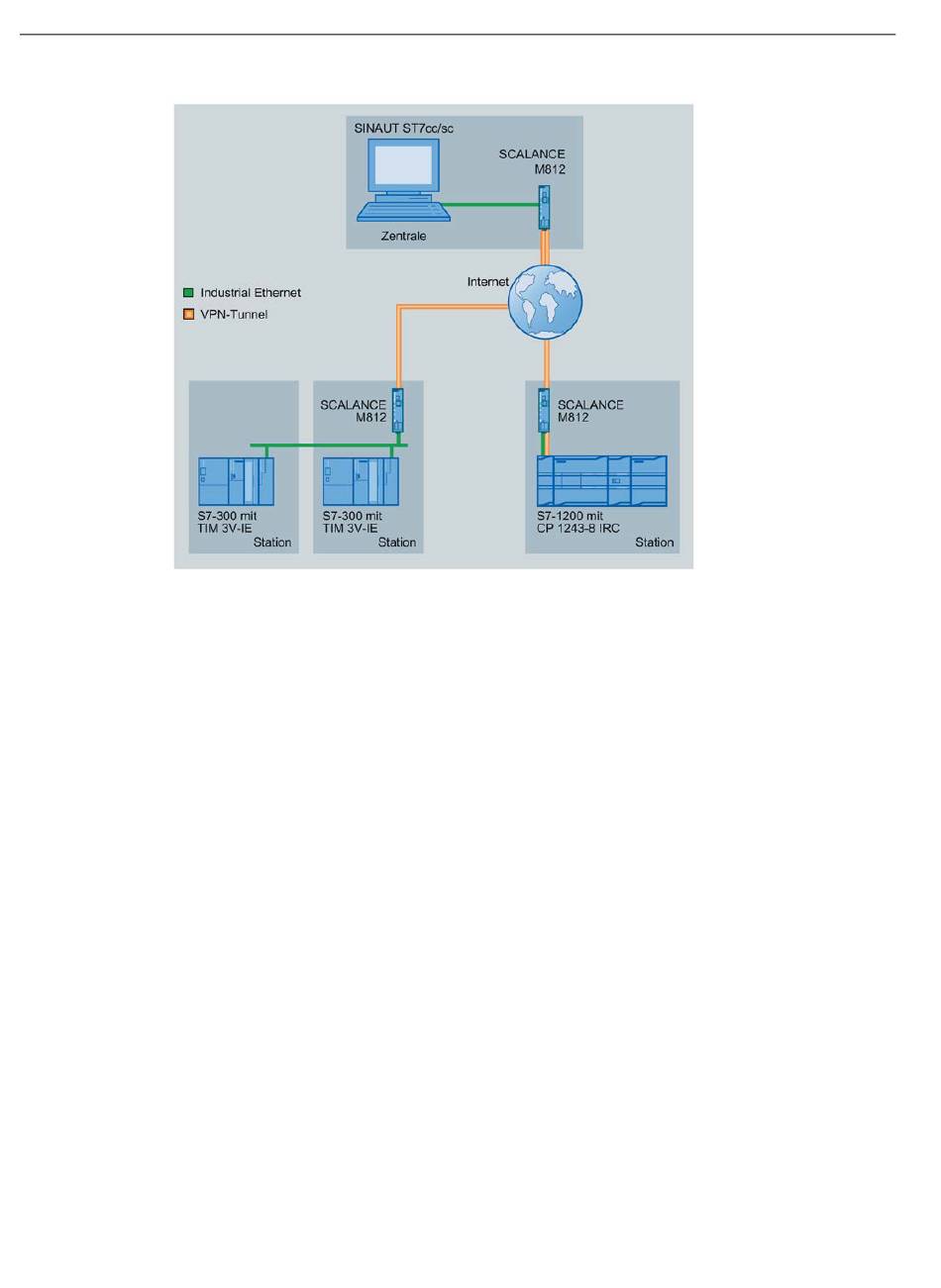

Kommunikation über das Internet mit VPN-Tunneln
Betriebsanleitung, 02/2018, C79000-G8900-C385-03
CP 1243-8 IRC
