Montage, Anschluss, Inbetriebnahme
3.2 Montieren, anschließen und in Betrieb nehmen

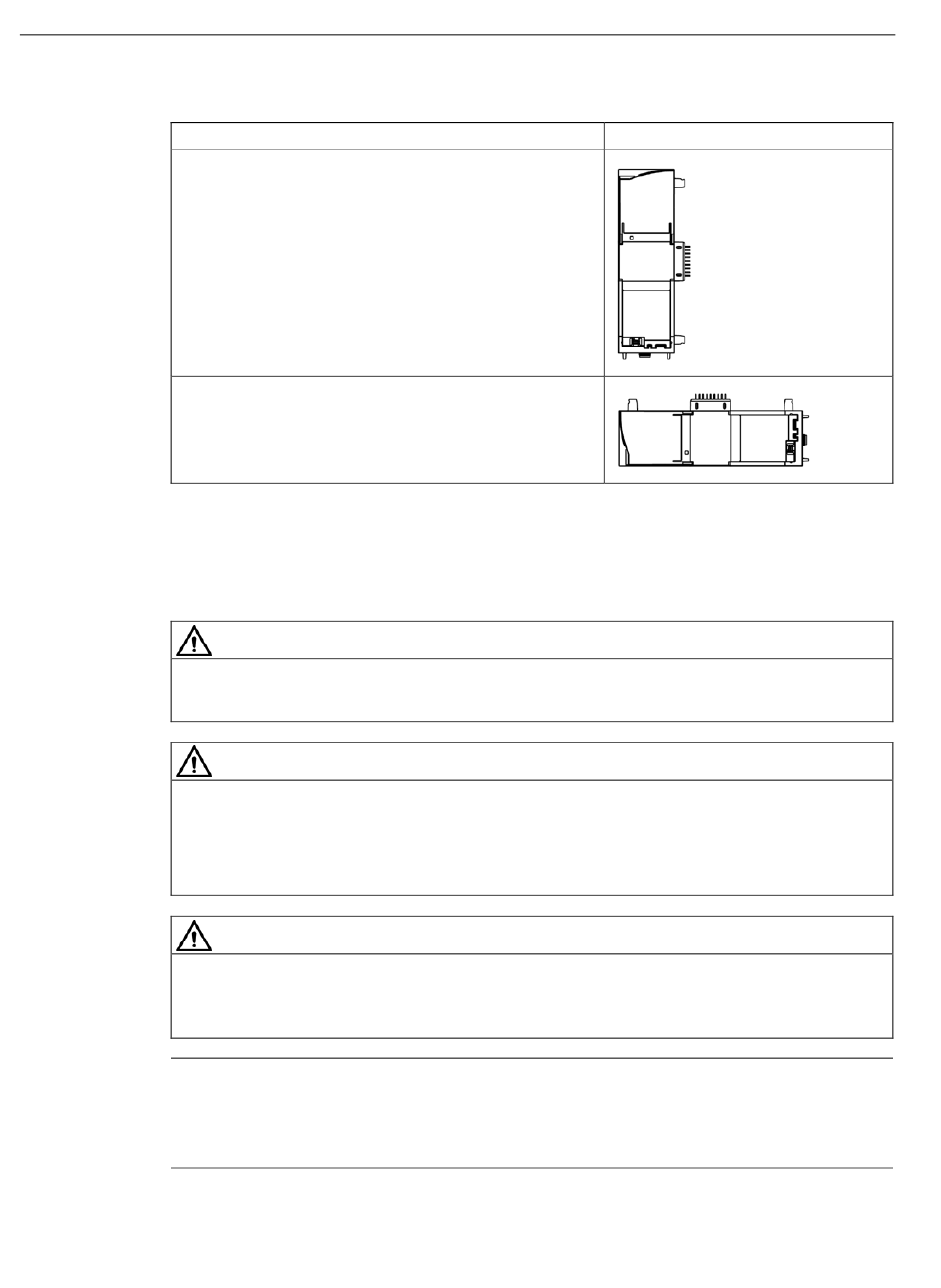

Einbaulage / zulässiger Temperaturbereich
Waagerechter Aufbau des Baugruppenträgers
Senkrechter Aufbau des Baugruppenträgers:
Geräte anschließen und montieren
Nachfolgend finden Sie die Beschreibung der Montage des CP und eines TS-Moduls auf
einer Hutschiene. Zur Schalttafelmontage der S7-1200 siehe /1/ (Seite 241).
Anschluss im spannungslosen Zustand
Verdrahten Sie die S7-1200 nur im spannungslosen Zustand.
Steckplatz links des CP nur für TS-Modul
Links des CP 1243-8 IRC darf nur ein TS-Modul gesteckt werden.
Wenn Sie links des CP ein anderes Modul stecken, dann kommt es zu Beschädigungen
dieses Moduls.
Verbindungsleitung eines TS-Moduls separat erden
Schließen Sie die Verbindungsleitung eines TS-Moduls zur Peripherie (bspw. Modem)
separat an die Funktionserde an.
Hinweis
Vor der Montage eines TS-Moduls
Lesen Sie zur Montage eines TS-Moduls auch die entsprechenden Abschnitte im
Gerätehandbuch durch, siehe /4/ (Seite 242).
54
VORSICHT
VORSICHT
VORSICHT
Einbaulage
Betriebsanleitung, 02/2018, C79000-G8900-C385-03
CP 1243-8 IRC
