Ein vorbelegter Name wird in die Zelle geschrieben. Den Namen können Sie nach Ihren
Bedürfnissen anpassen, er muss aber innerhalb des Moduls eindeutig sein.

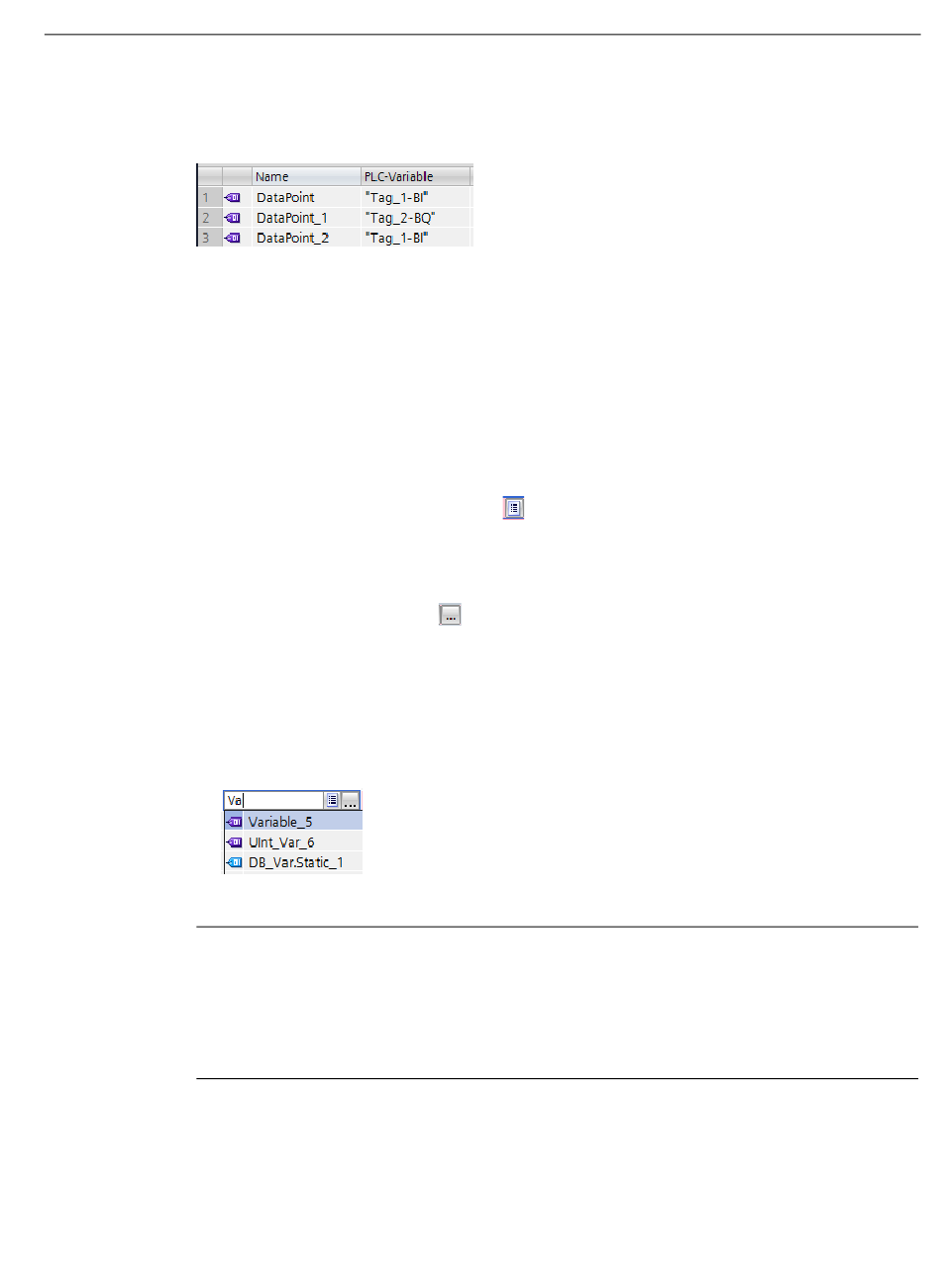

Bild 4-10
Die weiteren Eigenschaften eines jeden Objekts projektieren Sie über die Klapplisten der
weiteren Tabellenspalten und über die unten eingeblendeten Parameterfelder.
Datenpunkte ihrer Datenquelle zuordnen
Einen neuen Datenpunkt ordnen Sie anschließend seiner Datenquelle zu. Je nach Datentyp
des Datenpunkts kommt als Datenquelle eine PLC-Variable in Betracht.
Für die Zuordnung haben Sie folgende Möglichkeiten:
● Klicken Sie auf das Tabellensymbol
Alle projektierten PLC-Variablen und die Variablen der angelegten Datenbausteine
werden eingeblendet. Wählen Sie mit der Maus oder der Tastatur die gewünschte
Datenquelle aus.
● Klicken Sie auf das Symbol
Eine Auswahlliste der projektierten PLC-Tags und der Bausteine wird aufgeblendet.
Wählen Sie aus der entsprechenden Tabelle die gewünschte Datenquelle aus.
● Geben Sie in dem Namensfeld der PLC-Variable einen Teil des Namens der
gewünschten Datenquelle ein.
Alle projektierten PLC-Variablen und Variablen der Datenbausteine, deren Namen die
eingegebenen Buchstaben enthalten, werden eingeblendet.
Wählen Sie die gewünschte Datenquelle aus.
Hinweis
Zuordnung von Parameterwerten zu PLC-Variablen
Die hier beschriebenen Mechanismen gelten auch, wenn Sie den Wert eines Parameters
einer PLC-Variablen zuordnen müssen. Die Eingabefelder für die PLC-Variable (Bsp.: PLC-
Variable für Partnerstatus, unterstützen die hier beschriebenen Funktionen zur Auswahl der
PLC-Variable.
CP 1243-8 IRC
Betriebsanleitung, 02/2018, C79000-G8900-C385-03
Datenpunkt-Tabelle
.
in der Zelle der Spalte "PLC-Tag".
Projektierung
4.18 Datenpunkte
143
