Empfehlung für die Vernetzung:
Für die Vernetzung der Schnittstellen mit einem WAN-Netz empfiehlt sich folgende
Vorgehensweise:
1. Vernetzen Sie die WAN-Netze in der Netzsicht von STEP 7.
In der grafischen Netzsicht behalten Sie die Übersicht über die Subnetze der gesamten
Anlage im Projekt.
2. Projektieren Sie zuerst die Schnittstellen-Parameter, die im Kapitel WAN-Einstellungen
(Seite 76) beschrieben sind:
– WAN-Typ
– Netztyp
– Netzknotentyp
– Modemtyp
3. Selektieren Sie die Schnittstelle, um ein neues WAN-Netz anzulegen. Alternativ:
In der Parametergruppe "Schnittstelle vernetzen mit" der Schnittstelle:
– Über die Schaltfläche "Neues Subnetz hinzufügen"
An der Schnittstelle im Gerätesymbol des CP
– Über das Kontextmenü "Subnetz erstellen"
– Grafisch durch Ziehen (Mauszeiger gedrückt halten) auf das Schnittstellensymbol des
Ein neues WAN-Netz wird angelegt, welches den Netztyp von der angeschlossenen
Schnittstelle übernimmt.
Netzdarstellung eines klassischen WAN-Netzes
Ein klassisches WAN-Netz wird blau dargestellt.

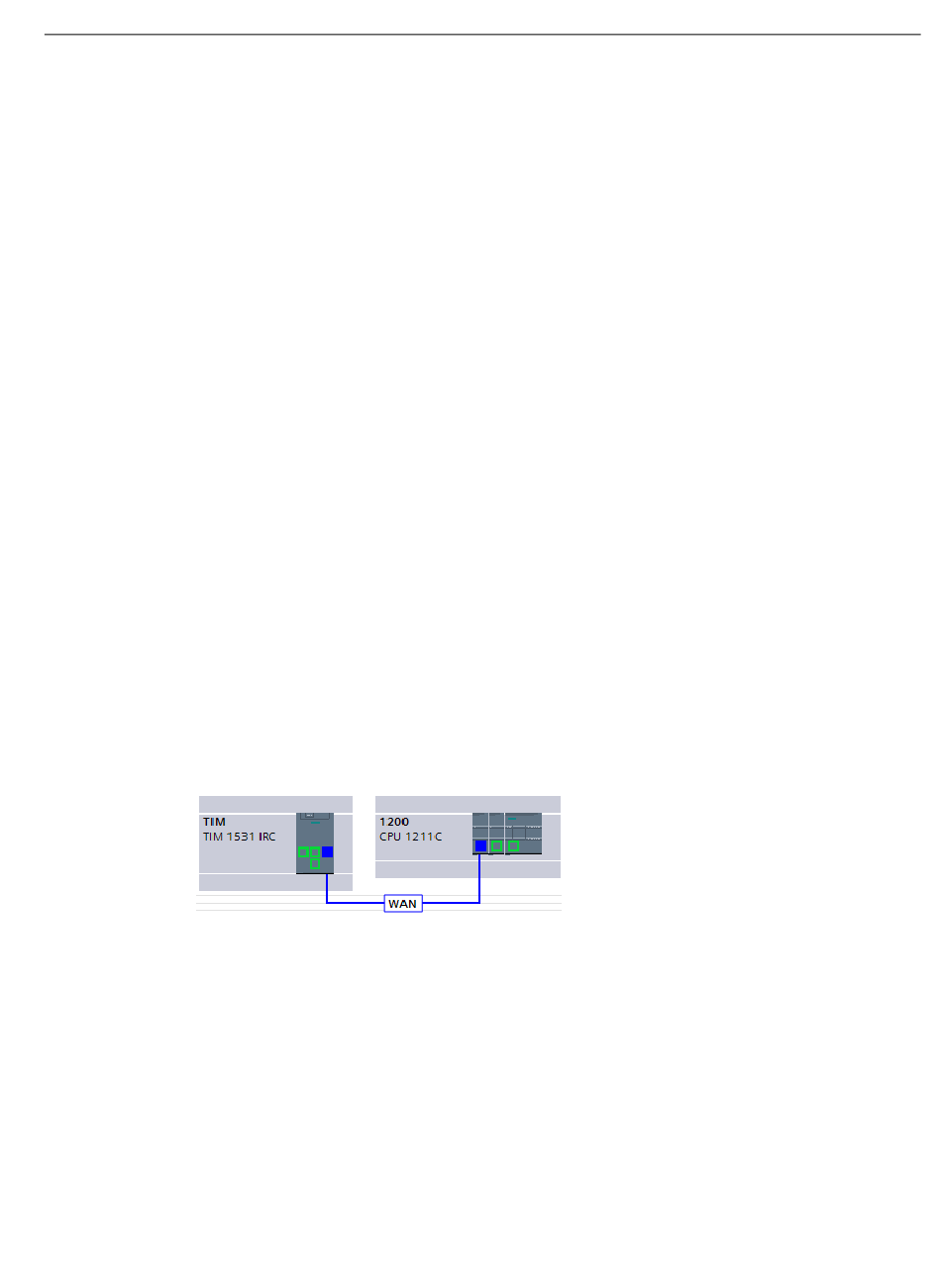

Bild 4-2
Vernetzen der Ethernet-Schnittstelle
Die Vernetzung der Ethernet-Schnittstelle nehmen Sie wie bei der seriellen Schnittstelle vor.
Das folgende Beispiel zeigt zwei Module mit einer MSC-Verbindung über Ethernet.
CP 1243-8 IRC
Betriebsanleitung, 02/2018, C79000-G8900-C385-03
Kommunikationspartners
Serielle Schnittstelle einer TIM und eines CP 1243-8 IRC, über klassisches WAN
vernetzt.
Projektierung
4.9 Serielle Schnittstelle
91
