Den Innensechskantschlüssel (Inbus) in die Öffnung an der unteren Seite der Uhr
einschieben. Durch leichtes Drehen des Schlüssels entgegen dem Uhrzeigersinn
wird nun die Sicherung eingeschnappt. Beide Teile der Uhr in ihrer Position
sicherstellen.

Die Öffnung der Sicherungsschraube mit der Blindabdeckung abdecken.

Die Schrauben an der Aufhängung mit einem Inbusschlüssel lösen. Dabei
unbedingt die Uhr festhalten und die Uhr in die Aufhängung so einschieben, dass
die Schrauben in die untere Nut am Rohrpassstück einsinken. Diese mechanische
Verbindung dann mit dem Inbusschlüssel festziehen.

Nach der Entriegelung der Sicherung den umgekehrten Vorgang anwenden
(drehen entgegen dem Uhrzeigersinn).

Anmerkung: beim Ausbau muss vor dem Auseinandernehmen der beiden
Uhrenteile zuerst die Uhr aus der Wand- oder der Deckenkonsole
hinausgeschoben und in die obere Nut des Rohrpassstückes eingespannt sein.

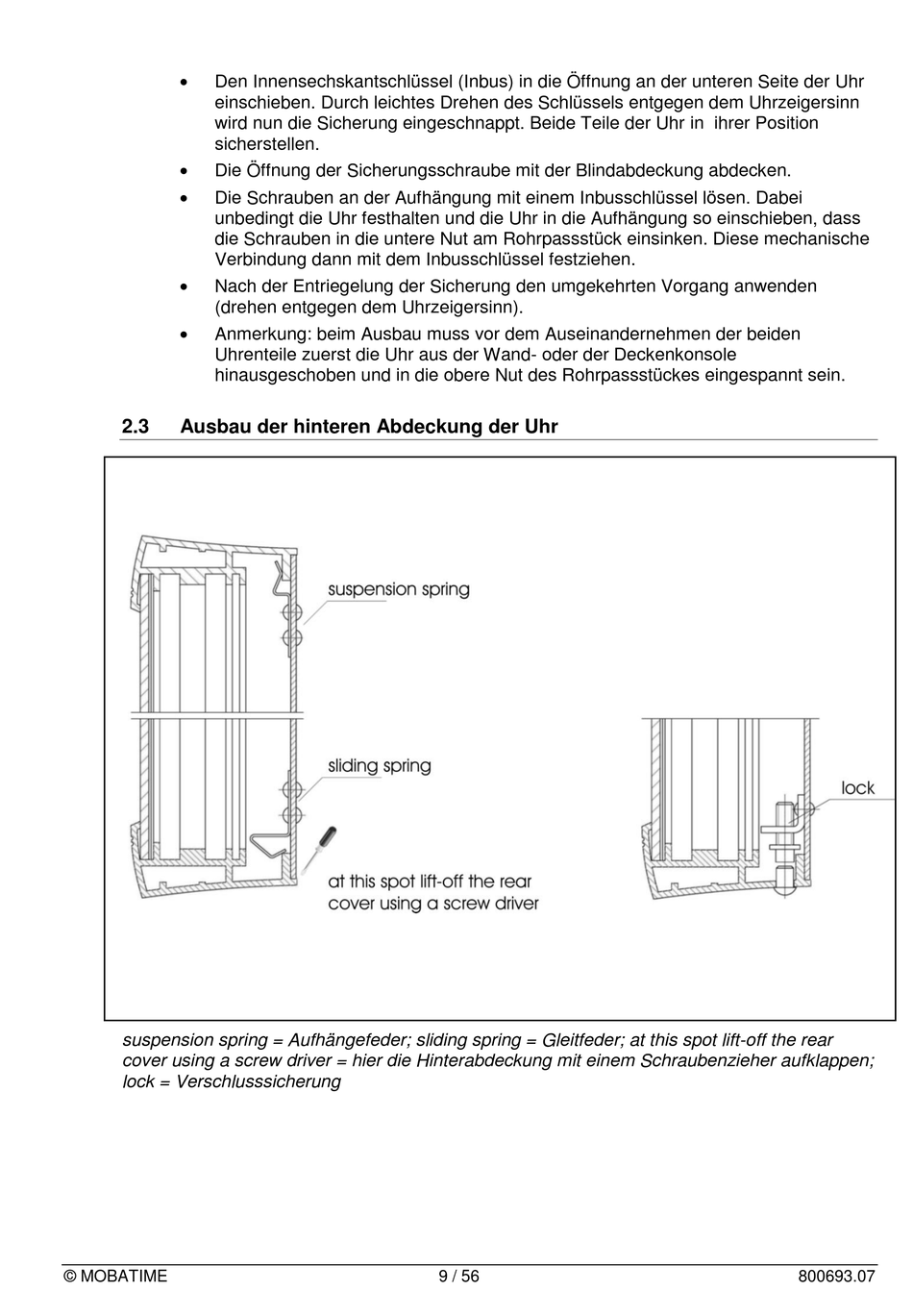

2.3

Ausbau der hinteren Abdeckung der Uhr

suspension spring = Aufhängefeder; sliding spring = Gleitfeder; at this spot lift-off the rear
cover using a screw driver = hier die Hinterabdeckung mit einem Schraubenzieher aufklappen;
lock = Verschlusssicherung
© MOBATIME 9 / 56 800693.07
