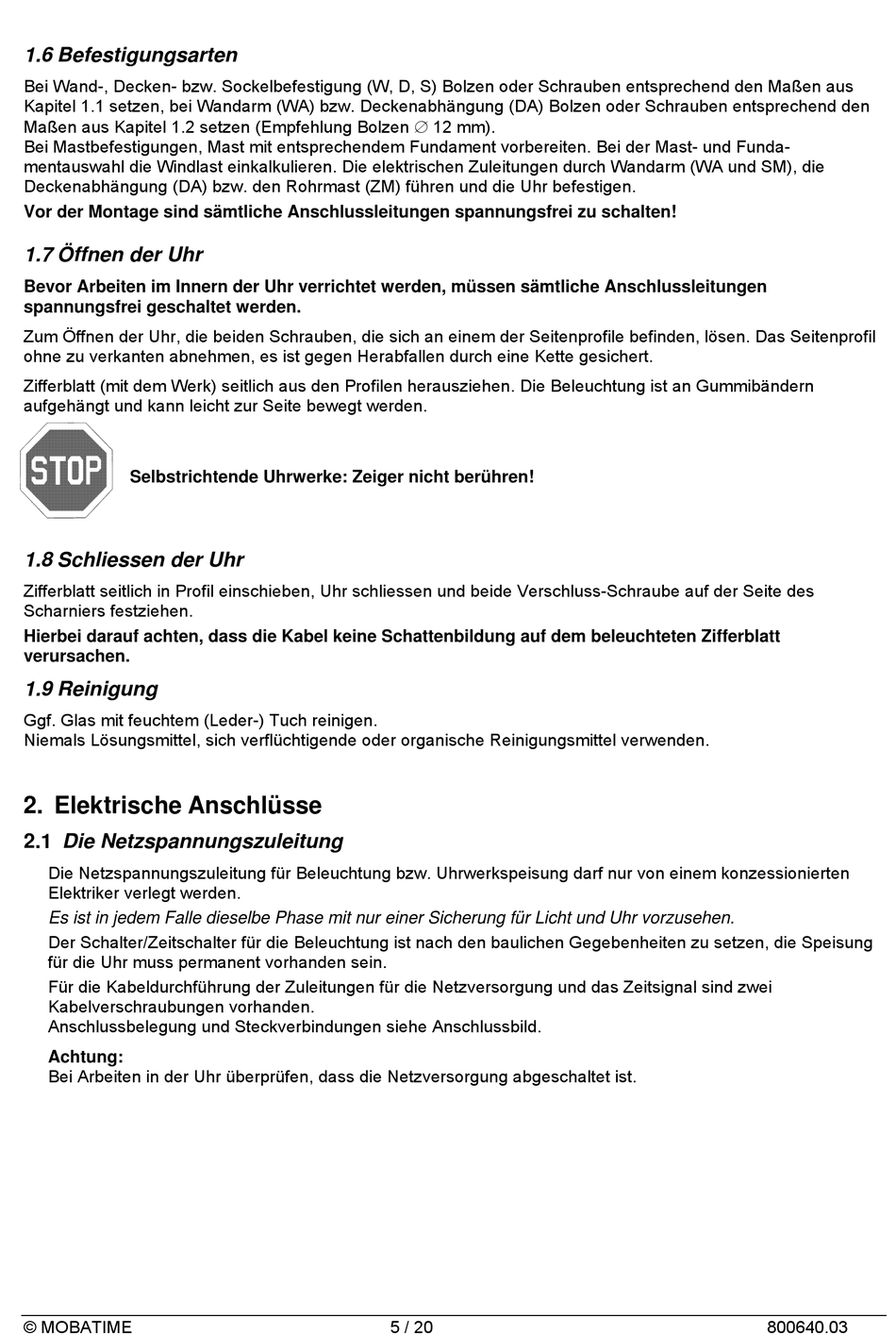

1.6 Befestigungsarten
Bei Wand-, Decken- bzw. Sockelbefestigung (W, D, S) Bolzen oder Schrauben entsprechend den Maßen aus
Kapitel 1.1 setzen, bei Wandarm (WA) bzw. Deckenabhängung (DA) Bolzen oder Schrauben entsprechend den
Maßen aus Kapitel 1.2 setzen (Empfehlung Bolzen 12 mm).
Bei Mastbefestigungen, Mast mit entsprechendem Fundament vorbereiten. Bei der Mast- und Funda-
mentauswahl die Windlast einkalkulieren. Die elektrischen Zuleitungen durch Wandarm (WA und SM), die
Deckenabhängung (DA) bzw. den Rohrmast (ZM) führen und die Uhr befestigen.
Vor der Montage sind sämtliche Anschlussleitungen spannungsfrei zu schalten!
1.7 Öffnen der Uhr
Bevor Arbeiten im Innern der Uhr verrichtet werden, müssen sämtliche Anschlussleitungen
spannungsfrei geschaltet werden.
Zum Öffnen der Uhr, die beiden Schrauben, die sich an einem der Seitenprofile befinden, lösen. Das Seitenprofil
ohne zu verkanten abnehmen, es ist gegen Herabfallen durch eine Kette gesichert.
Zifferblatt (mit dem Werk) seitlich aus den Profilen herausziehen. Die Beleuchtung ist an Gummibändern
aufgehängt und kann leicht zur Seite bewegt werden.
Selbstrichtende Uhrwerke: Zeiger nicht berühren!
1.8 Schliessen der Uhr
Zifferblatt seitlich in Profil einschieben, Uhr schliessen und beide Verschluss-Schraube auf der Seite des
Scharniers festziehen.
Hierbei darauf achten, dass die Kabel keine Schattenbildung auf dem beleuchteten Zifferblatt
verursachen.
1.9 Reinigung
Ggf. Glas mit feuchtem (Leder-) Tuch reinigen.
Niemals Lösungsmittel, sich verflüchtigende oder organische Reinigungsmittel verwenden.
2. Elektrische Anschlüsse
2.1 Die Netzspannungszuleitung
Die Netzspannungszuleitung für Beleuchtung bzw. Uhrwerkspeisung darf nur von einem konzessionierten
Elektriker verlegt werden.
Es ist in jedem Falle dieselbe Phase mit nur einer Sicherung für Licht und Uhr vorzusehen.
Der Schalter/Zeitschalter für die Beleuchtung ist nach den baulichen Gegebenheiten zu setzen, die Speisung
für die Uhr muss permanent vorhanden sein.
Für die Kabeldurchführung der Zuleitungen für die Netzversorgung und das Zeitsignal sind zwei
Kabelverschraubungen vorhanden.
Anschlussbelegung und Steckverbindungen siehe Anschlussbild.
Achtung:
Bei Arbeiten in der Uhr überprüfen, dass die Netzversorgung abgeschaltet ist.
© MOBATIME
5 / 20
800640.03
