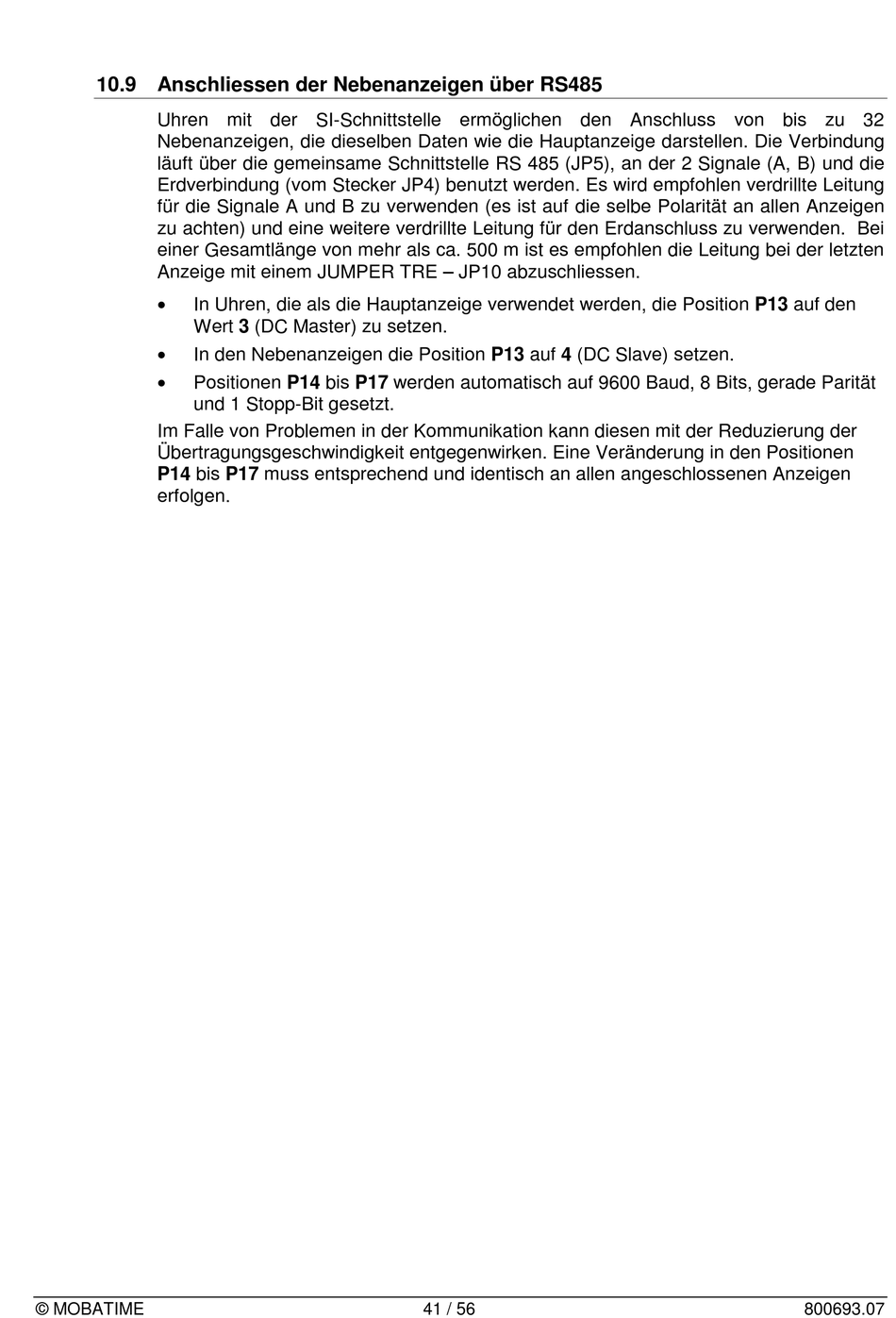

10.9 Anschliessen der Nebenanzeigen über RS485
Uhren mit der SI-Schnittstelle ermöglichen den Anschluss von bis zu 32
Nebenanzeigen, die dieselben Daten wie die Hauptanzeige darstellen. Die Verbindung
läuft über die gemeinsame Schnittstelle RS 485 (JP5), an der 2 Signale (A, B) und die
Erdverbindung (vom Stecker JP4) benutzt werden. Es wird empfohlen verdrillte Leitung
für die Signale A und B zu verwenden (es ist auf die selbe Polarität an allen Anzeigen
zu achten) und eine weitere verdrillte Leitung für den Erdanschluss zu verwenden. Bei
einer Gesamtlänge von mehr als ca. 500 m ist es empfohlen die Leitung bei der letzten
Anzeige mit einem JUMPER TRE – JP10 abzuschliessen.

In Uhren, die als die Hauptanzeige verwendet werden, die Position P13 auf den
Wert 3 (DC Master) zu setzen.

In den Nebenanzeigen die Position P13 auf 4 (DC Slave) setzen.

Positionen P14 bis P17 werden automatisch auf 9600 Baud, 8 Bits, gerade Parität
und 1 Stopp-Bit gesetzt.
Im Falle von Problemen in der Kommunikation kann diesen mit der Reduzierung der
Übertragungsgeschwindigkeit entgegenwirken. Eine Veränderung in den Positionen
P14 bis P17 muss entsprechend und identisch an allen angeschlossenen Anzeigen
erfolgen.
