4
Vor der Montage

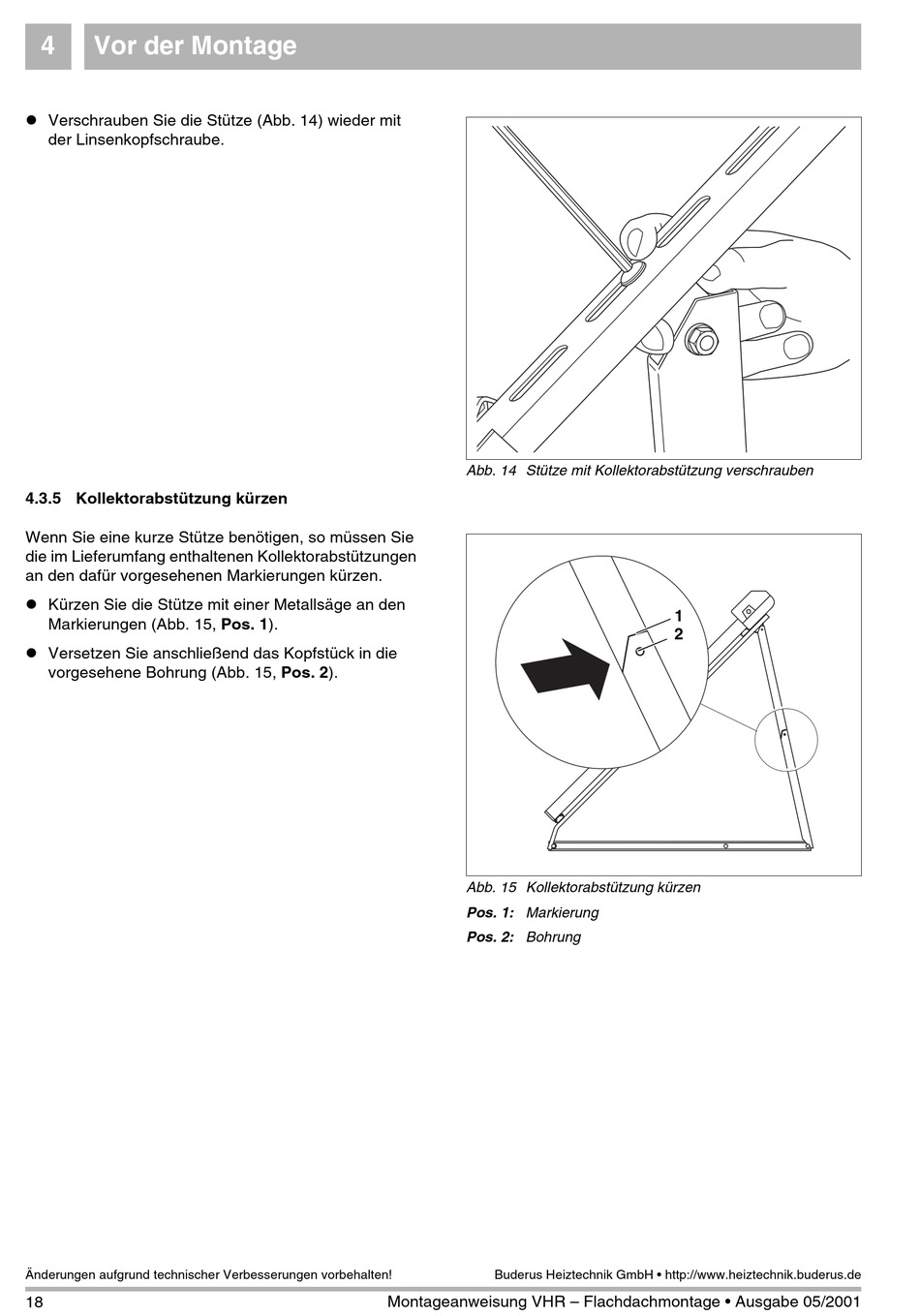

l Verschrauben Sie die Stütze (Abb. 14) wieder mit
der Linsenkopfschraube.
4.3.5 Kollektorabstützung kürzen
Wenn Sie eine kurze Stütze benötigen, so müssen Sie
die im Lieferumfang enthaltenen Kollektorabstützungen
an den dafür vorgesehenen Markierungen kürzen.
l Kürzen Sie die Stütze mit einer Metallsäge an den
Markierungen (Abb. 15, Pos. 1).
l Versetzen Sie anschließend das Kopfstück in die
vorgesehene Bohrung (Abb. 15, Pos. 2).
Änderungen aufgrund technischer Verbesserungen vorbehalten!
18
Abb. 14 Stütze mit Kollektorabstützung verschrauben
Abb. 15 Kollektorabstützung kürzen
Pos. 1: Markierung
Pos. 2: Bohrung
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Montageanweisung VHR – Flachdachmontage • Ausgabe 05/2001
1
2
