Vor der Montage

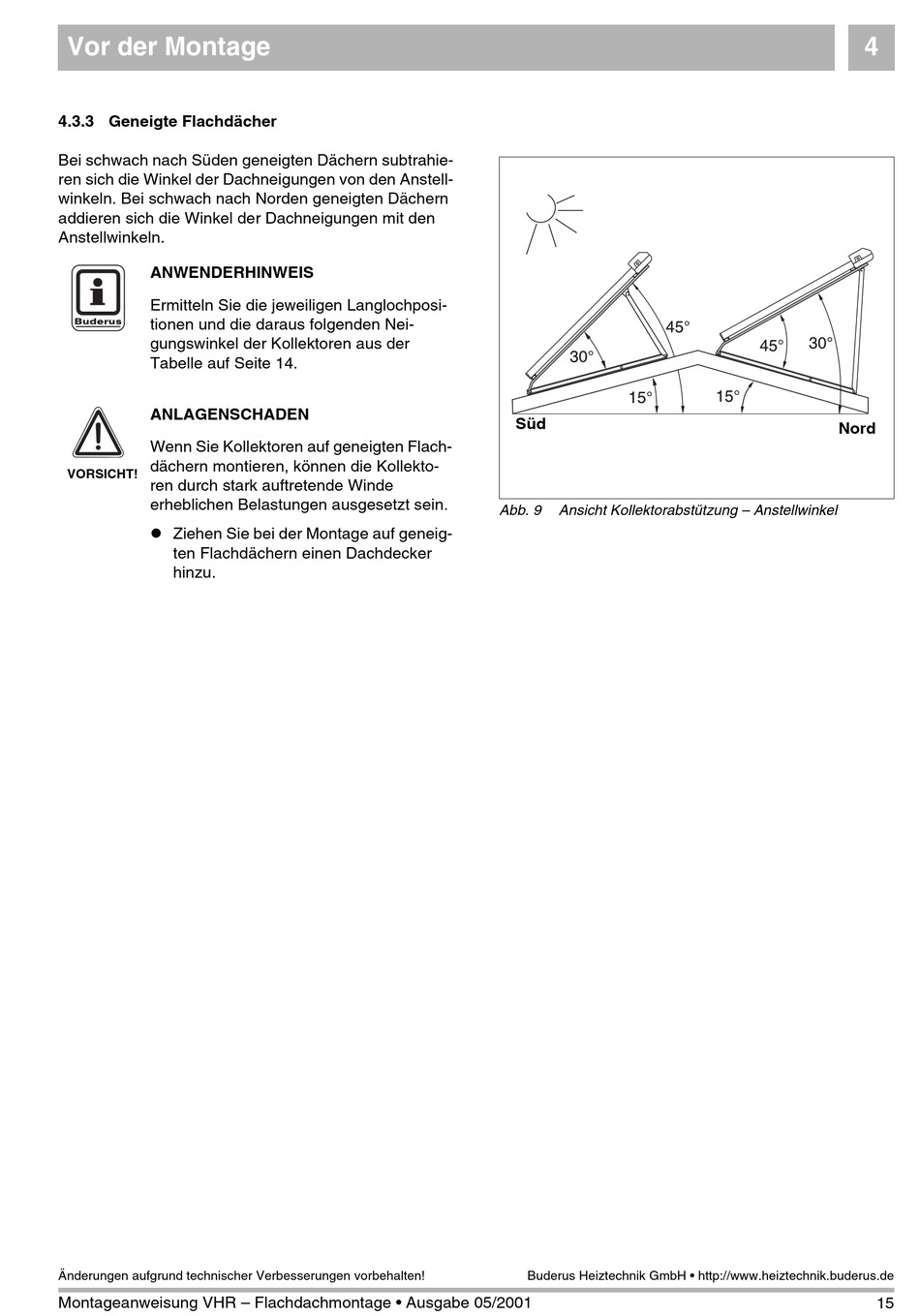

4.3.3 Geneigte Flachdächer
Bei schwach nach Süden geneigten Dächern subtrahie-
ren sich die Winkel der Dachneigungen von den Anstell-
winkeln. Bei schwach nach Norden geneigten Dächern
addieren sich die Winkel der Dachneigungen mit den
Anstellwinkeln.
ANWENDERHINWEIS
Ermitteln Sie die jeweiligen Langlochposi-
tionen und die daraus folgenden Nei-
gungswinkel der Kollektoren aus der
Tabelle auf Seite 14.
ANLAGENSCHADEN
Wenn Sie Kollektoren auf geneigten Flach-
dächern montieren, können die Kollekto-
VORSICHT!
ren durch stark auftretende Winde
erheblichen Belastungen ausgesetzt sein.
l Ziehen Sie bei der Montage auf geneig-
ten Flachdächern einen Dachdecker
hinzu.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanweisung VHR – Flachdachmontage • Ausgabe 05/2001
Süd
Abb. 9
Ansicht Kollektorabstützung – Anstellwinkel
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
4
Nord
15
