Installations- und Wartungsanleitung
Logasol SKR10 CPC, SKR5
Aufdachmontage
Vor Montage und Wartung sorgfältig lesen.

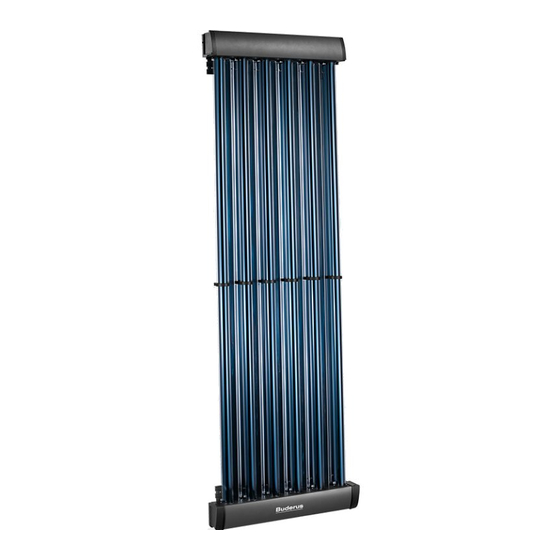

Vakuumröhrenkollektor für
solarthermische Systeme

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Buderus Logasol SKR10 CPC

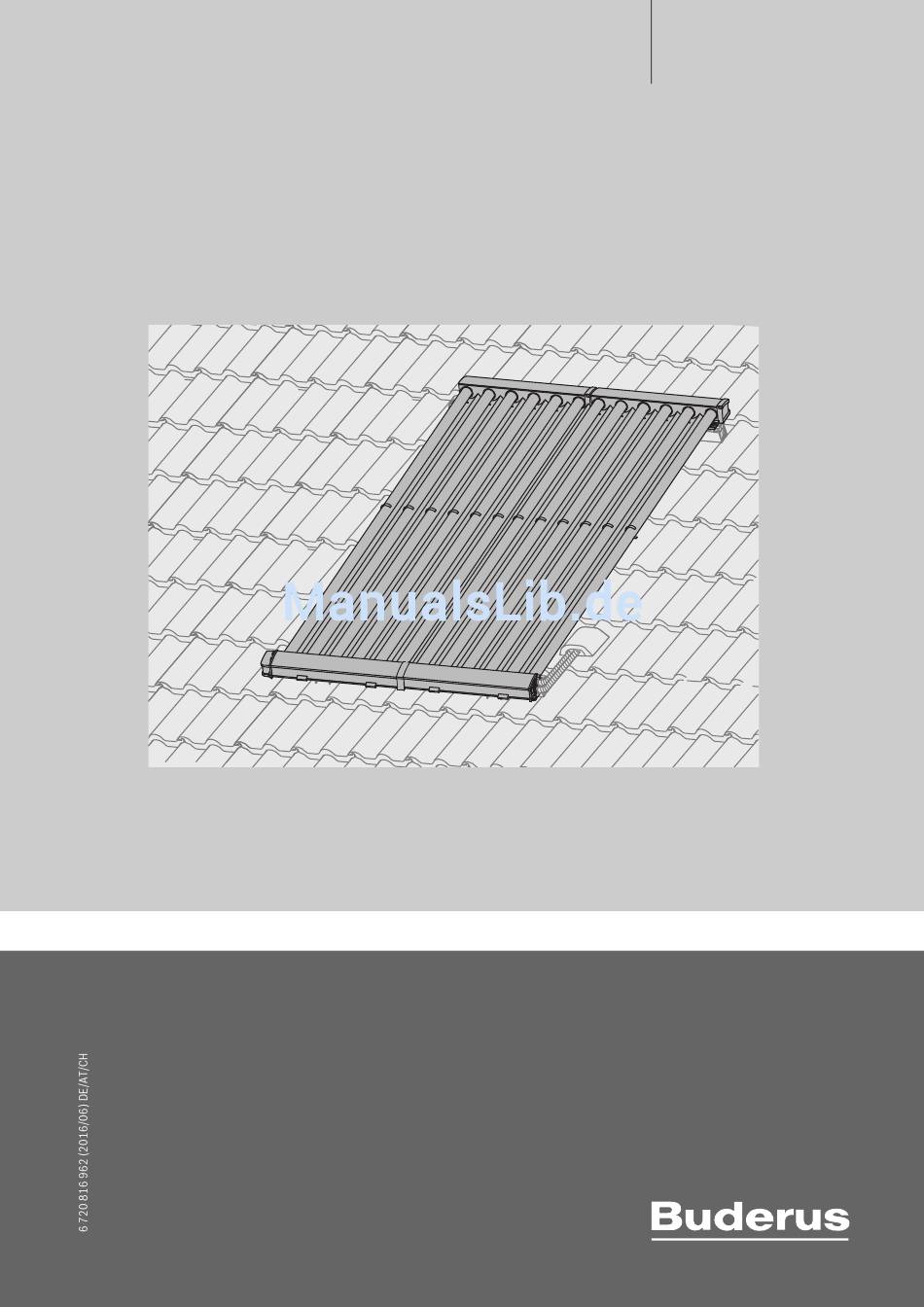

  • Seite 1 Vakuumröhrenkollektor für solarthermische Systeme Installations- und Wartungsanleitung Logasol SKR10 CPC, SKR5 Aufdachmontage Vor Montage und Wartung sorgfältig lesen.
  • Seite 2: Inhaltsverzeichnis

    Zwischenspiegel montieren (Zubehör) ... . 23 10.3 Endkappe und Zwischenblech montieren ..23 Logasol SKR10 CPC, SKR5 – 6 720 816 962 (2016/06)
  • Seite 3: Allgemeine Sicherheitshinweise

    Dachziegel bezeichnet. Dachanbindung Die Grafiken dieser Anleitung zeigen beispielhaft ein Dachziegel-Dach und die Dachanbindung für dieses Dach. Wenn die Montage für andere Dächer abweicht, wird darauf hingewiesen. Logasol SKR10 CPC, SKR5 – 6 720 816 962 (2016/06)
  • Seite 4: Technische Daten

    ( Bild 22, Seite 13). Daher beträgt die Dachziegelstärke zusammen mit der Dachlattenstärke zusammen max. 70 mm. ▶ Wenn das Öffnungsmaß des Dachhakens zu klein ist, den Dachhaken als Sparrenanker verwenden ( Bild 26, Seite 14). Logasol SKR10 CPC, SKR5 – 6 720 816 962 (2016/06)
  • Seite 5: Zubehör

    • Der Abstand zwischen Solarstation (Anschluss AG) und Unterkante Kollektorfeld muss mindestens 2 m betragen. • Die Mindestrohrleitungslänge (einfache Länge) zwischen Solarstati- on (Anschluss AG) und Kollektorfeld muss mindestens 10 m betra- gen. Logasol SKR10 CPC, SKR5 – 6 720 816 962 (2016/06)
  • Seite 6: Eg-Konformitätserklärung

    Bauteilen, die ebenfalls Installationsanleitungen enthalten. Weitere Anleitungen können sich in den Zubehören befinden. 6720816962-05.1ST Bild 4 Bauteile einer Solaranlage Kollektoren Solarstation mit Ausdehnungsgefäß, Temperatur- und Sicher- heitseinrichtungen Solarspeicher Solarregler Logasol SKR10 CPC, SKR5 – 6 720 816 962 (2016/06)
  • Seite 7: Lieferumfang

    2) Und für 1 Kollektor 3) Für 1 Kollektor: 626 mm lang, für 2 Kollektoren: 1254 mm lang, für 3 Kollektoren: 1874 mm lang 4) Montage-Sets für andere Dächer sind im Kapitel 6 beschrieben. Logasol SKR10 CPC, SKR5 – 6 720 816 962 (2016/06)
  • Seite 8: Anschluss-Set

    Kollektor und in der Verpackung liegende Einzelteile Kollektor mit Verbindungs-Set Anzahl Zwischenblech Hydraulischer Steckverbinder Klammer 1) VOB: Verdingungsordnung für Bauleistungen, Teil C: Allgemeine technische Ver- Tab. 8 In der Kollektor-Verpackung liegende Einzelteile tragsbedingungen für Bauleistungen (ADV) Logasol SKR10 CPC, SKR5 – 6 720 816 962 (2016/06)
  • Seite 9: Transport

    ▶ Damit der Transport der Kollektoren und der Montagematerialien er- leichtert wird, bei Bedarf folgende ausreichend tragfähigen Hilfsmit- tel nutzen: – Tragegurt – Dachdeckerleiter oder Einrichtungen für Schornsteinfegerarbei- 6720816962.07-1.ST – Anlegeaufzug Bild 10 Verschattungen vermeiden – Baugerüst Logasol SKR10 CPC, SKR5 – 6 720 816 962 (2016/06)
  • Seite 10: Anordnung Der Kollektoren

    (2 Reihen) 6720816962-27.1ST Bild 13 Maximal 14 Kollektoren, wechselseitiger Anschluss (1 Reihe) 6720816962-13.1ST Bild 16 Maximal 14 Kollektoren je Reihe (Parallelschaltung nach Tichel- mann) Absperrventil für Druckbefüllung (jede Kollektorreihe separat) Logasol SKR10 CPC, SKR5 – 6 720 816 962 (2016/06)
  • Seite 11: Platzbedarf Am Dach

    • Holzbohrer Ø 6 mm und Metallbohrer Ø 13 mm für Stockschrauben halten (Maß a). • Winkeltrennschleifer bei Biberschwanz-Eindeckung • Wasserwaage • Maurerschnur • Entlüftungsziegel oder Antennendurchgänge • Material zur Rohrdämmung Logasol SKR10 CPC, SKR5 – 6 720 816 962 (2016/06)
  • Seite 12: Montagereihenfolge

    Bild 21 Abstände der Dachanbindungen (Dachhaken, Sonderdachhaken oder Stockschraube) [G1] Grundausführung für 1 Kollektor [G2] Grundausführung für 2 Kollektoren [G3] Grundausführung für 3 Kollektoren [E2] Erweiterung für 2 Kollektoren [E3] Erweiterung für 3 Kollektoren Logasol SKR10 CPC, SKR5 – 6 720 816 962 (2016/06)
  • Seite 13: Dachhaken Bei Dachziegeln Montieren

    6720640298-07.1ST Bild 22 Dachhaken-Unterteil drehen, Maße in mm Dachhaken an Dachlatte einhängen ▶ Im Bereich der Dachhaken-Positionen Dachziegel hochschieben. 6720803995-24.1ST Bild 25 Profilierte Dachziegel 6720640298-08.1ST Bild 23 Eingehängter Dachhaken Logasol SKR10 CPC, SKR5 – 6 720 816 962 (2016/06)
  • Seite 14 ▶ Abstützung vorne [2] so auf den Dachziegel legen, dass die Abstüt- zung bei Belastung in einem Wellental aufliegt. 6720803995-24.1ST Bild 29 Profilierte Dachziegel > 30 mm 6720640298-56.2ST Bild 27 Sparrenanker auf Brett/Bohle befestigt Logasol SKR10 CPC, SKR5 – 6 720 816 962 (2016/06)
  • Seite 15: Dachhaken Bei Biberschwanzziegeln Montieren

    [2]. Mutter noch nicht festdrehen. 6720640298-32.1ST Bild 31 Dachhaken montieren ▶ Anliegende Biberschwanzziegel zuschneiden (gestrichelte Linien [1]). 6720640298-01.1ST Bild 30 Dachhaken vorbereiten Dachhaken-Unterteil Oberes Loch verwenden 6720640298-30.1ST Abtrennen, wenn erforderlich Bild 32 Biberschwanzziegel zuschneiden Logasol SKR10 CPC, SKR5 – 6 720 816 962 (2016/06)
  • Seite 16: Sonderdachhaken Bei Schiefer-/Schindel-Platten Montieren

    Die Montage der Stockschraube erfolgt analog zur Mon- Damit ein genaues senkrechtes Bohren möglich ist, emp- tage auf dem Wellplatten-Dach ( Kapitel 6.6, fehlen wir eine Bohrschablone anzufertigen. Seite 16). Logasol SKR10 CPC, SKR5 – 6 720 816 962 (2016/06)
  • Seite 17 35 mm 70 mm 90° 40 mm 65 mm 45 mm 60 mm 50 mm 55 mm 6720640298.10-1.ST 55 mm 50 mm Bild 36 Vorbohren 60 mm 45 mm Tab. 10 Logasol SKR10 CPC, SKR5 – 6 720 816 962 (2016/06)
  • Seite 18: Montage Der Profilschienen

    ▶ Waagerechte Profilschienen mit Innensechskantschlüssel 5 mm und Schraube M8 auf die senkrechten Profilschienen schrauben. 6720816962-41.1ST Bild 40 Mit Haltebock: Profilschiene mit 2 Schrauben befestigen 6720816962-17.1ST 6720816962-17.1ST Bild 43 Profilschienen mit Schraube und Nietmutter verbinden Logasol SKR10 CPC, SKR5 – 6 720 816 962 (2016/06)
  • Seite 19: Abrutschsicherung Montieren

    Funktion. Sie erleichtern nur die Montage. 6720816962-33.1ST 6720816962-33.1ST Bild 45 Abrutschsicherungen montieren (weiße Dreiecke = alternative Positionen) ▶ Hinweise aus dem Kapitel 5.2 (Seite 10) zur Anordnung der Kollekto- ren beachten. Logasol SKR10 CPC, SKR5 – 6 720 816 962 (2016/06)
  • Seite 20: Einseitige Kollektorspanner Links Montieren

    ▶ Verpackungsdeckel oben und unten entfernen. an den Sollbruchstellen. ▶ Verbindungs-Set entnehmen. 3. 3. 1. 1. 2. 2. 1. 1. 6720816962-45.1ST Bild 48 Verpackungsdeckel entfernen 6720816962-21.1ST 6720816962-21.1ST Bild 50 Ersten Kollektor befestigen Logasol SKR10 CPC, SKR5 – 6 720 816 962 (2016/06)
  • Seite 21: Zweiten Kollektor Montieren

    ▶ Alle weiteren Kollektoren genauso montieren. ▶ Zweiten Kollektor auf die Profilschienen legen und in die Abrutschsi- cherungen gleiten lassen. ▶ Verbindungs-Set aus dem Transportschutz entnehmen. ▶ Transportschutz von den Kollektoranschlüssen entfernen. Logasol SKR10 CPC, SKR5 – 6 720 816 962 (2016/06)
  • Seite 22: Einseitige Kollektorspanner Rechts Montieren

    Bild 56 Kollektorspanner montieren 6720816962-36.1ST Bild 57 Kollektortemperaturfühler vorsichtig herausziehen Vorlauf linke Seite: Kollektorfühlerkabel bis zur roten Markierung herausziehen und durch die Aussparung führen (erst dann den 2. Kollektor montieren) Logasol SKR10 CPC, SKR5 – 6 720 816 962 (2016/06)
  • Seite 23: Hydraulischer Anschluss

    Bild 58 Anschlussrohre und Fühlerkabel durch das Dach führen, Dar- stellung ohne Dämmung (hier: gleichseitiger Anschluss) 6720816962-25.1ST 6720816962-25.1ST Vorlauf zum Speicher (heiß, roter Transportschutz, “hot”) Bild 60 Kappen montieren (hier: gleichseitiger Anschluss) Rücklauf vom Speicher (kalt, blauer Transportschutz, “cold”) Logasol SKR10 CPC, SKR5 – 6 720 816 962 (2016/06)
  • Seite 24: Abschlussarbeiten

    ▶ Rohrleitungen im Außenbereich mit UV-, wetter- und hochtempera- turbeständigem Material (150 °C) dämmen. ▶ Rohrleitungen im Innenbereich mit hochtemperaturbeständigem Material (150 °C) dämmen. ▶ Dämmungen bei Bedarf vor Vogelfraß schützen. Logasol SKR10 CPC, SKR5 – 6 720 816 962 (2016/06)
  • Seite 25: Kollektorfolie Entfernen

    ▶ Bei starker Verschmutzung den Kollektor vorsichtig mit Wasser reini- gen. Keinen Hochdruckreiniger verwenden! ▶ Sicherstellen, dass die Entwässerungslöcher im Kollektorprofil frei sind und Wasser abfließen kann. 6720816962.48-1.ST 6720816962.48-1.ST Bild 65 Entwässerungslöcher im Kollektorprofil müssen frei sein Logasol SKR10 CPC, SKR5 – 6 720 816 962 (2016/06)
  • Seite 26: Wartung/Inspektion

    Tab. 13 Kollektortemperaturfühler ersetzen Da in jedem Kollektor ein Temperaturfühler vorhanden ist, können Sie im Servicefall den Temperaturfühler des Kollektors daneben verwenden ( Kapitel 8.2, Seite 22). Logasol SKR10 CPC, SKR5 – 6 720 816 962 (2016/06)
  • Seite 27 Notizen Logasol SKR10 CPC, SKR5 – 6 720 816 962 (2016/06)
