Vor der Montage
4.5
Maß nehmen
ANWENDERHINWEIS
Bestimmen Sie die Lage des Kollektorfel-
des auf dem Dach sehr sorgfältig und ach-
ten Sie auf die richtige Ausrichtung der
Kollektoren.
4.5.1 Freien Abstand zwischen den Kollektorreihen
festlegen
Der Mindestabstand zwischen den Kollektorreihen wird
durch den Neigungswinkel bestimmt (siehe neben ste-
hende Tabelle).
ANWENDERHINWEIS
Beachten Sie bei mehrreihigen Kollektor-
feldern, dass der freie Abstand zwischen
den einzelnen Reihen so groß ist, dass
sich keine Verschattungen ergeben.
l Halten Sie sich entweder an die Tabellenwerte oder
ermitteln Sie rechnerisch (Planungsunterlage „Solar-
technik Logasol") den erforderlichen Abstand.
ANWENDERHINWEIS
Lassen Sie bei Reihenschaltung die unbe-
schattete erste Kollektorreihe als hydrau-
lisch letzte durchströmen. Sie stellen damit
sicher, dass die Position des Kollektorfüh-
lers nicht beschattet wird.

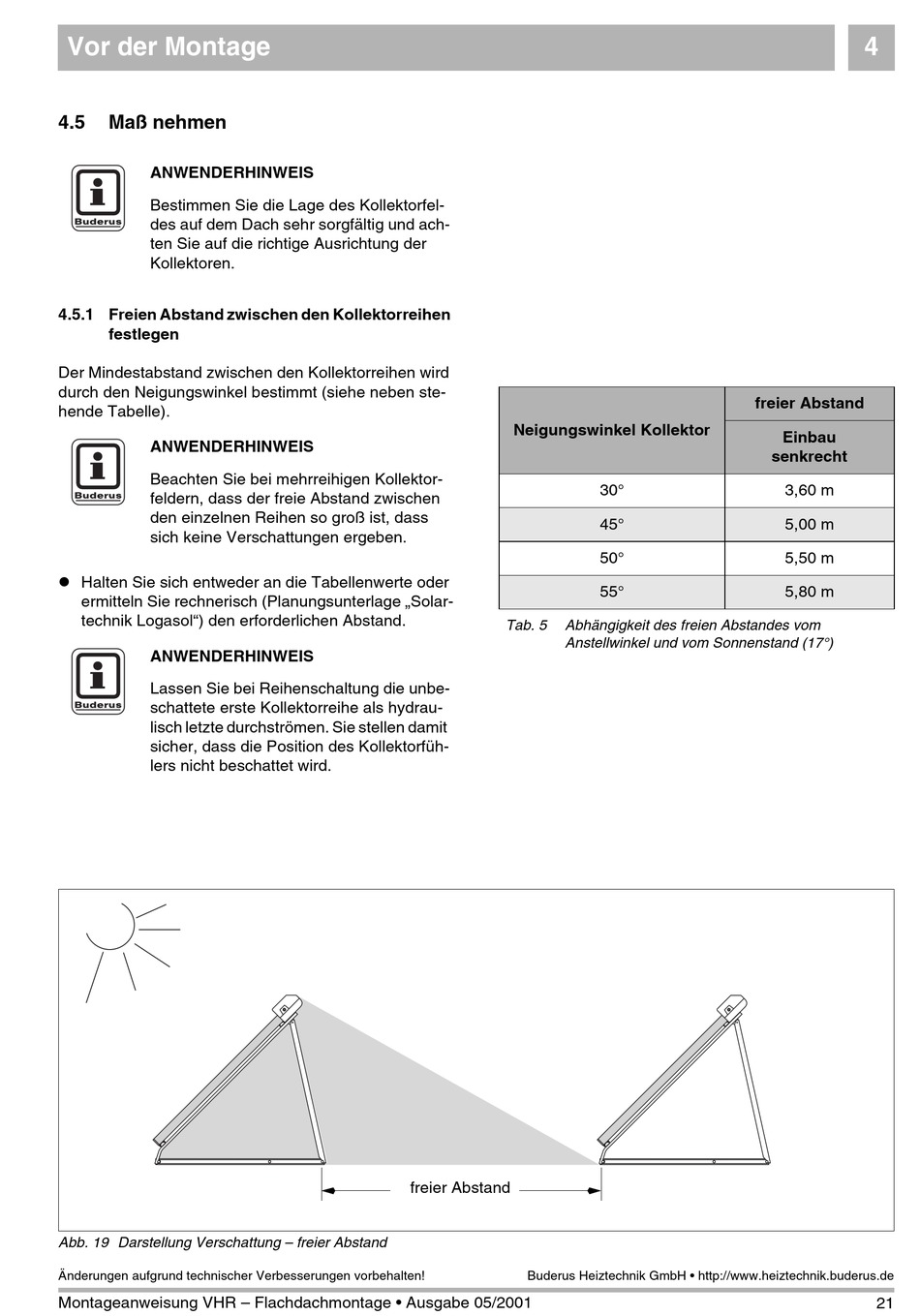

Abb. 19 Darstellung Verschattung – freier Abstand
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanweisung VHR – Flachdachmontage • Ausgabe 05/2001
Neigungswinkel Kollektor
Tab. 5
Abhängigkeit des freien Abstandes vom
Anstellwinkel und vom Sonnenstand (17°)
freier Abstand
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
freier Abstand
senkrecht
30°
45°
50°
55°
4
Einbau
3,60 m
5,00 m
5,50 m
5,80 m
21
