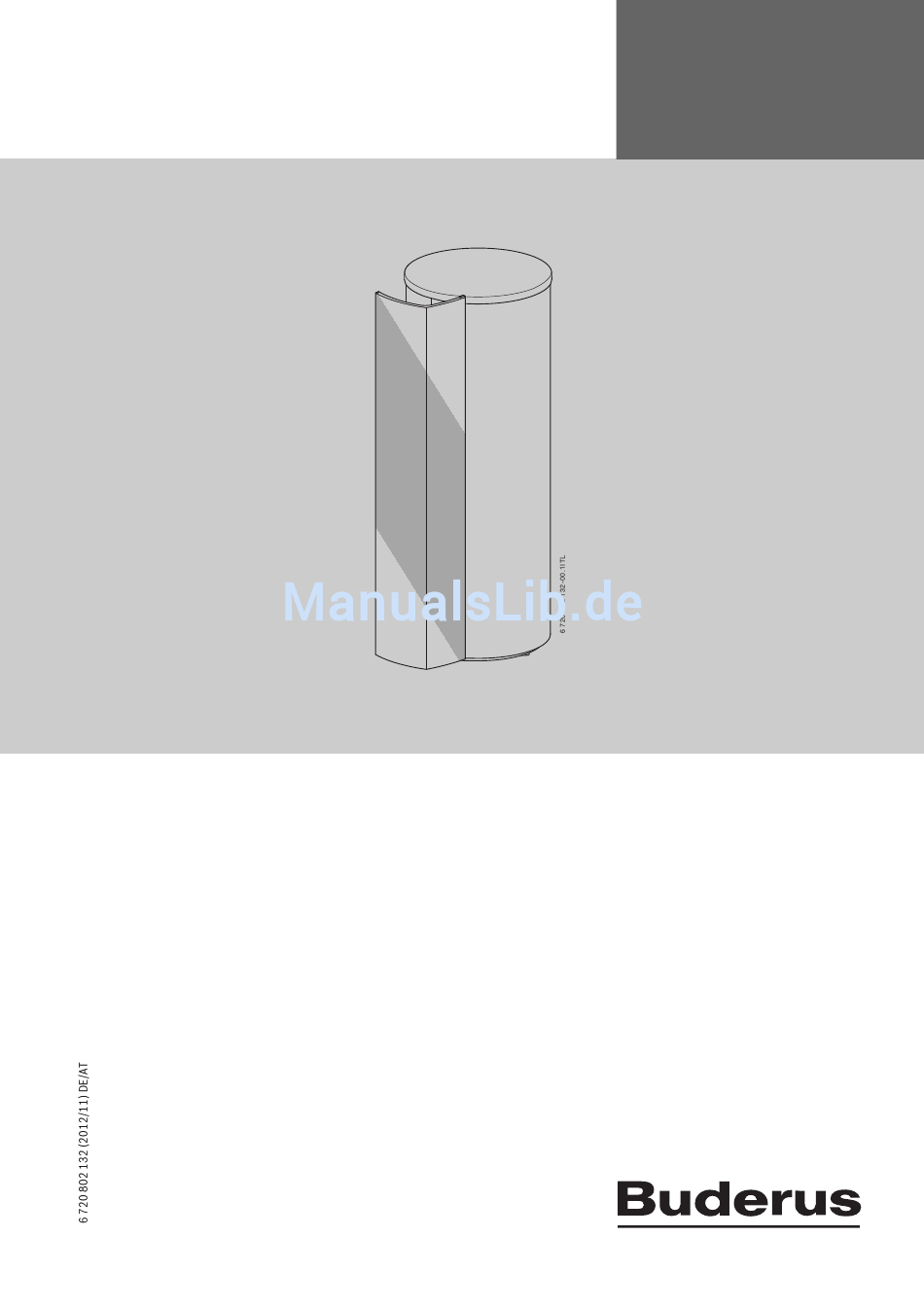

Installations- und Wartungs- anleitung Design-Solarstation Vor Installation und Wartung sorgfältig lesen. KS0105 T | KS0105 T SM100 | KS0105 T SM100 eco...
Symbol Bedeutung ▶ Handlungsschritt Querverweis auf andere Stellen im Dokument oder auf andere Dokumente • Aufzählung/Listeneintrag – Aufzählung/Listeneintrag (2. Ebene) Tab. 1 KS0105 T | KS0105 T SM100 | KS0105 T SM100 eco – 6 720 802 132 (2012/11)
Die Solarstation ausschließlich mit Propylenglykol-Wassergemischen (Solarflüssigkeit L oder LS) betreiben. Die Verwendung eines anderen Mediums ist unzulässig. 6 720 802 132-36.1ITL Bild 2 Solarstation ohne Verkleidung KS0105 T | KS0105 T SM100 | KS0105 T SM100 eco – 6 720 802 132 (2012/11)
Die Solaranlage wird durch Druckbefüllung entlüftet ( Kapitel 6.2, Seite 11). Solarspeicher • Aufstellung und Montage des Speichers • Inbetriebnahme des Speichers • Wartung des Speichers KS0105 T | KS0105 T SM100 | KS0105 T SM100 eco – 6 720 802 132 (2012/11)
(mindestens bis 150 °C). ▶ Keine Kunststoffleitungen (z. B. PE-Rohr) oder ver- zinkte Rohrleitungen verwenden. 1) Bezug: Beuth-Verlag GmbH, Burggrabenstraße 6, 10787 Berlin KS0105 T | KS0105 T SM100 | KS0105 T SM100 eco – 6 720 802 132 (2012/11)
Seite 7
▶ Dämmungen bei Bedarf vor Vogelfraß schützen. > 150 °C > 150 °C 6720801165.10-1.ST 6 720 802 132-29.1ITL Bild 9 Mindestanforderungen der Dämmung Bild 8 Solarstation Kollektor-Rücklaufanschluss KS0105 T | KS0105 T SM100 | KS0105 T SM100 eco – 6 720 802 132 (2012/11)
Montageplatte angebracht in Betrieb nehmen. werden soll). Bei Wandmontage muss der Winkel an die- ser Stelle nicht montiert werden. KS0105 T | KS0105 T SM100 | KS0105 T SM100 eco – 6 720 802 132 (2012/11)
30 cm oberhalb der Solarstation im Rücklauf instal- lieren. ▶ Rohrleitungen zum und vom Vorschaltgefäß mit Rohrschellen [2] befestigen. Das Vorschaltgefäß in senkrechter Lage montieren. KS0105 T | KS0105 T SM100 | KS0105 T SM100 eco – 6 720 802 132 (2012/11)
Solarstation führen, sonst kann die Verkleidung nicht mehr angebracht werden. ▶ Rohrleitungen ablängen und bis zum Anschlag in die Klemmringver- schraubung [4] einschieben. KS0105 T | KS0105 T SM100 | KS0105 T SM100 eco – 6 720 802 132 (2012/11)
Absperrarmaturen nur im Vorlauf montieren. Tab. 6 Bei parallel verschalteten Kollektorfeldern muss jedes einzelne Kollek- torfeld gespült werden. ▶ Im Vorlauf glykol- und temperaturbeständige Absperrarmaturen [1] montieren. KS0105 T | KS0105 T SM100 | KS0105 T SM100 eco – 6 720 802 132 (2012/11)
▶ Langsam spülen, dann den Volumenstrom schrittweise erhöhen. ▶ Rohrleitungen ca. 30 Minuten spülen, bis die Solarflüssigkeit in den Schläuchen und in dem Behälter blasenfrei ist. KS0105 T | KS0105 T SM100 | KS0105 T SM100 eco – 6 720 802 132 (2012/11)
▶ Kugelhahn [3] auf 0° stellen (Schwerkraftbremse funktionsbereit). ▶ Damit sich Restluft im Luftabscheider absetzen kann, Solarpumpe auf die höchste Stufe stellen und mindestens 15 Minuten laufen lassen. KS0105 T | KS0105 T SM100 | KS0105 T SM100 eco – 6 720 802 132 (2012/11)
Gerät kann separat bestellt werden. 1 m Edelstahlwellrohr DN20 0,41 l 1 m Edelstahlwellrohr DN25 0,61 l Tab. 9 Füllvolumen der einzelnen Anlagenteile KS0105 T | KS0105 T SM100 | KS0105 T SM100 eco – 6 720 802 132 (2012/11)
▶ Schlauch unter der Pumpe lösen und Inhalt in Behälter entleeren. 6 720 802 132-31.1ITL Bild 24 Schwerkraftbremse funktionsbereit Solarpumpe Einstellschraube am Durchflussbegrenzer Ablesekante für die Durchflussmenge Entlüftung am Luftabscheider KS0105 T | KS0105 T SM100 | KS0105 T SM100 eco – 6 720 802 132 (2012/11)
1 2 1 2 230 V AC 230 V AC TS1 TS2 TS12 TS13 6 720 802 132-37.1ITL Anschlussplan für KS0105 T SM100 eco KS0105 T | KS0105 T SM100 | KS0105 T SM100 eco – 6 720 802 132 (2012/11)
