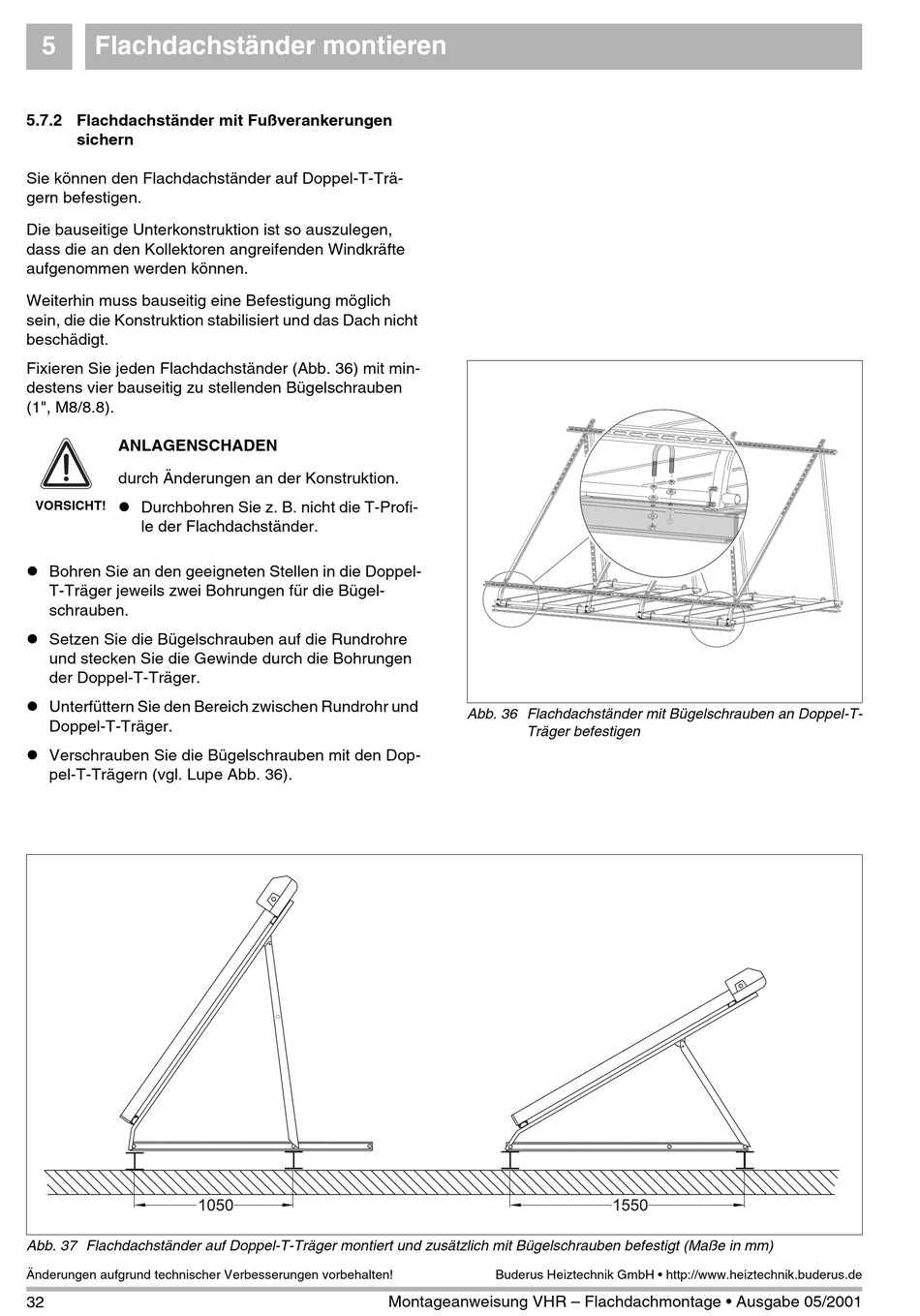

5
Flachdachständer montieren
5.7.2 Flachdachständer mit Fußverankerungen
sichern
Sie können den Flachdachständer auf Doppel-T-Trä-
gern befestigen.
Die bauseitige Unterkonstruktion ist so auszulegen,
dass die an den Kollektoren angreifenden Windkräfte
aufgenommen werden können.
Weiterhin muss bauseitig eine Befestigung möglich
sein, die die Konstruktion stabilisiert und das Dach nicht
beschädigt.
Fixieren Sie jeden Flachdachständer (Abb. 36) mit min-
destens vier bauseitig zu stellenden Bügelschrauben
(1", M8/8.8).
ANLAGENSCHADEN
durch Änderungen an der Konstruktion.
l Durchbohren Sie z. B. nicht die T-Profi-
VORSICHT!
le der Flachdachständer.
l Bohren Sie an den geeigneten Stellen in die Doppel-
T-Träger jeweils zwei Bohrungen für die Bügel-
schrauben.
l Setzen Sie die Bügelschrauben auf die Rundrohre
und stecken Sie die Gewinde durch die Bohrungen
der Doppel-T-Träger.
l Unterfüttern Sie den Bereich zwischen Rundrohr und
Doppel-T-Träger.
l Verschrauben Sie die Bügelschrauben mit den Dop-
pel-T-Trägern (vgl. Lupe Abb. 36).
Abb. 37 Flachdachständer auf Doppel-T-Träger montiert und zusätzlich mit Bügelschrauben befestigt (Maße in mm)
Änderungen aufgrund technischer Verbesserungen vorbehalten!
32
Abb. 36 Flachdachständer mit Bügelschrauben an Doppel-T-
Träger befestigen
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Montageanweisung VHR – Flachdachmontage • Ausgabe 05/2001
