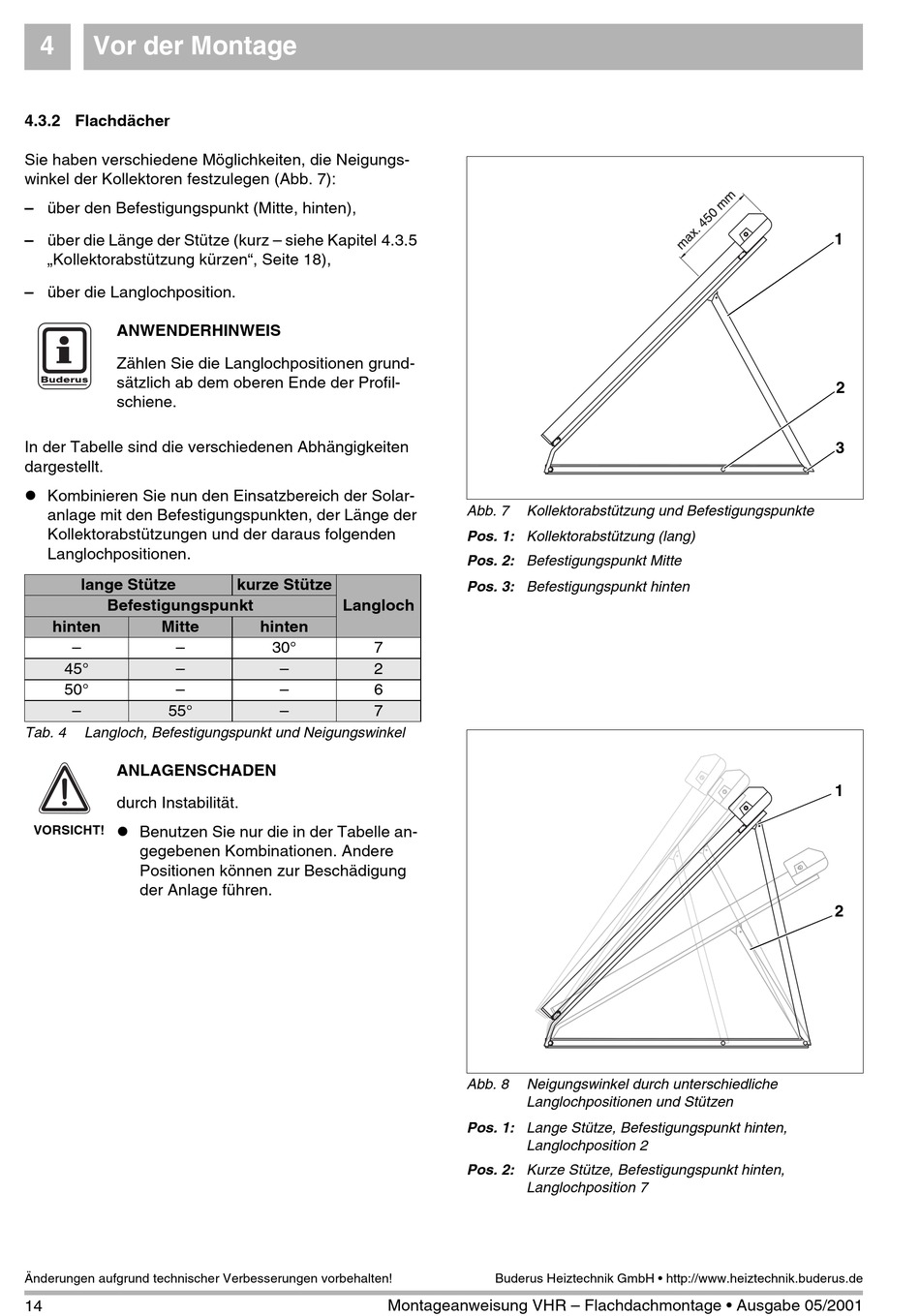

Vor der Montage
4.3.2 Flachdächer
Sie haben verschiedene Möglichkeiten, die Neigungs-
winkel der Kollektoren festzulegen (Abb. 7):
– über den Befestigungspunkt (Mitte, hinten),
– über die Länge der Stütze (kurz – siehe Kapitel 4.3.5
„Kollektorabstützung kürzen", Seite 18),
– über die Langlochposition.
ANWENDERHINWEIS
Zählen Sie die Langlochpositionen grund-
sätzlich ab dem oberen Ende der Profil-
schiene.
In der Tabelle sind die verschiedenen Abhängigkeiten
dargestellt.
l Kombinieren Sie nun den Einsatzbereich der Solar-
anlage mit den Befestigungspunkten, der Länge der
Kollektorabstützungen und der daraus folgenden
Langlochpositionen.
lange Stütze
Befestigungspunkt
hinten
Mitte
–
–
45°
–
50°
–
–
55°
Tab. 4
Langloch, Befestigungspunkt und Neigungswinkel
ANLAGENSCHADEN
durch Instabilität.
l Benutzen Sie nur die in der Tabelle an-
VORSICHT!
gegebenen Kombinationen. Andere
Positionen können zur Beschädigung
der Anlage führen.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
14
kurze Stütze
Langloch
hinten
30°
7
–
2
–
6
–
7
Montageanweisung VHR – Flachdachmontage • Ausgabe 05/2001
Abb. 7
Kollektorabstützung und Befestigungspunkte
Pos. 1: Kollektorabstützung (lang)
Pos. 2: Befestigungspunkt Mitte
Pos. 3: Befestigungspunkt hinten
Abb. 8
Neigungswinkel durch unterschiedliche
Langlochpositionen und Stützen
Pos. 1: Lange Stütze, Befestigungspunkt hinten,
Langlochposition 2
Pos. 2: Kurze Stütze, Befestigungspunkt hinten,
Langlochposition 7
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
1
2
3
1
2
