Vor der Montage
Rohrleitungs-Grundbausatz VHR (pro Kollektorfeld)
– Abb. 3
Pos. 1:
Anschlussrohre VRK, inklusive O-
Ring-Dichtungen
Pos. 2:
Rohrschellen VRK
Pos. 3:
Kugelhahn 3/8", I/A mit Flügelgriff
Pos. 4:
Durchführungstüllen 40 × 3 mm
Pos. 5:
Armaturenfett VRK
Pos. 6:
Klemmring-T-Stück 22 × 22 × ½"
Pos. 7:
Klemmringverschraubungen
¾" × 22 mm
Pos. 8:
Klemmringverschraubungen
22 × 22 mm
Pos. 9:
Tauchhülse R½, PG-Verschraubung
und Quetschdichtung
Pos. 10:
Lufttopf
Pos. 11:
Automatischer Schnellentlüfter R 3/8",
inklusive Wetterschutzkappe
Pos. 12:
Edelstahlwellschläuche DN 16,
22 × 900 mm
Pos. 13:
Dämmung Ø 22 × 19 mm, 2 m lang
Pos. 14:
Kupferrohr Ø 22, 49 mm lang
Änderungen aufgrund technischer Verbesserungen vorbehalten!
10
2 ×
2 ×
7
1 ×
2 ×
6
1 ×
1 ×
2 ×
5
3 ×
4
1 ×
1 ×
3
1 ×
2 ×
2
2 ×
1 ×
1

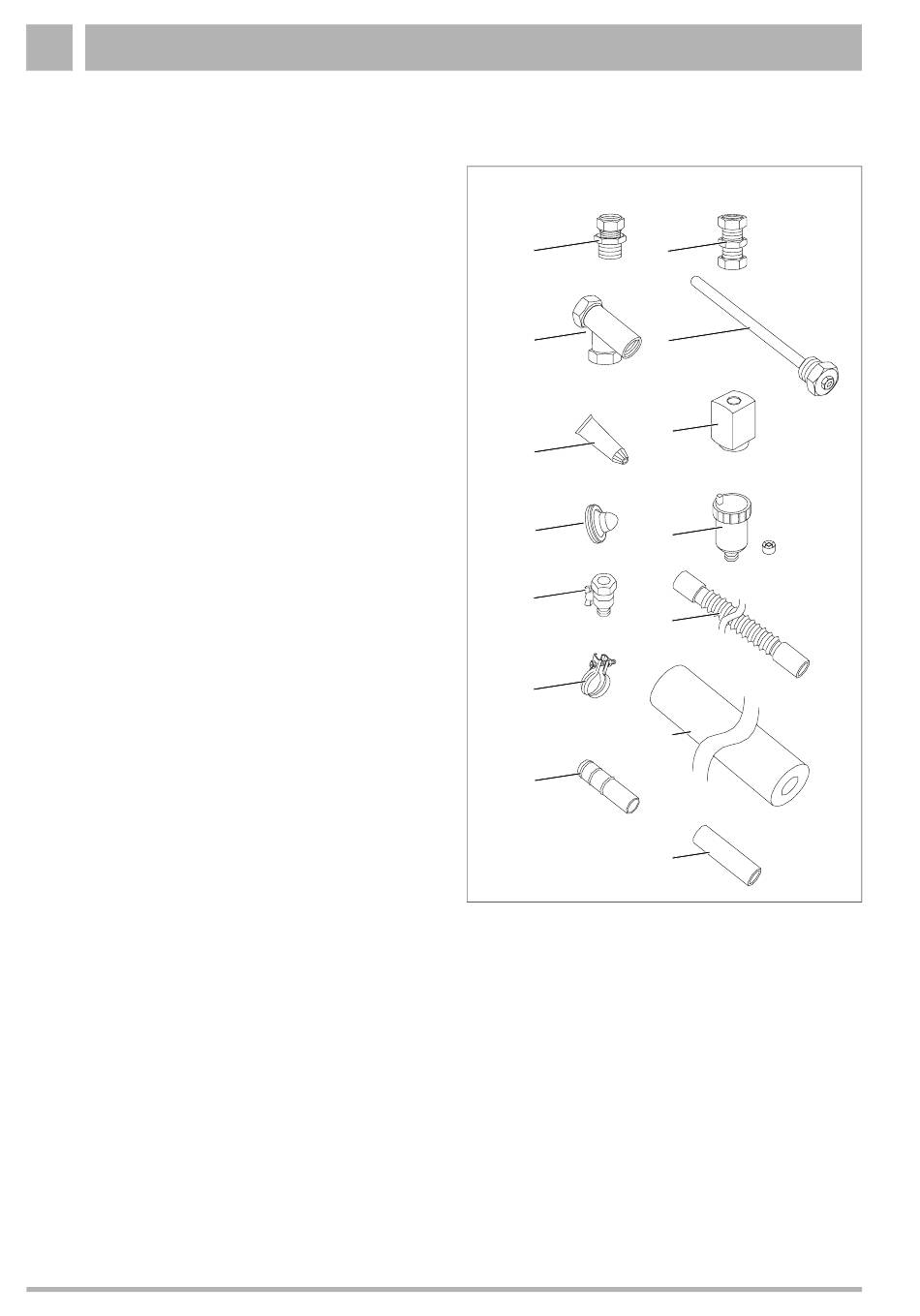

Abb. 3
Rohrleitungs-Grundbausatz VHR
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Montageanweisung VHR – Flachdachmontage • Ausgabe 05/2001
8
9
10
11
12
13
14
