4
Vor der Montage

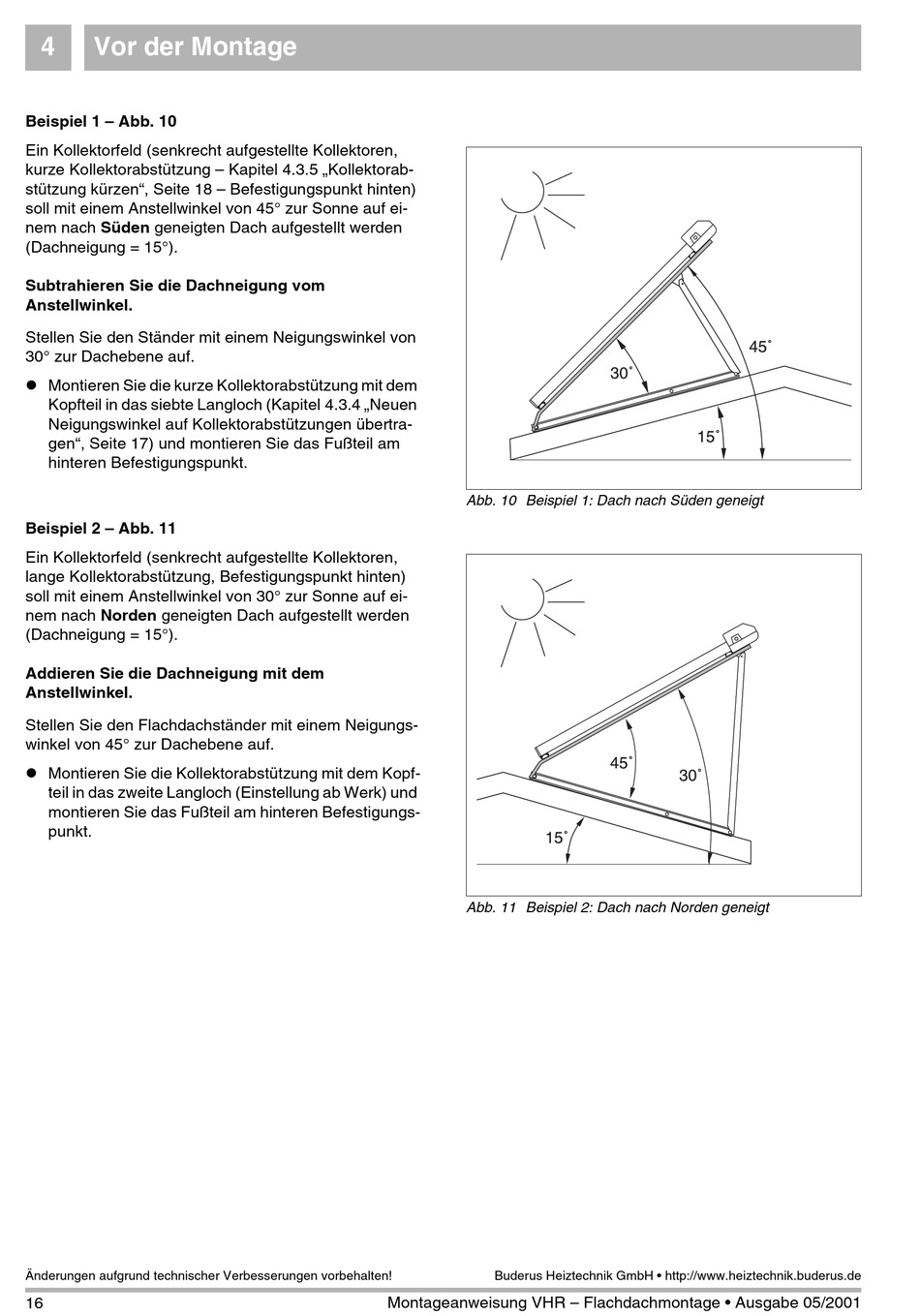

Beispiel 1 – Abb. 10
Ein Kollektorfeld (senkrecht aufgestellte Kollektoren,
kurze Kollektorabstützung – Kapitel 4.3.5 „Kollektorab-
stützung kürzen", Seite 18 – Befestigungspunkt hinten)
soll mit einem Anstellwinkel von 45° zur Sonne auf ei-
nem nach Süden geneigten Dach aufgestellt werden
(Dachneigung = 15°).
Subtrahieren Sie die Dachneigung vom
Anstellwinkel.
Stellen Sie den Ständer mit einem Neigungswinkel von
30° zur Dachebene auf.
l Montieren Sie die kurze Kollektorabstützung mit dem
Kopfteil in das siebte Langloch (Kapitel 4.3.4 „Neuen
Neigungswinkel auf Kollektorabstützungen übertra-
gen", Seite 17) und montieren Sie das Fußteil am
hinteren Befestigungspunkt.
Beispiel 2 – Abb. 11
Ein Kollektorfeld (senkrecht aufgestellte Kollektoren,
lange Kollektorabstützung, Befestigungspunkt hinten)
soll mit einem Anstellwinkel von 30° zur Sonne auf ei-
nem nach Norden geneigten Dach aufgestellt werden
(Dachneigung = 15°).
Addieren Sie die Dachneigung mit dem
Anstellwinkel.
Stellen Sie den Flachdachständer mit einem Neigungs-
winkel von 45° zur Dachebene auf.
l Montieren Sie die Kollektorabstützung mit dem Kopf-
teil in das zweite Langloch (Einstellung ab Werk) und
montieren Sie das Fußteil am hinteren Befestigungs-
punkt.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
16
Abb. 10 Beispiel 1: Dach nach Süden geneigt
Abb. 11 Beispiel 2: Dach nach Norden geneigt
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Montageanweisung VHR – Flachdachmontage • Ausgabe 05/2001
