ProCon Kompakt

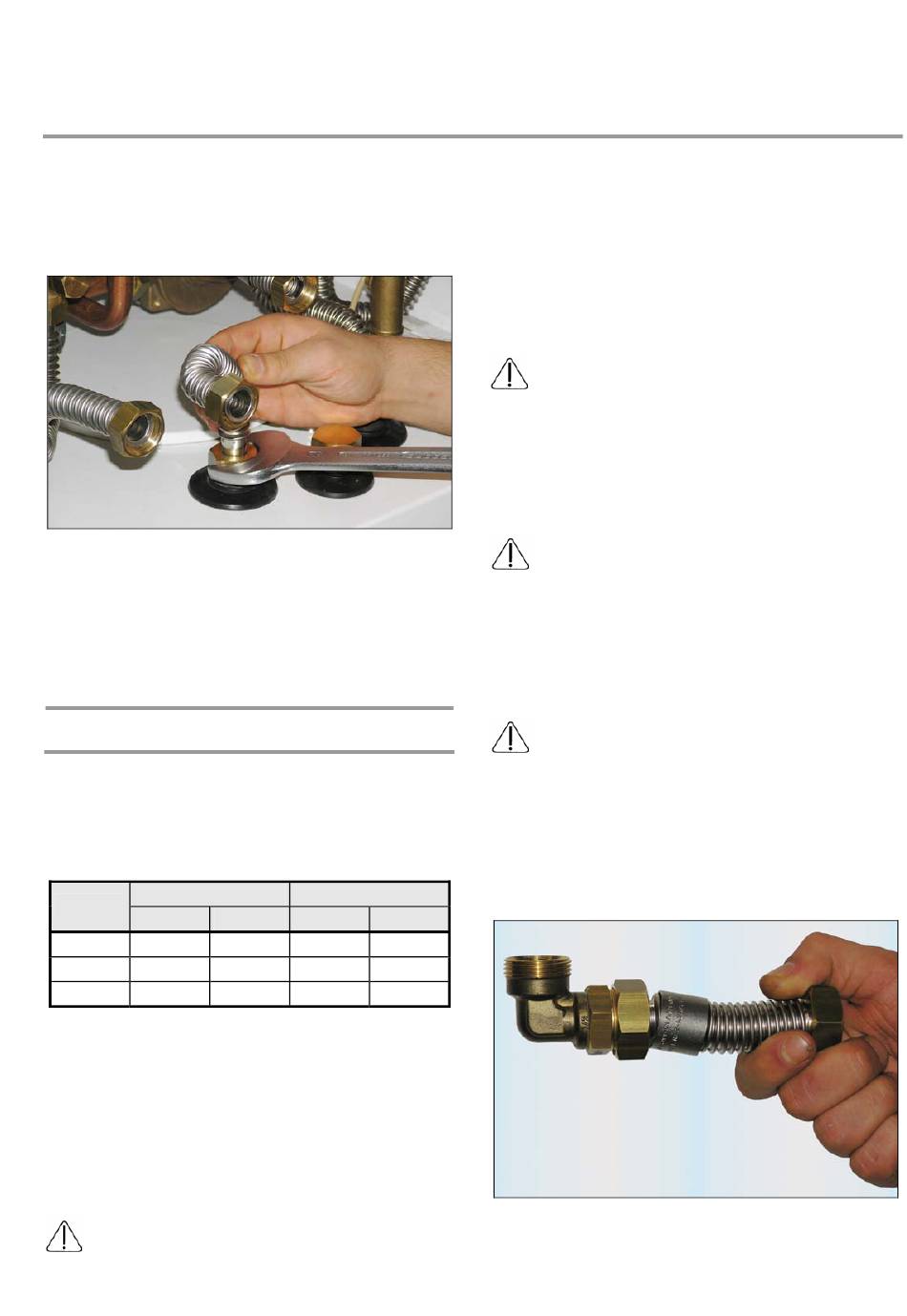

• Montage Warmwasserrohr
Montieren Sie das vorgebogene Warmwasserrohr auf dem
Warmwasseranschluss des Speichers und ziehen Sie die Über-
wurfmutter fest an (Dichtung nicht vergessen!).
Abb. 9:
• Montage Zirkulationsrohr
Falls gewünscht, montieren Sie das Zirkulationsrohr auf den Zir-
kulationsanschluss des Speichers, wie bei den anderen Rohren
auch. (Vorher die Kappe demontieren, Dichtung nicht verges-
sen!)
2.4
Gasanschluss
• Erläuterungen
Der ProCon ist ein Gasgerät der Kategorie II2ELL3P.
Der Wobbe-Index der Gasgruppen liegt in den folgenden Berei-
chen:
Ws min.
Gruppe
[MJ/m³]
E
40,9
LL
34,4
P
72,9
Gase der Gruppe E umfassen Gase der Gruppe H; Gase der
Gruppe LL umfassen Gase der Gruppe L.
Bei der Auslieferung ist das Gas-Brennwertgerät auf Erdgas E
(Prüfgas G 20) eingestellt. Für den Betrieb mit Erdgas LL muss
die Gas-Kompaktarmatur neu eingestellt werden. Bei Umstel-
lung auf Flüssiggasbetrieb muss der Umbausatz für Flüssiggas
bestellt und eingebaut werden (s. Seite 14 Gasdüse wechseln).
• Den Gasanschluss herstellen
Beachten Sie den Anwendungsbereich des DVGW-
Arbeitsblattes G 600 (TRGI) bzw. der Technischen Re-
Ws max.
kWh/m³
[MJ/m³]
kWh/m³
11,36
54,7
15,19
9,55
44,8
12,4
20,25
87,3
24,25
geln Flüssiggas (TRF). Arbeiten an Gasanlagen dürfen nur
durch vom Gasversorgungsunternehmen autorisierte Instal-
lateure durchgeführt werden.
Dimensionieren Sie die Anschlussleitungen entsprechend TRGI
bzw. TRF. Die Gasgeräte dürfen mit Betriebsdrücken (Gas) bis
max. 100 mbar mit lösbaren Anschlüssen versehen werden.
Verwenden Sie für den Anschluss starre Leitungen oder
Schlauchleitungen nach DIN 3383 Teil 2.
Die Gaszuleitung muss mit einem Geräteabsperrhahn
versehen werden
Wir empfehlen den Einbau eines thermisch auslösenden Sicher-
heitsventils (TAS) in die Gaszuleitung vor dem Absperrhahn. Die
neue Muster-Feuerungsverordnung sieht das als Vorschrift vor.
In der Zuleitung sollte ein Gasfeinfilter installiert werden. Ver-
schmutzungen können bewirken, dass die Gasarmatur nicht
mehr richtig arbeitet.
Wenn Sie das Gas-Brennwertgerät unter Erdgleiche
mit Flüssiggas betreiben wollen, müssen Sie in der Zu-
leitung außerhalb des Gebäudes ein weiteres Gasmagnet-
ventil installieren.
• Dichtheit prüfen
Vor der Inbetriebnahme muss die Gaszuleitung auf Dichtheit
überprüft werden.
Drücken Sie die Gaszuleitung nur bis zum Geräteab-
sperrhahn ab. Die Gasarmatur hält den hohen Prüf-
drücken nicht stand.
• Montage Gasrohr
Demontieren Sie die am Gerät montierte Winkelverschraubung
und montieren Sie den im Anschluss-Set enthaltenen Gas-
schlauch auf die Winkelverschraubung. Überwurfmutter fest
anziehen. (Dichtung nicht vergessen!)
Abb. 10:
2. Montage
13
