2. Montage

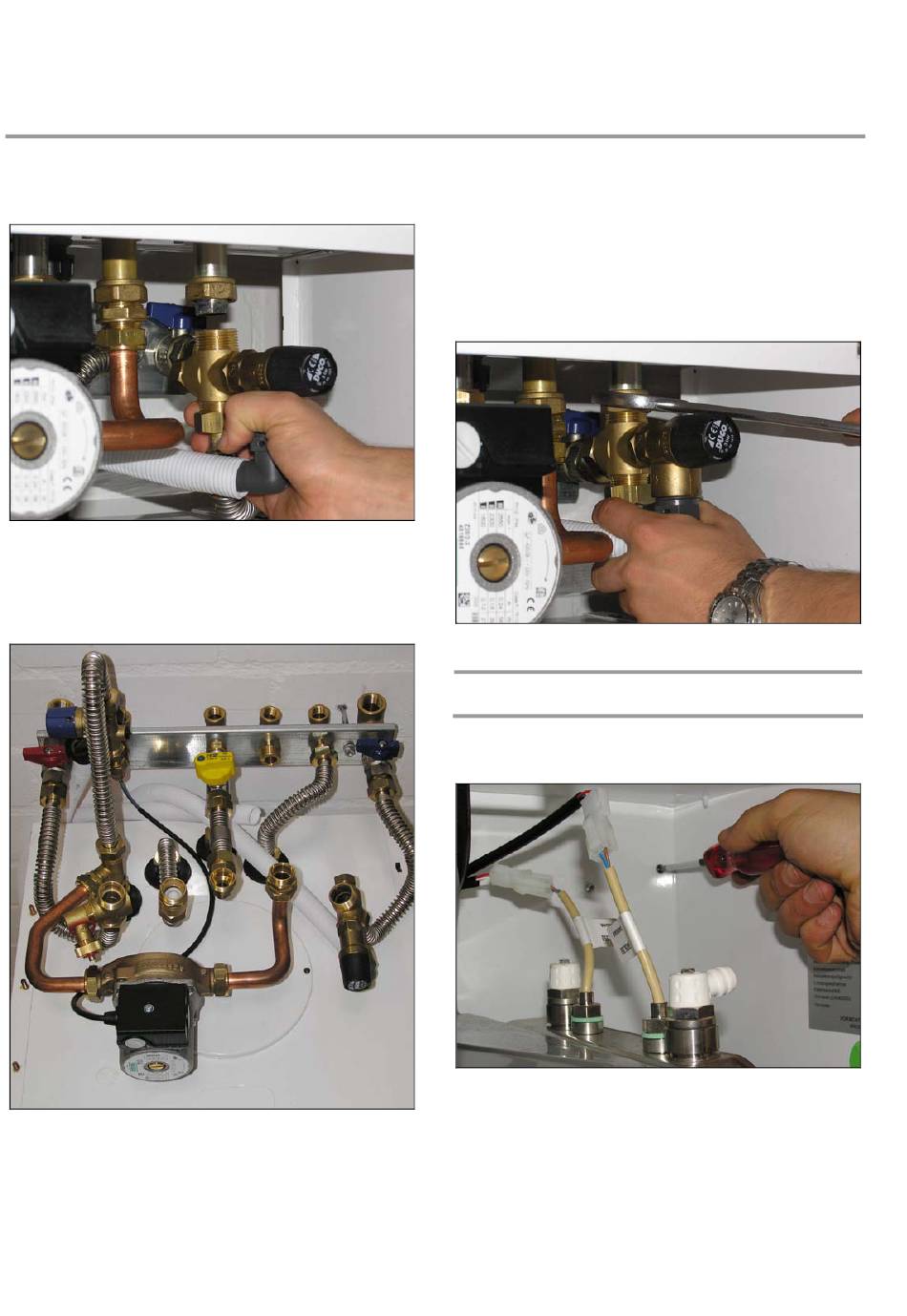

Ziehen Sie alle Rohrverbindungen von den Glattrohren an der
Unterseite des Gerätes ab.
Abb. 18:
Nehmen Sie das Gerät vom Speicher ab und schieben Sie den
Speicher in die Nische vor die bereits montierte Wandkonsole.
Montieren Sie die Wellrohre wie in den Kap. 2.2 bis 2.7 be-
schrieben.
Abb. 19:
16
Nach der Montage der Wellrohre stellen Sie das Gerät wieder
auf den Speicher und befestigen ihn mit den sechs Sechskant-
muttern. Brauchwasserfühler wieder bis zum Anschlag (Knoten)
in die Tauchhülse einführen und Brauchwasserpumpe an den
Anschluss K2 auf der Klemmleiste anschließen.
Stecken Sie nun die Klemmringverschraubungen wieder auf die
Glattrohre an der Unterseite des Gerätes und ziehen Sie die
Muttern fest an.
Abb. 20:
2.9
Montage der Seitenbleche und der Blende
Zur Demontage lösen Sie die Kreuzschlitzschrauben in den obe-
ren Ecken auf der Innenseite des Gerätes.
Abb. 21:
ProCon Kompakt
