ProCon Kompakt
• Bus-Clip-In OCI 420
Das Busmodul ermöglicht die Kommunikation des Kesselreglers
mit externen Regelgeräten der RVA-Serie.

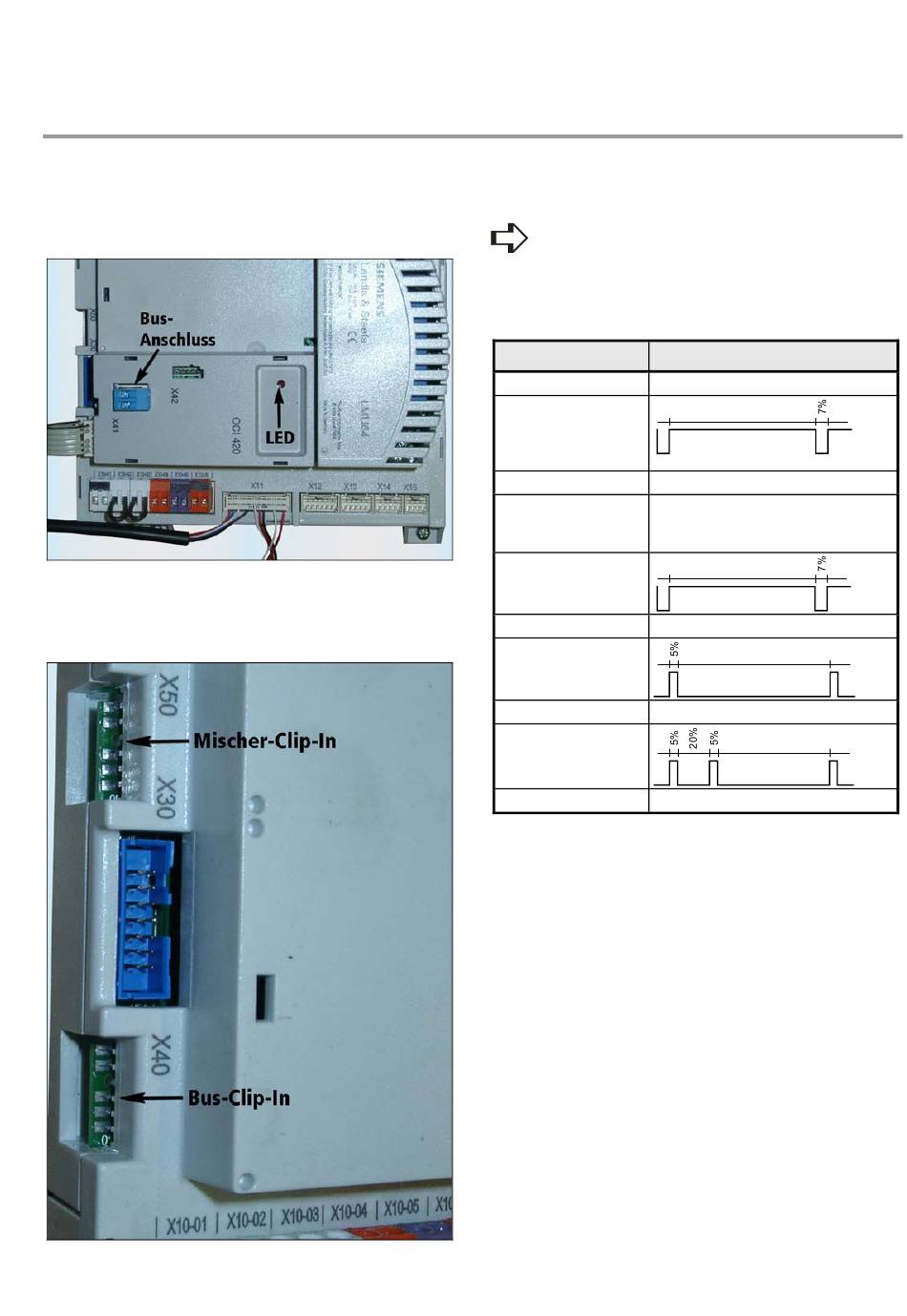

Abb. 37: Einbau Bus-Clip-In
Das Bus-Clip-In wird direkt auf dem Kesselregler eingerastet
und mit dem fünfadrigen Flachbandkabel mit dem Kesselregler
verbunden (Klemme X40). (s. nachstehende Abb.).
Abb. 38: Anschlussbuchsen der LMU für Mischer-Clip-In und Bus-Clip-
In
Für den Anschluss an den LPB-Bus steht ein zweipoliger Stecker
zur Verfügung.
Beachten Sie bei der Installation die beigefügte Mon-
tageanleitung.
Das OCI 420... besitzt zum Signalisieren seines Zustandes eine
LED. Es wird der Zustand des LPB angezeigt und diverse Fehler-
fälle signalisiert.
Status
OCI nicht konfiguriert
Dauernd AN
OCI und LMU inkom-
patibel (falsches Hyd-
rauliksystem paramet-
riert.)
Frequenz: 1 Hz
OCI konfiguriert LPB
AUS
Kurzschluss oder keine
Speisung
LPB-Adresse unzuläs-
sig
Frequenz: 1 Hz
OCI konfiguriert LPB
Ok
OCI-Busspeisung aus
Frequenz: 1 Hz
OCI konfiguriert LPB
Ok
OCI-Busspeisung ein
Frequenz: 1 Hz
2. Montage
LED-Blinkcode
93%
AN
AUS
93%
AN
AUS
95%
AN
AUS
70%
AN
AUS
27
