ProCon Kompakt

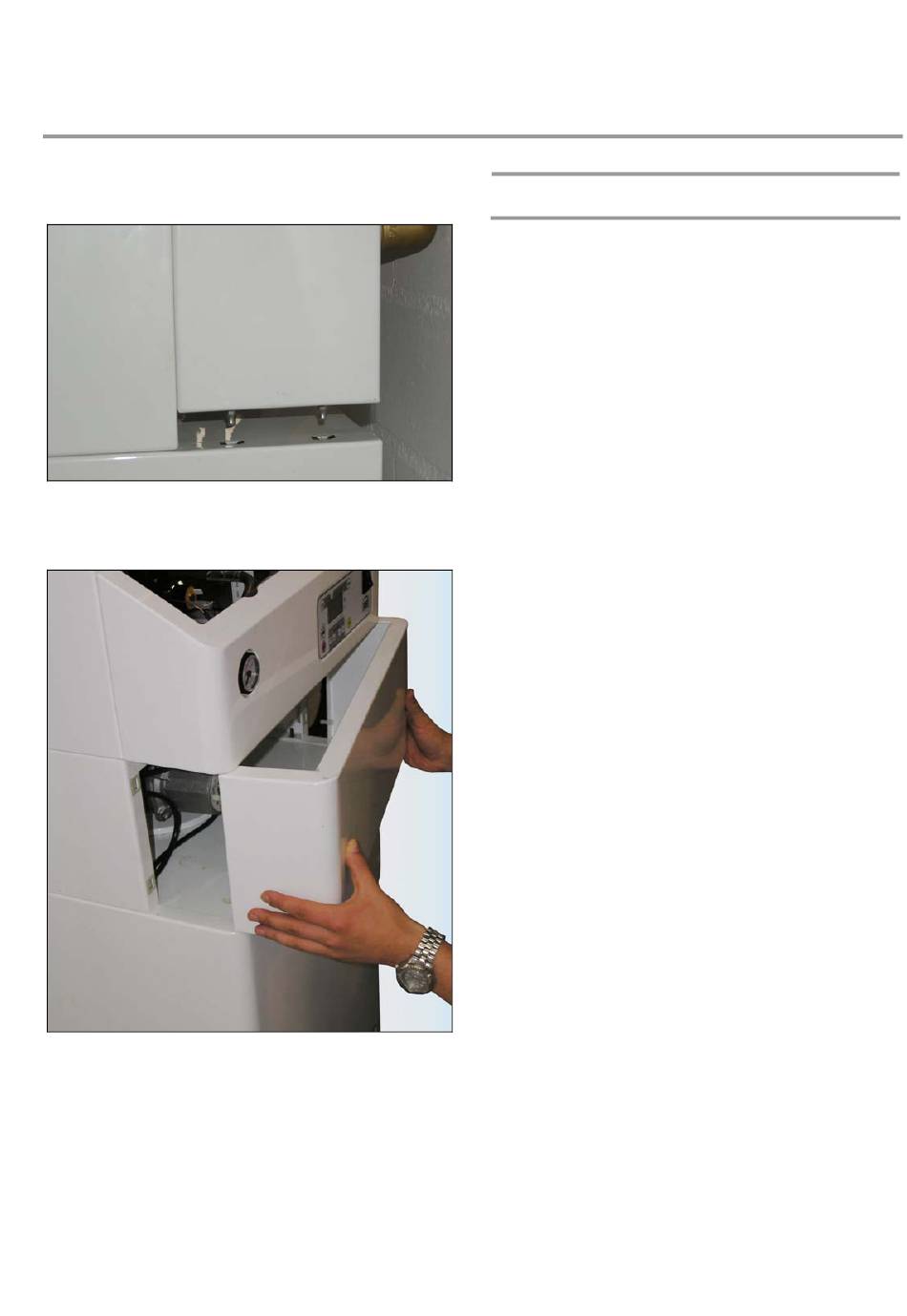

Danach können die Seitenbleche nach oben aus den Führungs-
federn gezogen werden.
Abb. 22:
Die Blende kann auf der Vorderseite des Kessels einfach nach
vorn aus der Führungsfeder gezogen werden.
Abb. 23:
Die Montage der Seitenbleche und der Blende erfolgt in umge-
kehrter Reihenfolge.
2.10 Abgas- / Zuluftanschluss
• Allgemeines
Die Abgase des Brennwertkessels ProCon müssen vom Kessel
bis zum Abgasaustritt über ein druckdichtes und feuchteun-
empfindliches Abgassystem, das zugelassen ist, ins Freie abge-
führt werden. MHG bietet entsprechende Abgassysteme an.
Abgasleitungen sind vom Errichter feuerungstechnisch zu be-
messen bzw. zu dimensionieren sowie entsprechend der Zulas-
sung und der bauaufsichtlichen Regeln einzubauen. Für die feu-
erungstechnische Bemessung gilt die DIN 4705 "Feuerungs-
technische Berechnung von Schornsteinabmessungen; Begriffe,
ausführliches Berechnungsverfahren" (Ausgabe: 1993-10). Bei
den bauaufsichtlichen Regelungen sind insbesondere die jeweils
geltende Landesbauordnung und die Landes-Feuerungsverord-
nung zu beachten.
Abgassysteme müssen für die Überprüfung und ggf. erforderli-
che Reinigung Prüf- bzw. Reinigungsöffnungen enthalten. Wir
empfehlen deshalb, den zuständigen Bezirksschornsteinfeger-
meister bereits im Planungsstadium der Abgasanlage hinzuzu-
ziehen. Dieser kennt zudem die zu beachtenden bauaufsichtli-
chen Vorschriften.
Die Verbrennungsluft kann dem Gas-Brennwertgerät raumluft-
abhängig aus dem Aufstellungsraum oder raumluftunabhängig
über Verbrennungsluftleitungen zugeführt werden, die um die
Abgasleitungen konzentrisch angebracht sind (Zuluft-Abgas-
Rohrsysteme).
MHG empfiehlt den raumluftunabhängigen Betrieb, weil diese
Betriebsweise wesentliche Vorteile hat:
-
Zusätzliche Energieeinsparung durch die Verbrennungsluft-
vorwärmung
-
Keine Auskühlung des Gebäudes, da Zu- und Abluftöffnun-
gen entfallen
-
Verbesserung des Kondensationsanteils, insbesondere bei
gleitender Betriebsweise des Brennwertkessels an bestehen-
den Anlagen mit hohen Auslegungs-Vorlauftemperaturen
(Kondenswasseranfall ist größer, da das Zuluft-/ Abgassystem
als zusätzlicher Wärmetauscher wirkt).
Bei der Verlegung bzw. Führung von Abgasleitungen wird un-
terschieden in:
-
Führung der Abgasleitungen innerhalb von Schächten.
-
Führung der Abgasleitungen ohne Verlegung in Schächten.
-
Abgasleitungen sind im Sinne der Feuerungsverordnungen
der Bundesländer, wenn sie innerhalb von Gebäuden Ge-
schosse überbrücken, in Schächten zu verlegen. Die erforder-
liche Qualität der Schächte ist den Feuerungsverordnungen
zu entnehmen.
-
Abgasleitungen müssen nicht in Schächten verlegt werden,
innerhalb des Aufstellraumes der Feuerstätten, wenn bei-
spielsweise die Decke des Aufstellraumes der Feuerstätte das
Dach bildet oder auch außerhalb von Gebäuden.
2. Montage
17
