MHG ProCon Kompakt series Montage-Betrieb-Wartung Seite 21

ProCon Kompakt

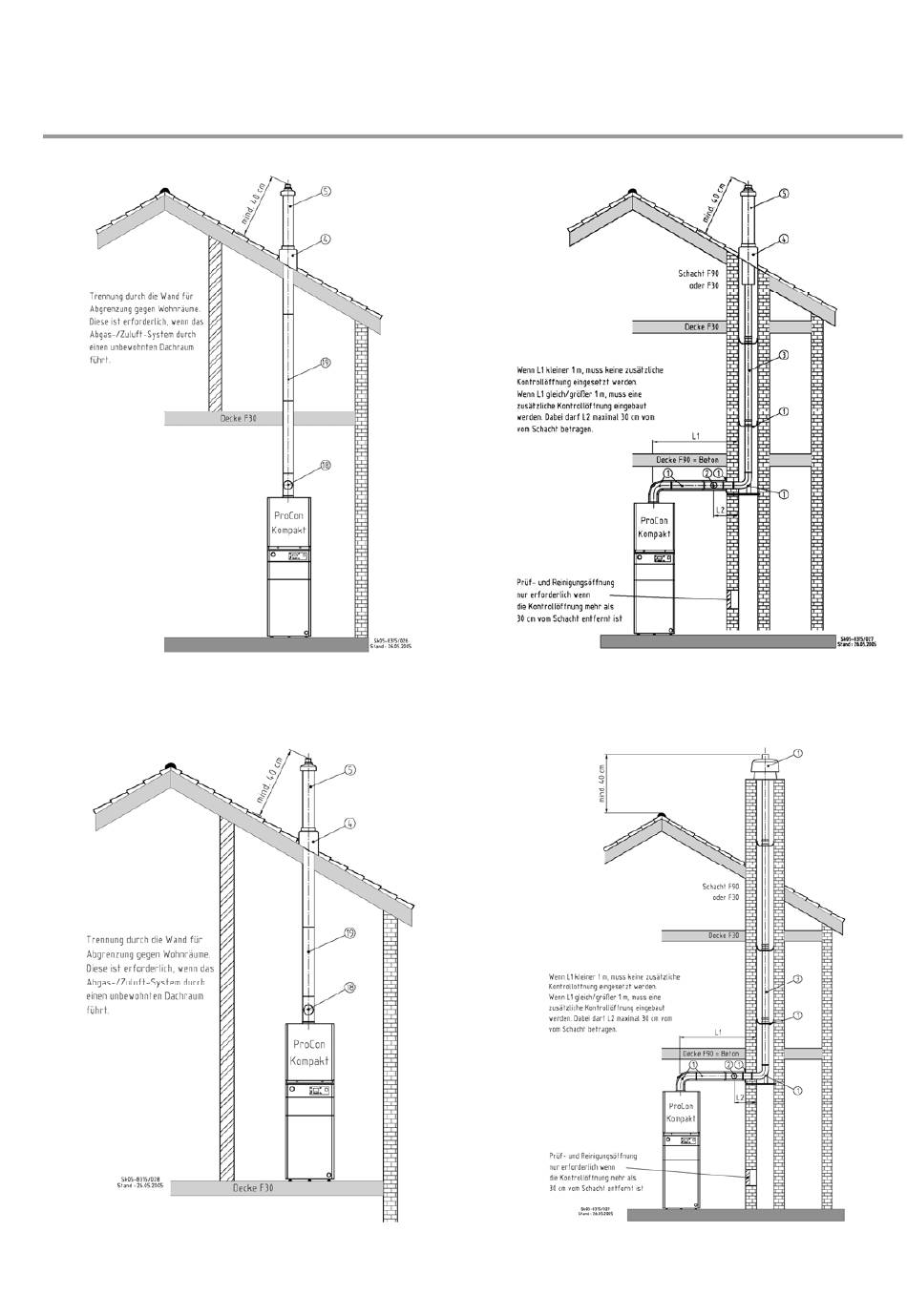

Abb. 25: Installationsbeispiel C
Raumluftunabhängiger Betrieb, Dachheizzentrale mit Luft-
Abgas-Rohrsystem senkrecht durch eine Decke und eine
Dachhaut
Abb. 26: Installationsbeispiel C
Raumluftunabhängiger Betrieb, Dachheizzentrale mit der
Durchführung senkecht durch ein Schrägdach
33X
33X
Abb. 27: Installationsbeispiel C
Raumluftunabhängiger Betrieb, Luft-Abgas-System im
Schacht und Luft-Abgas-Rohrsystem mit Dachdurchführung
Abb. 28: Installationsbeispiel C
Raumluftunabhängiger Betrieb, Abgasrohr im Schacht
2. Montage
33X
33X
