2D: Zusätzliche Bauteile

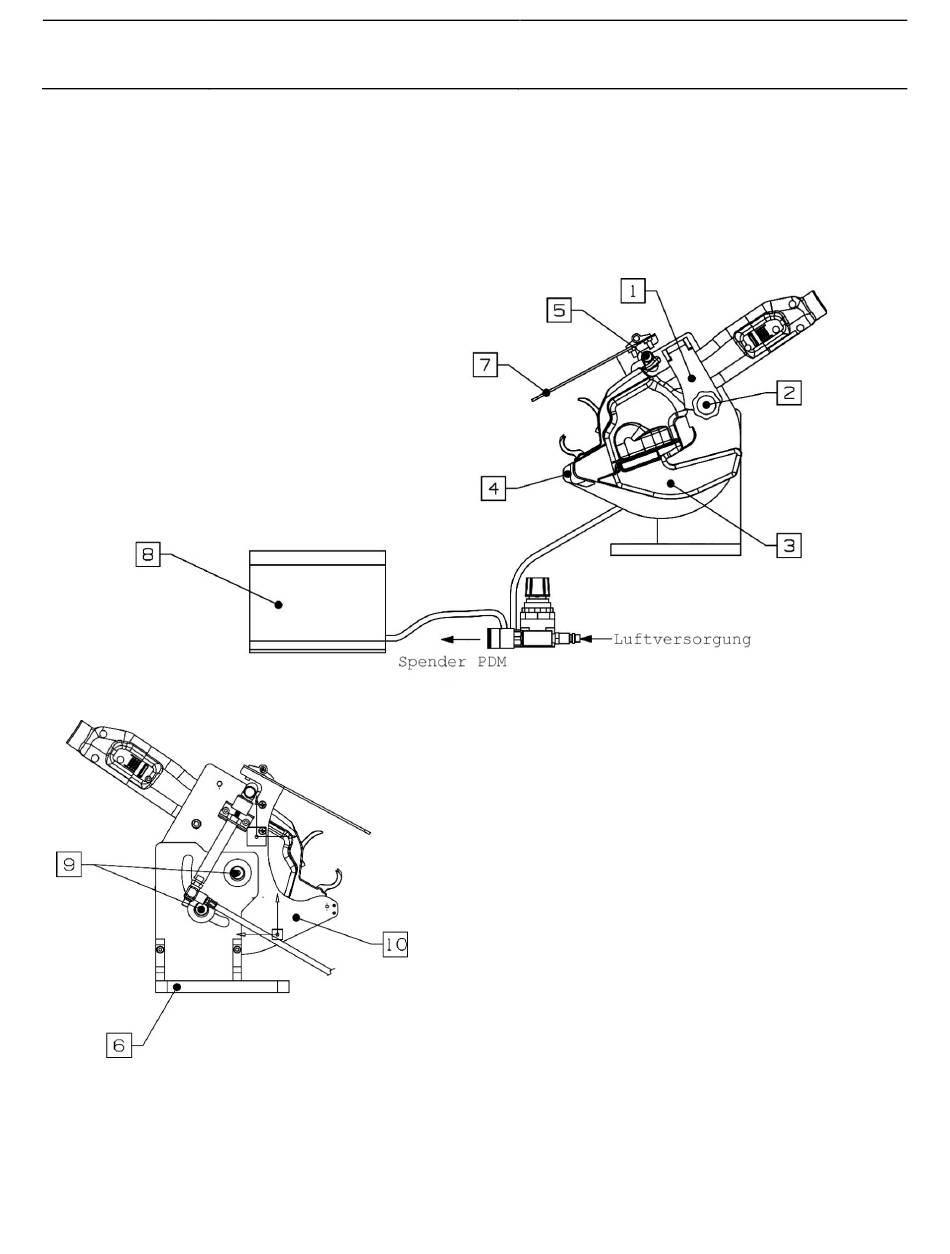

Haltevorrichtung PATMBM4.0
Die Haltevorrichtung PATMBM4.0 ermöglicht eine Bedienung per Fußschalter und eine Einstellung des
Werkzeugwinkels in einem Bereich von 90 Grad. Das Werkzeug wird im PATMBM4.0 montiert, sodass
die Arbeit zum Werkzeug gebracht werden kann. Durch Drücken des Fußpedals wird das Werkzeug
betätigt.
1. Klemmplatte
2. Klemmplattenknopf
3. Spitzenbehälter
4. Nasenhalter
5. Hebel
PA27647A01_05
BEDIENUNGSANLEITUNG
DEUTSCH
Abb. 5B
Abb. 5A und Abb. 5B
Seite 7 von 69
Abb. 5A
PATMBM4.0 Haltevorrichtung
6. Haltevorrichtungsplatte
7. Schild
8. Fußventil
9. Schrauben (2)
10. Winkelplatte
PAT1M4.0, PAT1M4.0-BT
PAT1.5M4.0, PAT1.5M4.0-BT,
PDM4.0, PHM
