© Panduit Corp. 2018

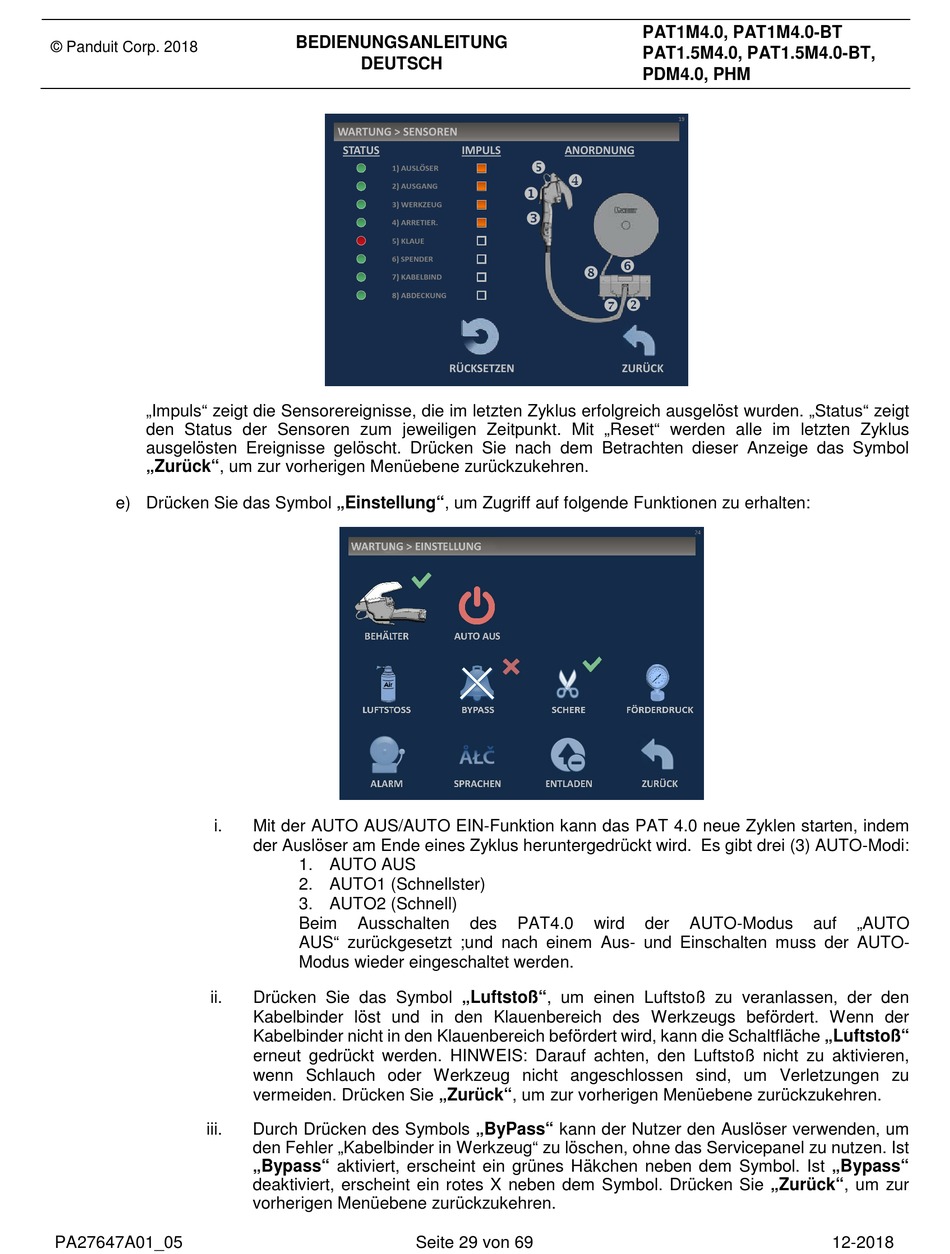

„Impuls" zeigt die Sensorereignisse, die im letzten Zyklus erfolgreich ausgelöst wurden. „Status" zeigt
den Status der Sensoren zum jeweiligen Zeitpunkt. Mit „Reset" werden alle im letzten Zyklus
ausgelösten Ereignisse gelöscht. Drücken Sie nach dem Betrachten dieser Anzeige das Symbol
„Zurück", um zur vorherigen Menüebene zurückzukehren.
e) Drücken Sie das Symbol „Einstellung", um Zugriff auf folgende Funktionen zu erhalten:
i.
ii.
iii.
PA27647A01_05
BEDIENUNGSANLEITUNG
DEUTSCH
WARTUNG > SENSOREN
STATUS
1) AUSLÖSER
2) AUSGANG
3) WERKZEUG
4) ARRETIER.
5) KLAUE
6) SPENDER
7) KABELBIND
8) ABDECKUNG
Mit der AUTO AUS/AUTO EIN-Funktion kann das PAT 4.0 neue Zyklen starten, indem
der Auslöser am Ende eines Zyklus heruntergedrückt wird. Es gibt drei (3) AUTO-Modi:
1. AUTO AUS
2. AUTO1 (Schnellster)
3. AUTO2 (Schnell)
Beim
Ausschalten
AUS" zurückgesetzt ;und nach einem Aus- und Einschalten muss der AUTO-
Modus wieder eingeschaltet werden.
Drücken Sie das Symbol „Luftstoß", um einen Luftstoß zu veranlassen, der den
Kabelbinder löst und in den Klauenbereich des Werkzeugs befördert. Wenn der
Kabelbinder nicht in den Klauenbereich befördert wird, kann die Schaltfläche „Luftstoß"
erneut gedrückt werden. HINWEIS: Darauf achten, den Luftstoß nicht zu aktivieren,
wenn Schlauch oder Werkzeug nicht angeschlossen sind, um Verletzungen zu
vermeiden. Drücken Sie „Zurück", um zur vorherigen Menüebene zurückzukehren.
Durch Drücken des Symbols „ByPass" kann der Nutzer den Auslöser verwenden, um
den Fehler „Kabelbinder in Werkzeug" zu löschen, ohne das Servicepanel zu nutzen. Ist
„Bypass" aktiviert, erscheint ein grünes Häkchen neben dem Symbol. Ist „Bypass"
deaktiviert, erscheint ein rotes X neben dem Symbol. Drücken Sie „Zurück", um zur
vorherigen Menüebene zurückzukehren.
Seite 29 von 69
IMPULS
ANORDNUNG
RÜCKSETZEN
ZURÜCK
des
PAT4.0
wird
PAT1M4.0, PAT1M4.0-BT
PAT1.5M4.0, PAT1.5M4.0-BT,
PDM4.0, PHM
19
der
AUTO-Modus
auf
„AUTO
12-2018
