7B: Anschluss des Druckluftsystems
Zu den von Panduit empfohlenen Luftschlauch- und Filter/Regler-Teilen siehe Abschnitt 2D: Zusätzliche Bauteile
auf Seite 7.
1. Stecken Sie das passende Schnellkupplungsende der Luftschlauch-Filter/Regler-Baugruppe auf den
Lufteinlass-Anschluss auf der Rückseite des Spenders (siehe Abb. 2 auf Seite 5).
2. Verbinden Sie den Filter/Regler mit der (NICHT GESCHMIERTEN) Hauptluftzufuhr mit 65-85 psig für eine
optimale Leistung (siehe Abschnitt Luftzuführung auf Seite 13).
3. Überprüfen Sie die Installation anhand der nachfolgenden Installationscheckliste.
Installationscheckliste
1.
Haben Sie sich vergewissert, dass es sich um eine Luftversorgung handelt, die NICHT GESCHMIERT ist
(von keiner Quelle)?
2. Ist der Hauptluftzufuhrschlauch zum Spender sauber und hat er die richtige Größe? (Innendurchmesser
mindestens 3/8", Länge maximal 10' (3 m) vom Filter/Regler bis zum Spender)
3. Hat das Filterelement die richtige Nennleistung? (maximal 40 Mikronen)
4. Entspricht der Filter/Regler den Empfehlungen? (Siehe Seite 13.)
5. Entsprechen die Schnellverbinder den Empfehlungen? (Siehe Seite 13.)
6. Ist der Filter/Regler so nahe wie möglich am Spender angeordnet? (maximal 10' (3 m) Abstand)
7. Ist der Spender an einem gut zugänglichen Ort aufgestellt/montiert? (Siehe Abschnitt Montage von Schlauch
und Verarbeitungswerkzeug auf Seite 16.)
8. Ist der geregelte Luftdruck und Luftstrom zum Spender hoch genug? (Siehe Abschnitt Luftzuführung auf
Seite 13.)
7C: Montage von Schlauch und Verarbeitungswerkzeug
1. Verbinden Sie ein Ende des Verbindungsschlauchs PHM mit dem Anschlussblock des Spenders PDM4.0 (siehe
Abb. 8 und 9). Richten Sie die Verbinder aufeinander aus, und drücken Sie das Schlauchende auf den Spender-
Anschlussblock, bis es einrastet. Platzieren Sie den Spender immer so im Arbeitsbereich, dass im
Verbindungsschlauch PHM keine Knicke oder Verdrehungen entstehen und der Biegeradius mindestens 12"
(0,3 m) beträgt.

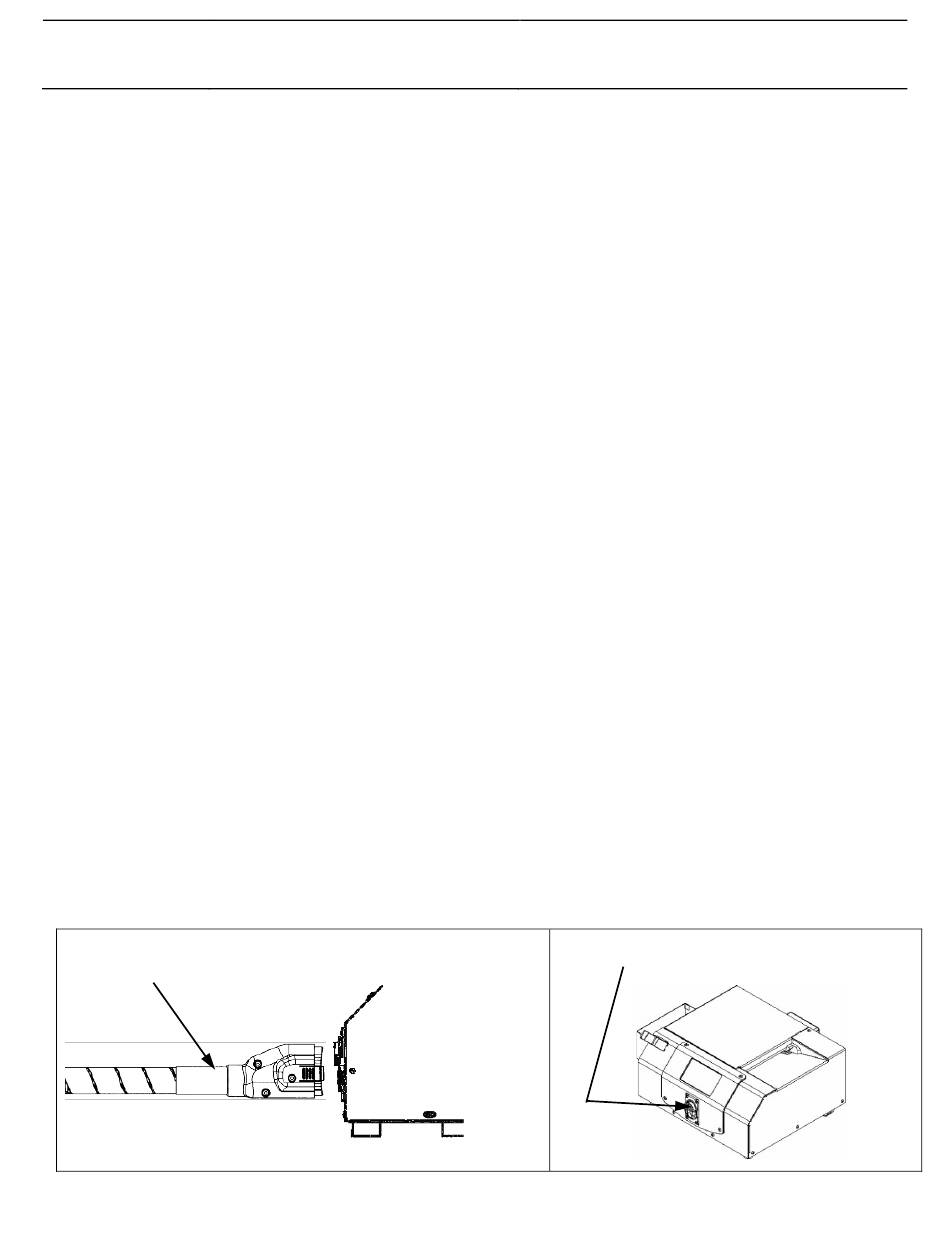

Abb. 8
Verbindungsschlauch PHM
2.
Verbinden Sie das andere Ende des Verbindungsschlauchs auf dieselbe Weise mit dem Verarbeitungswerkzeug
PAT, siehe Abb. 10
PA27647A01_05
BEDIENUNGSANLEITUNG
DEUTSCH
Seite 16 von 69
PAT1M4.0, PAT1M4.0-BT
PAT1.5M4.0, PAT1.5M4.0-BT,
PDM4.0, PHM
Abb. 9
Anschlussblock des Spenders PDM4.0
