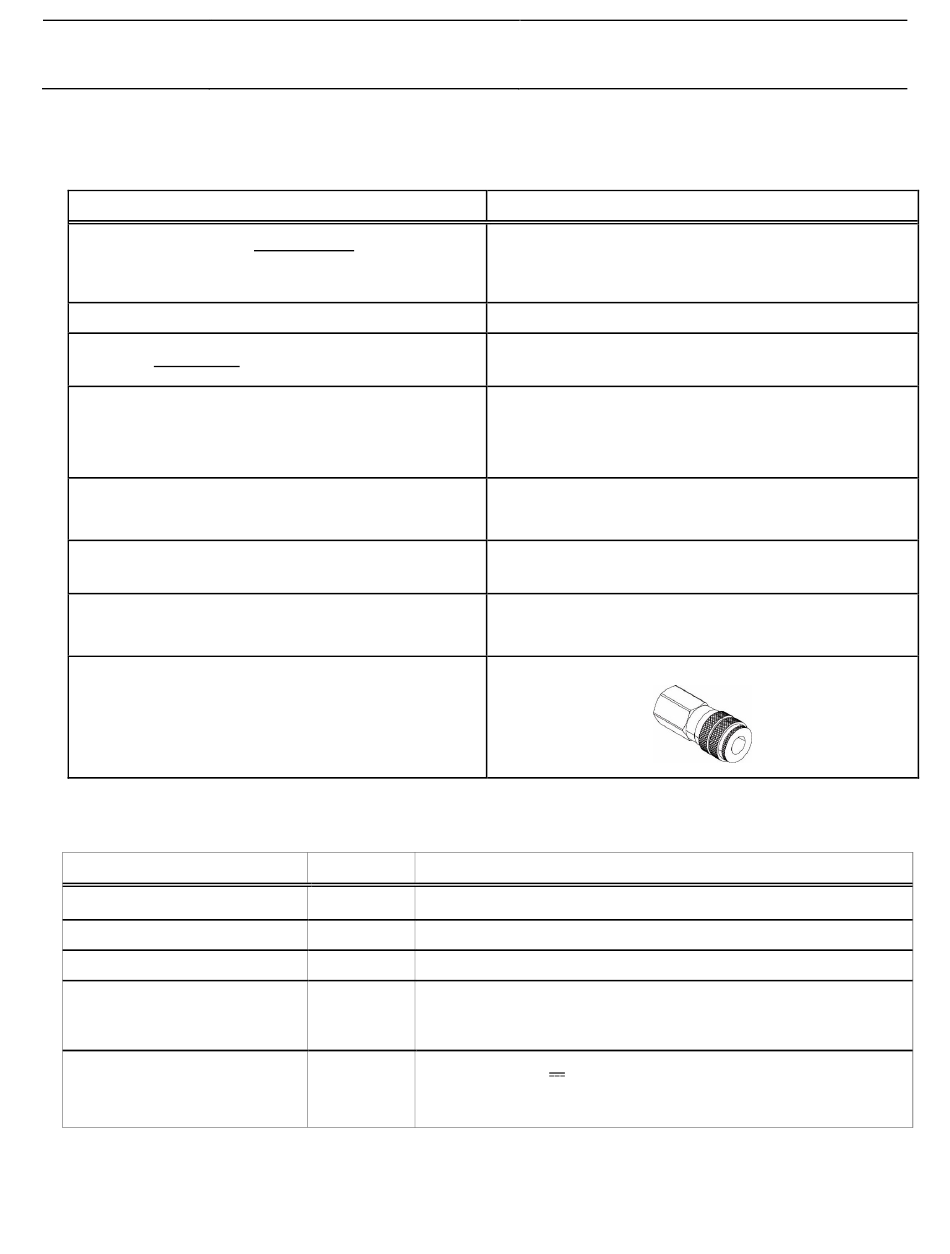

6: TECHNICAL SPEZIFIKATIONEN
6A: Luftzuführung
GEGENSTAND
Empfohlener Luftdruck zum Spender
(bei Nichteinhaltung der Empfehlung
kann es zu Funktionsstörungen kommen):
Druckluftbedarf bei 25 Zyklen pro Minute
Luftdruck zum Regler:
Anforderungen Filter/Regulierer:
Schmierung für Luftzuführung:
Empfohlener Filter/Regulierer (vom Benutzer
bereitzustellen) mit 3/8"-Standardanschlüssen:
Empfohlener Hauptluftzufuhrschlauch vom
Filter/Regulierer zum Verteiler (vom Benutzer
bereitzustellen):
Empfohlene Schnellkupplung für Hauptluftzufuhr
(vom Benutzer bereitzustellen): Der Spender ist mit
einem Schnellanschlussstecker ausgestattet, der mit
den Schnellkupplungen kompatibel ist.
6B: Elektrische Spezifikationen
GEGENSTAND
Spannung (Verteiler PDM4.0)
Leistung
Phase
Sicherung(en)
Stromzufuhr zum Werkzeug
Dieses Gerät ist mit einem EMI/RFI-Filter ausgestattet. In seltenen Fällen kann die Gerätefunktion jedoch von elektrischen
Entladungen gestört werden. Durch Ausschalten (ggf. Kabelbinder entfernen) und erneutes Einschalten des Geräts lassen
sich Störungen dieser Art beheben.
PA27647A01_05
BEDIENUNGSANLEITUNG
DEUTSCH
MODELL
Alle
100 / 115 / 230 V (50/60 Hz)
Alle
300 W
Alle
Einphasig
F1 4 A, 250 V AC (1) – Netzspannung
F2 4 A, 250 V AC (1) – Notstromversorgung
• Panduit Teilenummer (für beide Sicherungen): CA21138A01
Alle
Steuerung -- 5 V
Alle
Motor – 25 Watt
Seite 13 von 69
PAT1M4.0, PAT1M4.0-BT
PAT1.5M4.0, PAT1.5M4.0-BT,
PDM4.0, PHM
BESCHREIBUNG
MIN.: 65 psig (4,5 bar)
MAX: 85 psi (5,8 bar) DÜRFEN NICHT
ÜBERSCHRITTEN WERDEN.
Max. zulässige Druckabfall: 10 psi (0,7 bar)
7 cfm (3,3 l/s) mit 65 psig (4,5 bar)
Minimum: 70 psig (4,8 bar)
Maximum: 125 psig (8,5 bar)
•
Klassifizierung von max. 40 Mikrometer
•
5 psi (0,3 bar) maximaler Druckabfall bei
70 psig (4,8 bar) Eingangsdruck
•
12 cfm (5,7 l/s) min. Luftzufuhr
Für die Luftzufuhr darf KEINE Schmiervorrichtung
verwendet werden. Schmiervorrichtungen führen zur
Beschädigung von inneren Bauteilen und Dichtungen.
Empfehlung:
Panduit Teilenummer PL283N1 (siehe Seite 8)
Empfehlung:
Panduit Teilenummer PDH10-37 (siehe Seite 8).
1/4"-Schnellkupplung
BESCHREIBUNG
250 mA
12-2018
