8B: Kabelbinderverarbeitung
1. Alle Sicherheitsbestimmungen auf den Seiten 8-11 lesen und befolgen, und unbedingt einen angemessenen
Augenschutz tragen.
2. Überprüfen, ob das Menü auf dem Spender PDM4.0 wie unten abgebildet im grünen Streifen oben im
Bildschirm „Bereit" anzeigt. Die Werkzeuge PAT1M4.0 und PAT1.5M4.0 können nur Kabelbinder abgeben,
wenn das Menü im Bereitschaftsstatus ist.

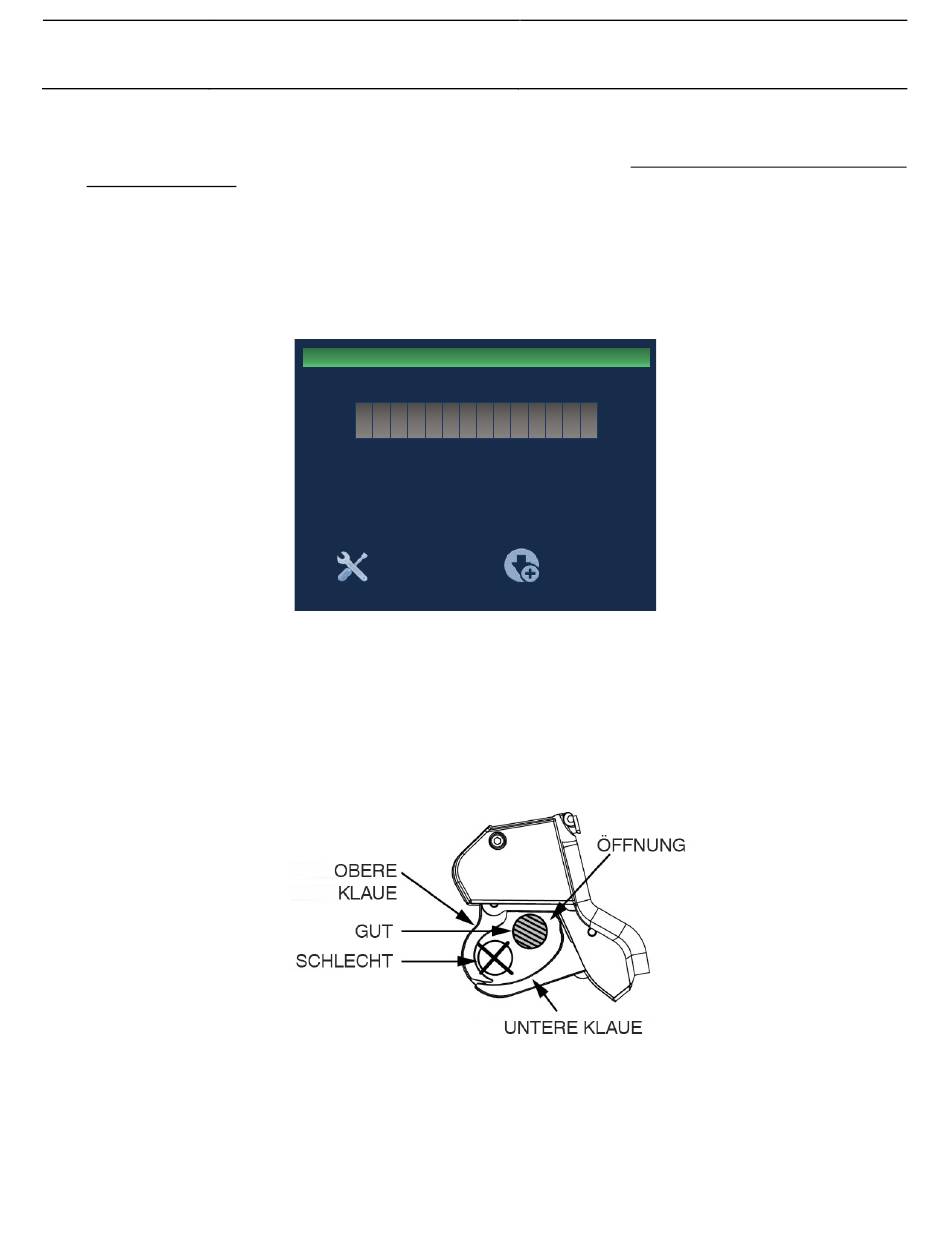

Menü der Ebene 1 im Bereitschaftsstatus:
3. Fassen Sie das Werkzeug mit einer Hand und schieben Sie die offenen Klauen über das Kabelbündel bzw.
den mit dem Kabelbinder zu bündelnden Gegenstand. Wir empfehlen, das Bündel so weit hinten in der
Öffnung des Werkzeugs zu platzieren wie dies möglich ist, ohne dass es beim Auslösen die Klauen berührt.
Befindet sich das Bündel zu weit vorne, kann das Werkzeug den Kabelbinder eventuell nicht stark genug
spannen. Die Abbildung zeigt die optimale und die schlechteste Bündelposition für ein erfolgreiches Spannen
des Kabelbinders.
Abb. 17
HINWEIS: Die Bündel sollten mit mindestens 2" (51 mm) Abstand vom Kabelbaumbrett verlegt werden, damit
sie für die Werkzeugklauen leicht zugänglich sind. Achten Sie aber darauf, dass die Kabelbündel
NICHT in die Klauenbahn gedrückt werden. Dies würde den Kabelbinder auf seinem Weg entlang
den Klauen behindern und die Wahrscheinlichkeit einer Störung erhöhen (das Kabelbinder-Ende
könnte vom Kabelbündel blockiert werden, wenn es in den Kabelbinder-Kopf eingeführt
werden soll).
PA27647A01_05
BEDIENUNGSANLEITUNG
DEUTSCH
BEREIT
1 2 3 4 5 6 7 8 9 0
VERWENDETE KABELBINDER
1M
KABELBINDER-TYP
WARTUNG
Seite 22 von 69
PAT1M4.0, PAT1M4.0-BT
PAT1.5M4.0, PAT1.5M4.0-BT,
PDM4.0, PHM
13
LADEN
12-2018
