8D: Spitzenbehälter
Die Werkzeuge PAT1M4.0 und PAT1.5M4.0 sind mit einem Spitzenbehälter ausgestattet, der bis zu
300 abgeschnittene Kabelbinder-Spitzen aufnehmen kann (siehe Abb. 5 auf Seite 7). Das Spitzenbehälter muss
geleert werden, bevor er seine Kapazität erreicht hat.
HINWEIS: Wird der Spitzenbehälter nicht geleert, kann dies zu Funktionsstörungen des Werkzeugs führen.
Zum Leeren des Spitzenbehälters schieben Sie den Spitzenbehälter auf dem Werkzeug nach vorne und nehmen
Sie ihn ab. Schütteln Sie die abgeschnittenen Spitzen heraus. Bringen Sie den Spitzenbehälter wieder an, indem
Sie ihn auf das Werkzeug schieben, bis er einrastet.
8E: Kabelbinderspannung
Die Spannung, mit der die Kabelbinder installiert werden, kann an den
Werkzeugen
PAT1M4.0

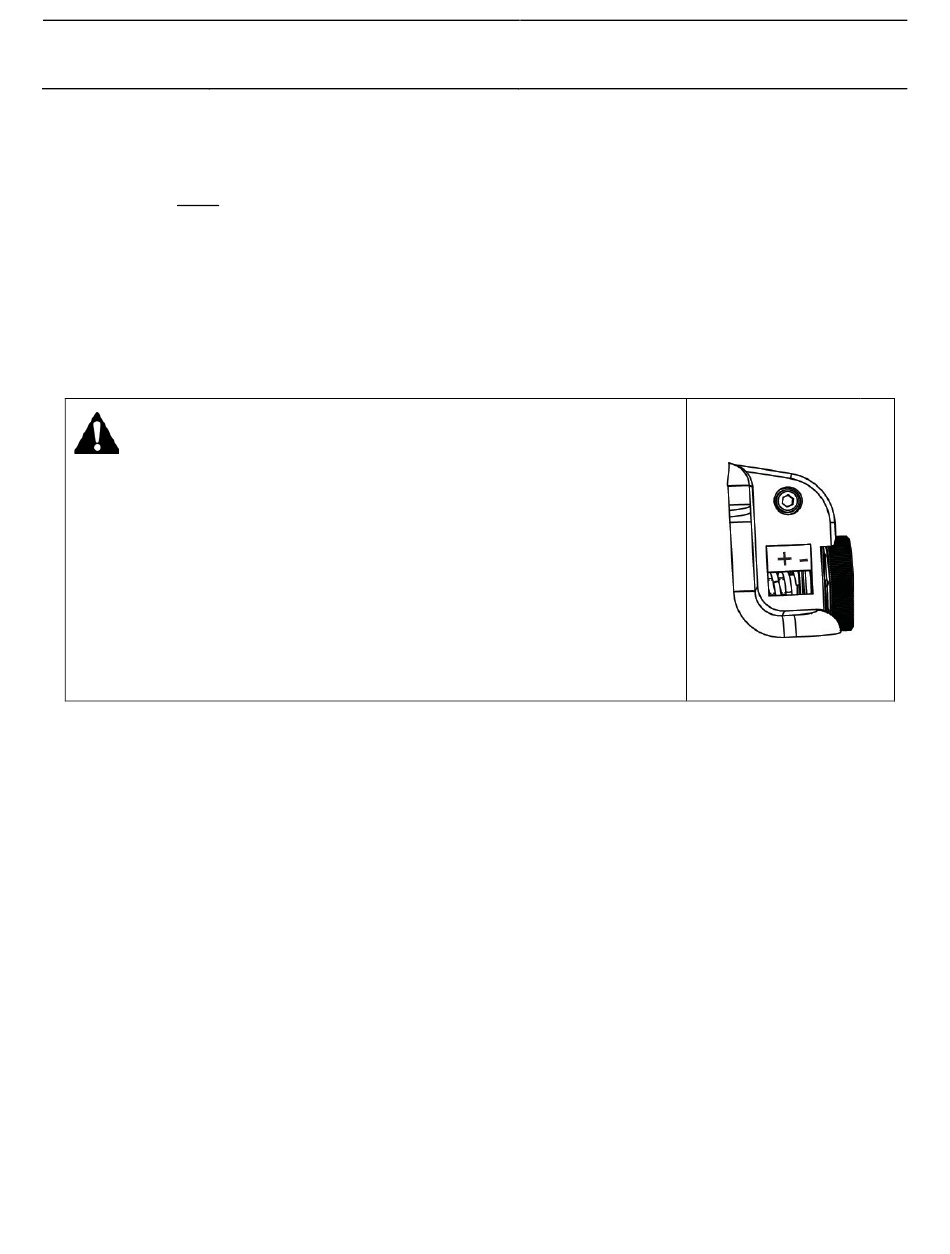

Spannungseinstellung für die Kabelbinder kann durch ein Fenster auf links oben
am Werkzeug betrachtet werden (siehe Abb. 18). Der rechte Rand des Balkens
(im Fenster) zeigt die aktuelle Spannungseinstellung an. Stellen Sei die Spannung
ein,
indem
Sie
Spannungseinstellungsfenster) drehen. Sitzen die Kabelbinder zu lose auf dem
Bündel, drehen Sie den Spannungseinstellknopf im Uhrzeigersinn, um die
Spannung zu erhöhen. Sitzen die Kabelbinder zu fest auf dem Bündel, drehen Sie
den Spannungseinstellknopf gegen den Uhrzeigersinn, um die Spannung zu
verringern. Ist die gewünschte Einstellung erreicht, installieren Sie ein paar
Kabelbinder, um die Spannung zu überprüfen. In Bereichen mit sehr hoher
Luftfeuchtigkeit ist die maximale Spannungseinstellung zu reduzieren.
HINWEIS:
Drehen Sie NICHT gewaltsam mit Zangen oder anderen Werkzeugen am
Spannungseinstellungsknopf.
Daraus ergeben sich keine höheren oder geringeren Spannungen, aber das Werkzeug kann
beschädigt werden.
PA27647A01_05
BEDIENUNGSANLEITUNG
DEUTSCH
und
PAT1.5M4.0
den
Spannungseinstellknopf
Seite 24 von 69
PAT1M4.0, PAT1M4.0-BT
PAT1.5M4.0, PAT1.5M4.0-BT,
PDM4.0, PHM
eingestellt
werden.
(hinten
Die
im
Abb. 18
